модель 2016 года
- Модель Ace 325
- Код модели ACE 325 EFI (A16DAA32A1/A7)

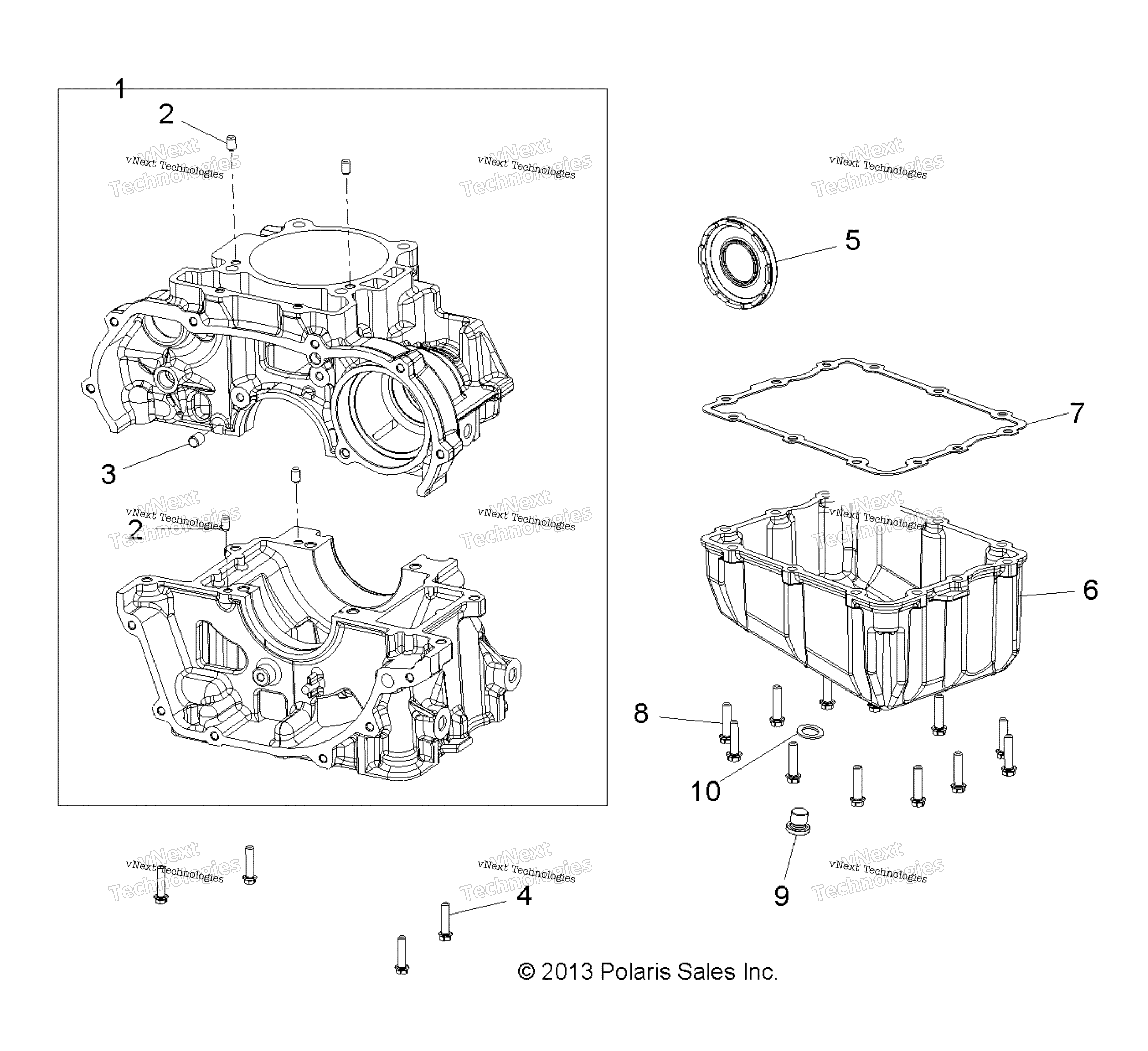

Схема двигателя, картера And Oil Sump для ACE 325 EFI (A16DAA32A1/A7)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT-CRANKCASE,1204469 [INCL. UPPER AND LOWER CASES,2,3] art. 2205302
По запросу
2
DOWEL PIN, 6 MM X 10 MM art. 5132835
По запросу
3
DOWEL, HOLLOW art. 7662141
По запросу
4
Болт M6X1.0X25, 10.9 Polaris art. 7519754
По запросу
5
CRANKSHAFT SEAL, 33 X 72 X 7 art. 5414325
По запросу
6
OIL SUMP COVER art. 5138343
По запросу
7
SUMP COVER GASKET art. 5813761
По запросу
8
Болт M6X1.0X25, 10.9 Polaris art. 7519754
По запросу
9
Пробка сливная M12x1,5 Polaris art. 7052306
от 1 901 ₽
10
Уплотнительная шайба Polaris art. 5812232
от 578 ₽
