модель 2016 года
- Модель Ace 325
- Код модели ACE 325 EFI (A16DAA32A1/A7)

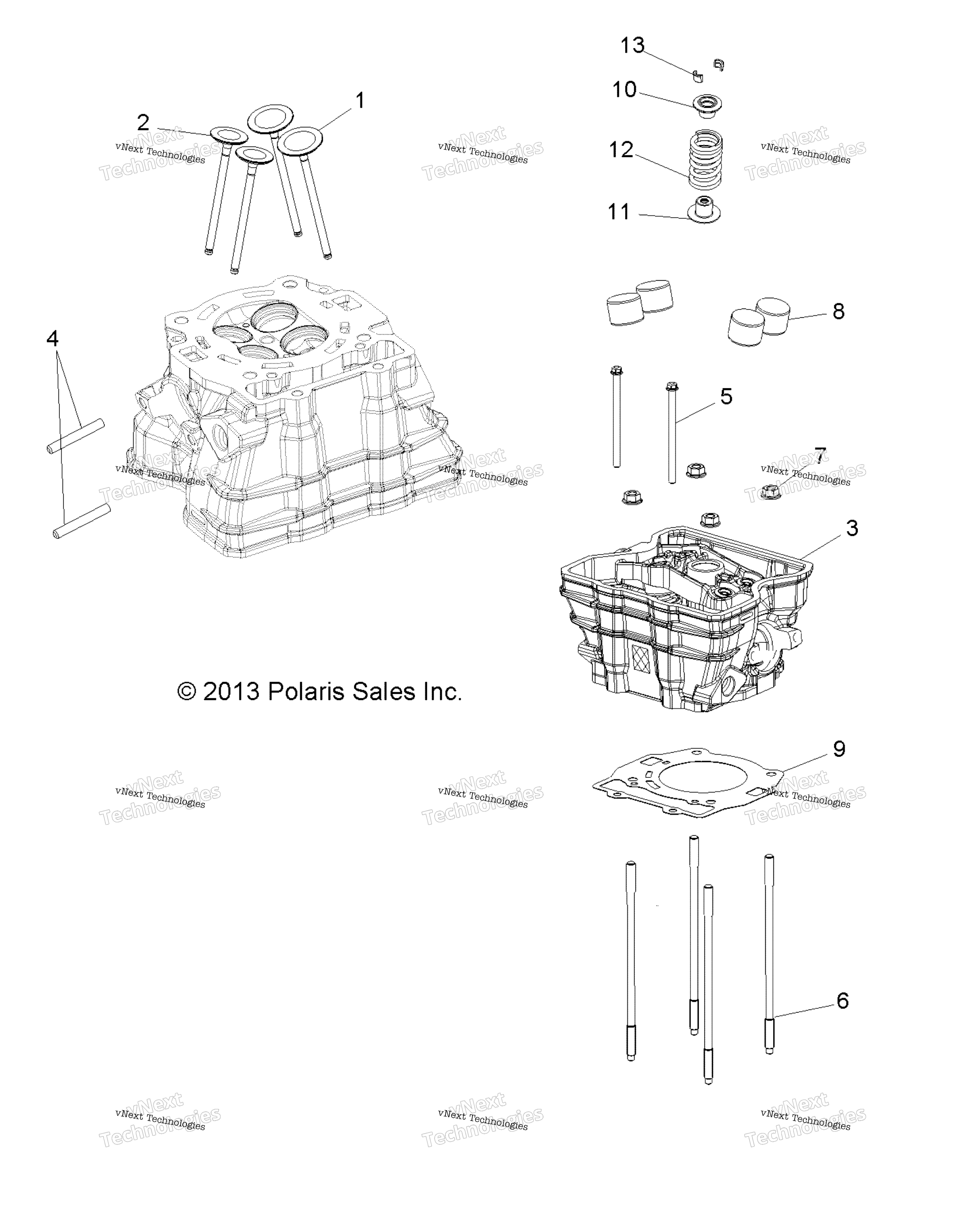

Схема двигателя, цилиндра Head для ACE 325 EFI (A16DAA32A1/A7)
Схема
Детали
Номер
Наименование детали
Цена
1
INTAKE VALVE art. 3022391
По запросу
2
EXHAUST VALVE art. 3022392
По запросу
3
CYLINDER HEAD ASSEMBLY [INCL. HEAD, GUIDES, SEATS (REF NO. 11)] art. 3022407
По запросу
4
SOCKET STUD, 8 MM X 1.25 MM X 4 art. 7520377
По запросу
5
Болт Polaris art. 7519153
По запросу
6
STUD HEAD, 8 MM X 1.25 MM X 240 art. 7519354
По запросу
7
NUT-HXFL-M8X1.25 art. 7547508
По запросу
8
TAPPET, BUCKET, VALVE art. 3022584
По запросу
9
CYLINDER HEAD GASKET art. 5813743
По запросу
10
VALVE RETAINER art. 5137758
По запросу
11
SEAT-W/SEAL,VALVE SPRING art. 5910394
По запросу
12
VALVE SPRING art. 7044025
По запросу
13
VALVE KEEPER art. 7081739
По запросу
