модель 2016 года
- Модель Ranger 570
- Код модели RANGER 570 EU (R16RMA57F1/N1/EFH/SF1/2N1)

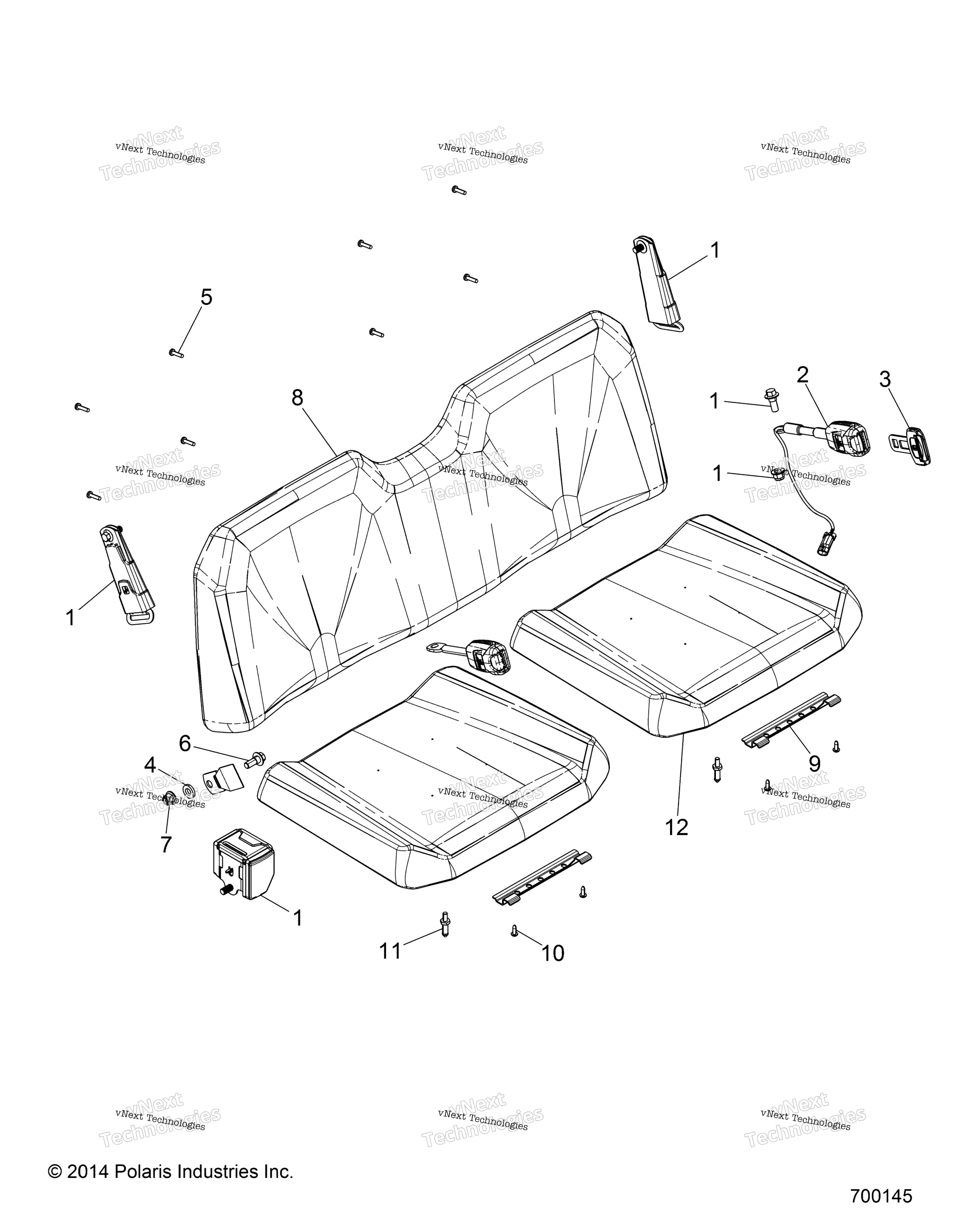

Схема кузова, сиденья And Belts для RANGER 570 EU (R16RMA57F1/N1/EFH/SF1/2N1)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-SEAT BELT,3PT [INCL. 3] art. 2638785
По запросу
2
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
2
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
3
ASM., SEAT BELT, 3 POINT art. -------
По запросу
4
SEATBELT WASHER, RUBBER art. 5813829
По запросу
5
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
6
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
7
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
8
SEAT CBACK, GLOSS BLACK art. 2684887-070
По запросу
8
SEAT BACK ASSEMBLY, R16RME57FH art. 2686233
По запросу
8
COVERING-SEAT,BACK,MARCELLE/WV R16RME57FH art. 2686251
По запросу
9
DOUBLE SEAT HINGE BRACKET [F1][FH][SF1] art. 5259065
По запросу
10
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
11
SEAT LATCH PIN art. 5910404
По запросу
12
ASM-SEAT,RNGR,BTM,40,MARC/WV R16RME57FH art. 2687182
По запросу
12
BOTTOM SEAT ASSEMBLY, GLOSS BLA [N1][2N1] art. 2686670-070
По запросу
12
SEAT BOTTOM ASSEMBLY, GLOSS BLA [F1][FH][SF1] art. 2684966-070
По запросу
