модель 2016 года
- Модель Ranger 570
- Код модели RANGER 570 EU (R16RMA57F1/N1/EFH/SF1/2N1)

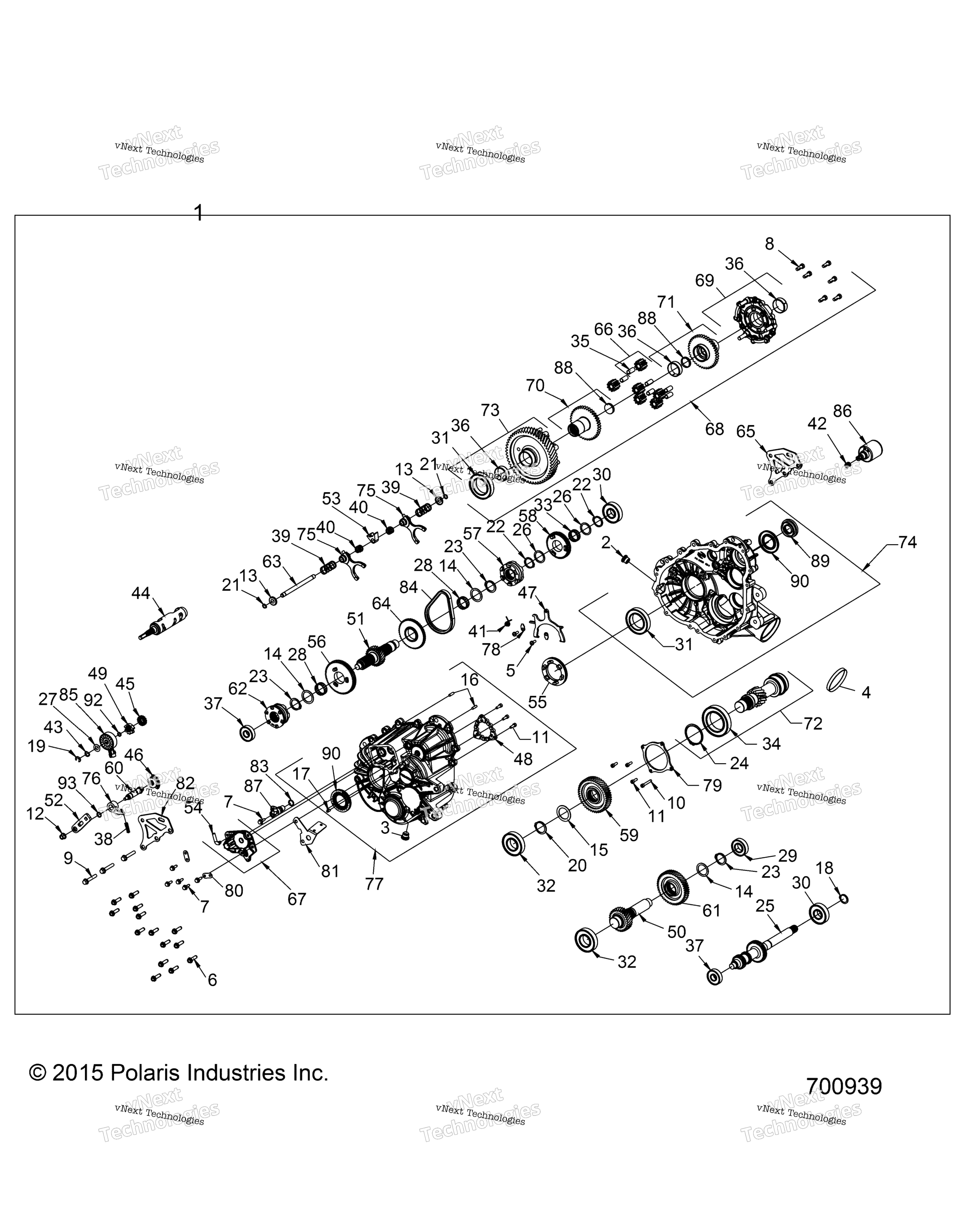

Схема трансмиссии, главного редуктора R16rm257n1 для RANGER 570 EU (R16RMA57F1/N1/EFH/SF1/2N1)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-GEARCASE,MAIN,2X4 [INCL. ALL] art. 1333595
По запросу
2
Пробка заливная Polaris art. 3234755
По запросу
3
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
4
PLUG-EXPANSION,80MM X 10MM art. 3022301
По запросу
5
SCREW, TORX PAN HD M6 X 1 X 16 art. 3234309
По запросу
6
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
7
SCREW art. 3235206
По запросу
8
SCREW CAP, 8 MM X 1.25 MM X 20 art. 3236169
По запросу
9
SCREW art. 3235207
По запросу
10
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
11
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
12
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
13
Шайба Polaris art. 3234091
По запросу
14
WASHER art. 3235211
По запросу
15
WASHER art. 3235212
По запросу
16
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
17
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
18
SNAP RING art. 3233106
По запросу
19
RETAINING RING art. 3233834
По запросу
20
RETAINING RING art. 3233364
По запросу
21
Стопорное кольцо Polaris art. 3234090
По запросу
22
Стопорное кольцо Polaris art. 3234205
По запросу
23
Стопорное кольцо КПП Polaris art. 3235214
По запросу
24
RETAINING RING art. 3235216
По запросу
25
PINION SHAFT art. 3235429
По запросу
26
Шайба КПП Polaris art. 3233378
По запросу
27
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
28
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
29
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
30
Подшипник КПП Polaris art. 3233020
По запросу
31
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
32
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 2 шт.
33
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
34
Подшипник Polaris art. 3235218
от 7 907 ₽
35
PLAIN BEARING, 10 X 12 X 25 art. 3234239
По запросу
36
PLAIN BEARING, 40 X 44 X 15 art. 3234241
По запросу
37
Подшипник КПП Polaris art. 3234652
По запросу
38
Пружина КПП Polaris art. 3233830
По запросу
39
Пружина КПП Polaris art. 3234078
По запросу
40
COMPRESSION SPRING art. 3234089
По запросу
41
Пружина Polaris art. 3234276
По запросу
42
SPRING,COMPRSSN.54ODX.44IDX.05 art. 3234277
По запросу
43
SPRING WASHER art. 3235327
По запросу
44
SHIFT DRUM art. 3235463
По запросу
45
Шестерня переключения КПП Polaris art. 3233839
По запросу
46
Шестерня переключения передач Polaris art. 3233832
По запросу
47
Вилка переключения Polaris art. 3235455
По запросу
48
PARK PLATE art. 3235456
По запросу
49
DETENT STAR art. 3235603
По запросу
50
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
51
REVERSE SHAFT 25T art. 3235451
По запросу
52
BELLCRANK art. 3235474
По запросу
53
Муфта КПП Polaris art. 3234073
По запросу
54
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
55
ENGAGEMENT DOG art. 3234928
По запросу
56
Шестерня КПП 67 зубьев Polaris art. 3235232
По запросу
57
Муфта КПП Polaris art. 3235233
По запросу
58
Звезда КПП 53 зуба Polaris art. 3235234
По запросу
59
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
60
SHIFT SHAFT art. 3235238
По запросу
61
GEAR, 48 TOOTH art. 3235450
По запросу
62
Собачка переключения Polaris art. 3235457
По запросу
63
Вал КПП Polaris art. 3235542
По запросу
64
Шестерня реверса 48 зубьев Polaris art. 3235755
По запросу
65
WELD-REAR MOUNT BRKT art. 3235510
По запросу
66
GEAR SUBASSEMBLY (INCLUDES BUSHING) art. 3234469
По запросу
67
SECTOR GEARS COVER (INCLUDES ALL HARDWARE) art. 3235713
По запросу
68
LOCKING DIFFERENTIAL art. 3235373
По запросу
69
COVER SUBASSEMBLY (INCLUDES PLUG; BUSHING) art. 3235376
По запросу
70
Шестерня КПП 39 зубьев Polaris art. 3235374
По запросу
71
Шестерня КПП 39 зубьев Polaris art. 3235375
По запросу
72
Вал КПП Polaris art. 3235336
По запросу
73
GEAR SUBASSEMBLY, 53 TOOTH (INCL. PINS, BUSHING, BEARING) art. 3235378
По запросу
74
LEFT HAND CASE SUBASSEMBLY (INCLUDES ALL HARDWARE) art. 3235422
По запросу
75
Вилка переключения Polaris art. 3235454
от 12 485 ₽
76
ROLLER PAWL art. 3235452
По запросу
77
CASE SUBASSEMBLY, RIGHT (INCLUDES ALL HARDWARE) art. 3235756
По запросу
78
Стопор вилки Polaris art. 3234934
По запросу
79
CENTER DRIVE BEARING COVER (CENTER DRIVE) art. 3235241
По запросу
80
BRKT-MOUNT(430592) art. 3235350
По запросу
81
BRKT-MNT,HARNESS art. 5257251
По запросу
82
BRKT-REAR MOUNT art. 3235511
По запросу
83
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
84
Цепь КПП Polaris art. 3234737
По запросу
85
Датчик КПП Polaris art. 7661999
По запросу
86
Соленоид включения заднего дифференциала Polaris art. 3235478
от 35 333 ₽
87
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
88
EXPANSION PLUG, 1 1/4 art. 3234249
По запросу
89
Сальник Polaris art. 3234851
от 5 250 ₽
Аналог
18 820 ₽
Требуется 1 шт.
90
Сальник 40 X 70 X 7/12.5 мм Polaris art. 3235830
По запросу
92
O-RING art. 3233836
По запросу
93
O-RING art. 3233828
По запросу
