модель 2017 года
- Модель Ace 570
- Код модели ACE 570 SP (A17DAE57AM)

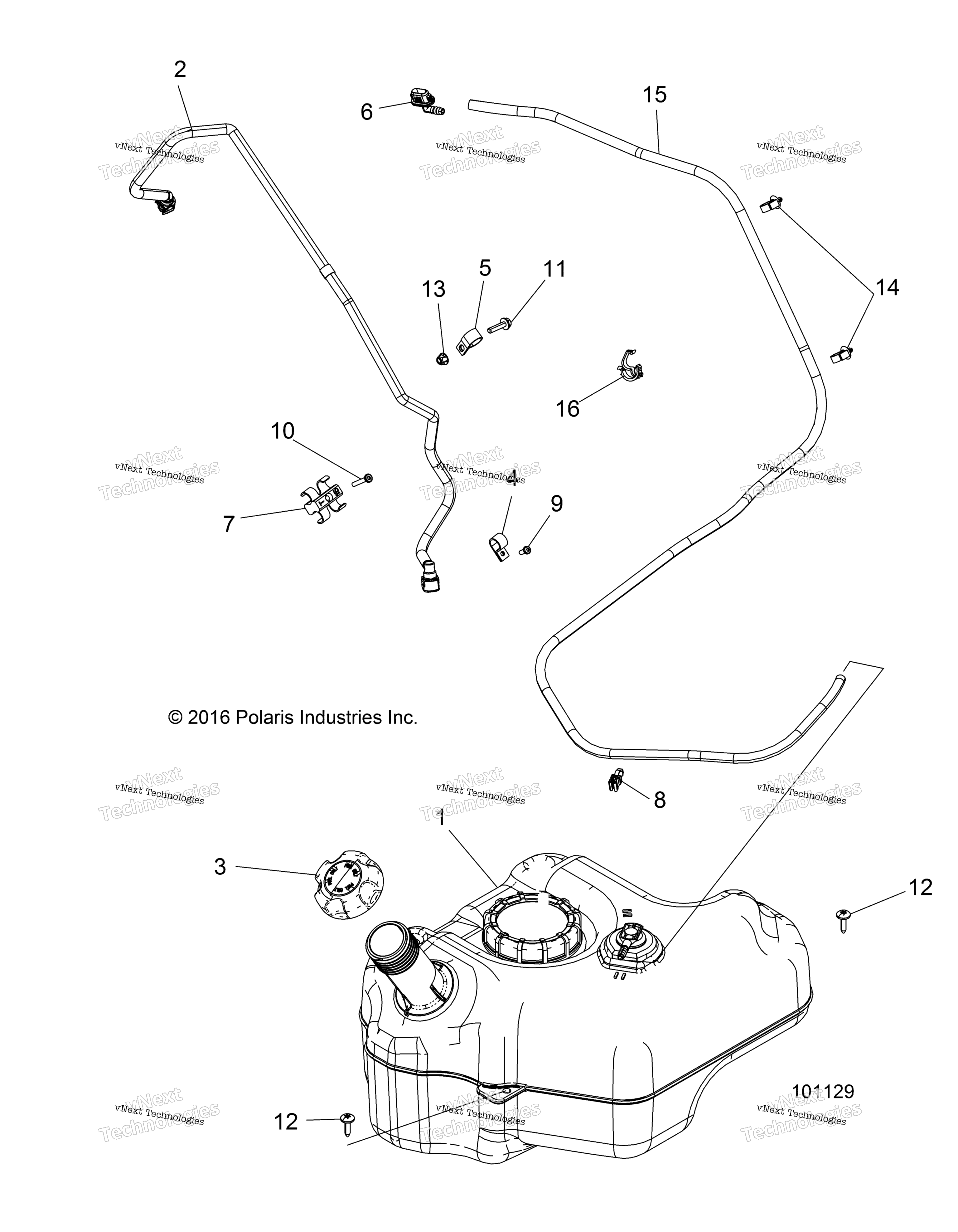

Схема кузова, топливного бака для ACE 570 SP (A17DAE57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK ASSEMBLY art. 2521691
По запросу
1
K-FUEL PUMP,ACE art. 2208124
По запросу
2
ASM-FUEL LINE,RAIL TO TANK art. 2521692
По запросу
3
GAS TANK CAP art. 5439075
от 990 ₽
Аналог
990 ₽
Требуется 1 шт.
4
CLAMP, CABLE art. 7080499
По запросу
5
CLAMP-HOSE,.625 DIA VNL COATED art. 7080880
По запросу
6
FITTING-VENT LINE,90 art. 5453464
По запросу
7
T-CLIP,T15 art. 7081689
По запросу
8
CABLE TIE STRAP W/ EDGE CLIP art. 7082038
По запросу
9
Винт Polaris art. 7512024
По запросу
10
SCREW art. 7512025
По запросу
11
BOLT-M8X1.25X25,HXFLG-OLIVE D art. 7518514
По запросу
12
BOLT art. 7519650
По запросу
13
Гайка Polaris art. 7547332
от 3 980 ₽
14
CLIP,ROUTING,.472 B.D.,HINGED art. 7670116
По запросу
15
FUEL LINE, 600 CM art. 8450040-600
По запросу
16
CLIP-HARNESS 3-13MM INTERLCK art. 7081871
По запросу
