модель 2017 года
- Модель Ace 570
- Код модели ACE 570 SP (A17DAE57AM)

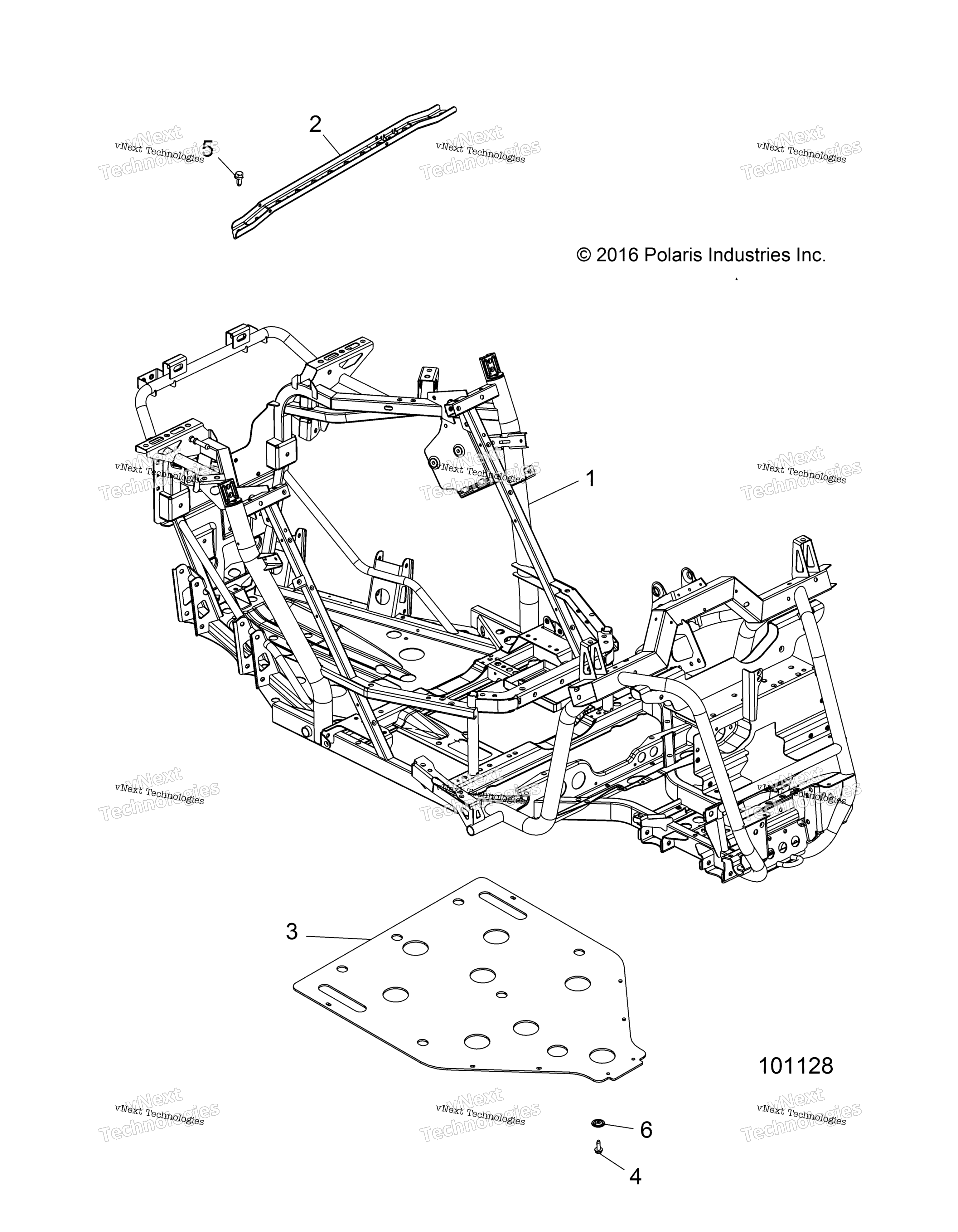

Схема шасси, основной рамы And Skid Plate для ACE 570 SP (A17DAE57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN FRAME WELD, MATTE BLACK art. 1022423-458
По запросу
2
BRKT-REAR,BRACE,E-COAT art. 5263745-329
По запросу
3
PLATE-SKID art. 5813900
По запросу
4
SCR-M6X1X16 TR/TX-M art. 7518936
По запросу
5
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
6
SKID PLATE WASHER art. 7556065
По запросу
Другие схемы модели
Шасси, основная рама And Skid Plate
