модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 FULL SIZE IS EU (R21TAE99JA)

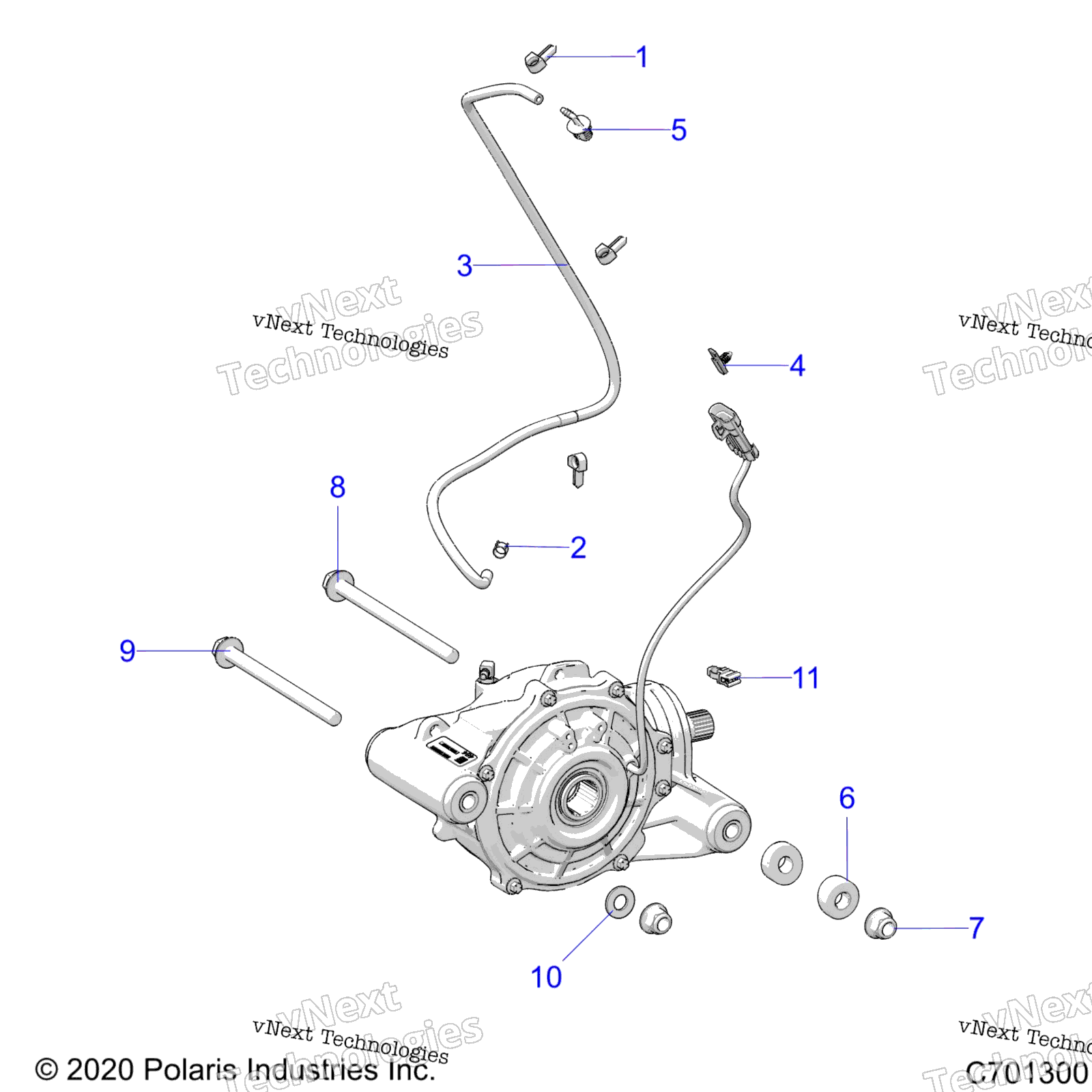

Схема трансмиссии, переднего редуктора Mounting для RANGER 1000 FULL SIZE IS EU (R21TAE99JA)
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP art. 7670102
По запросу
2
HOSE CLAMP art. 7080307
По запросу
3
LINE-BOOST,3/16 ID,82CM art. 8450153-82
По запросу
4
CLIP-CONNECTOR,6.35MM HOLE art. 7082134
По запросу
5
VENT LINE FITTING, 90 art. 5454069
По запросу
6
ANCHOR-WEDGE LOCK [TO 6/1/2021] art. 5634473
По запросу
6
ANCHOR-WEDGE LOCK [FROM 6/1/2021] art. 5639193
По запросу
7
Гайка Polaris art. 7547334
По запросу
8
SCR-HXFL-M12X1.5X170X40 10.9 Z art. 7527892
По запросу
9
SCR-HXFL-M12X1.5X170X40 10.9 Z art. 7527892
По запросу
10
WASHER-FLAT,.531X1.063X.094-Y art. 7556333
По запросу
11
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
