модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER 1000 FULL SIZE IS EU (R21TAE99JA)

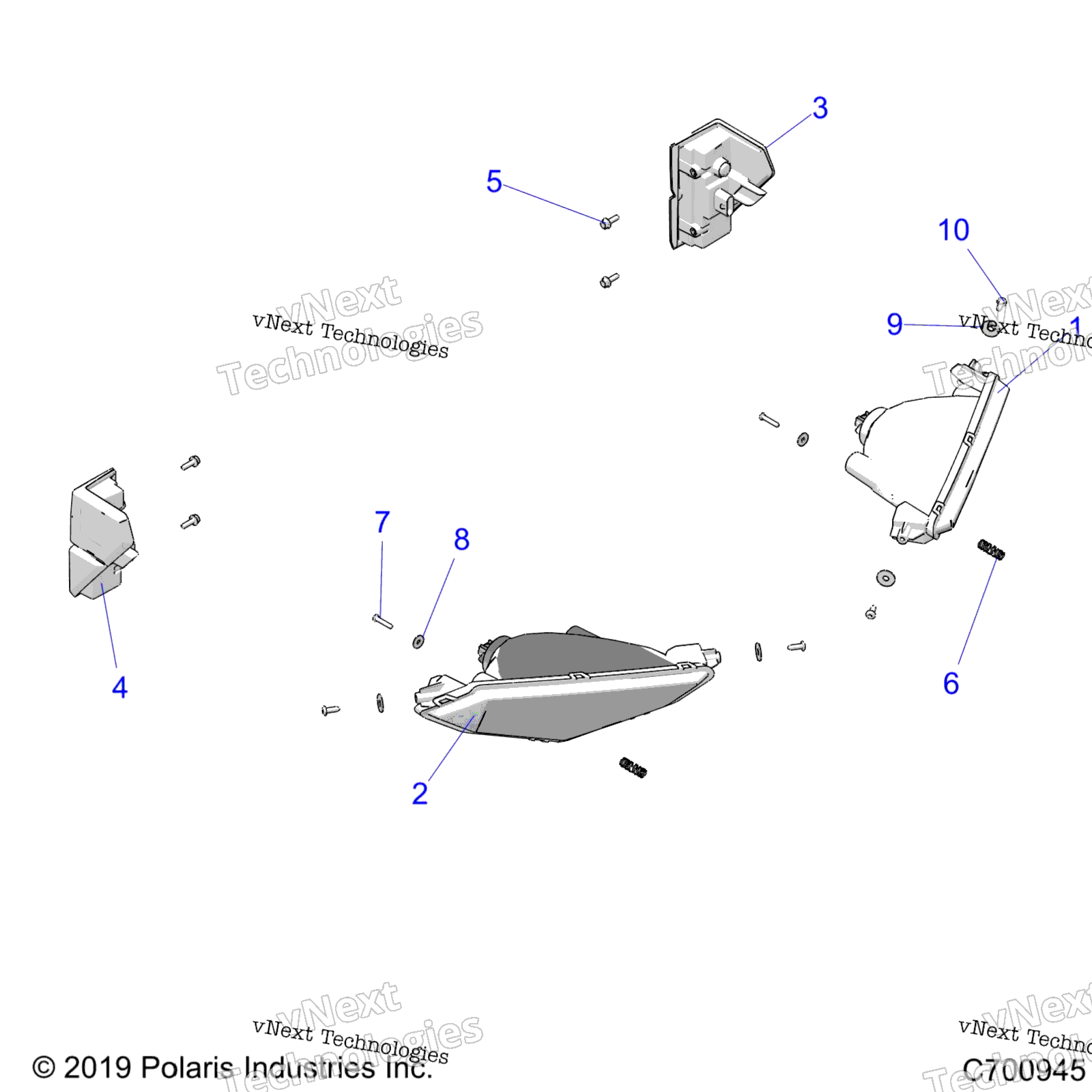

Схема электрооборудования, фар и задних фонарей для RANGER 1000 FULL SIZE IS EU (R21TAE99JA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-HEADLIGHT ECE,RGR,LH art. 2415401
По запросу
2
ASM-HEADLIGHT ECE,RGR,RH art. 2415402
По запросу
3
TAILLIGHT ASSEMBLY, LEFT art. 2413799
По запросу
4
TAILLIGHT ASSEMBLY, RIGHT art. 2413800
По запросу
5
HEX FLANGE SCREW, 6 MM X 1.0 MM art. 7519121
По запросу
6
HEADLIGHT SPRING art. 7043816
По запросу
7
SCREW, 1.12 art. 7512078
По запросу
8
WASHER art. 7556064
По запросу
9
WASHER-M8 FW STL 2Y DIN 9021B art. 7556459
По запросу
10
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
