модель 2023 года
- Модель Ranger 570 Crew
- Код модели RANGER CREW 570 (R23M4A57B1/EB4/B9)

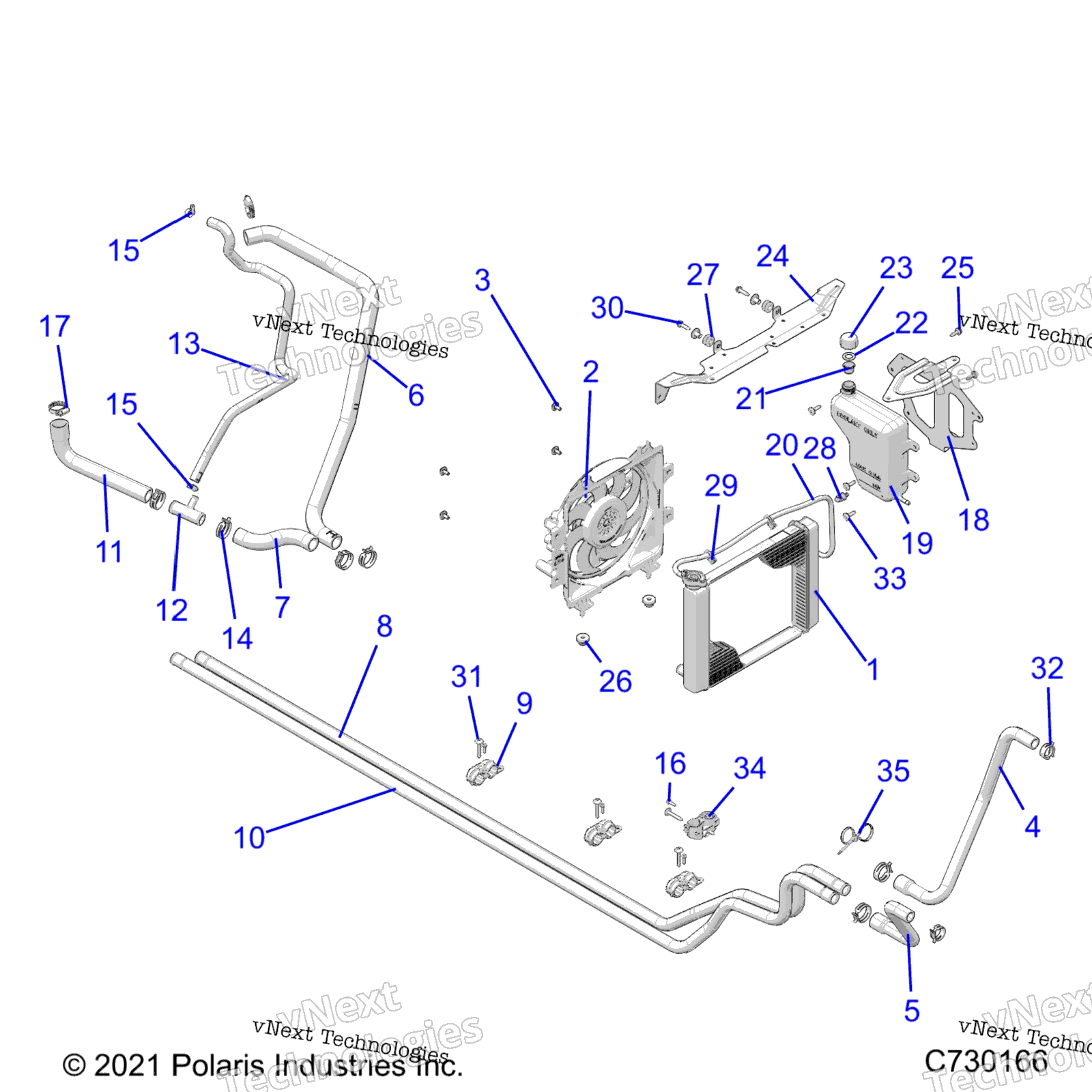

Схема двигателя, системы охлаждения для RANGER CREW 570 (R23M4A57B1/EB4/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-RADIATOR [INCL. CAP] art. 1241476
По запросу
2
ASM-FAN AND MOTOR,TRIPAC,SGL art. 2415473
По запросу
3
BOLT, 6 MM X 15 MM art. 7519585
По запросу
4
HOSE-UPPER,RAD art. 5417585
По запросу
5
HOSE-LOWER,RAD art. 5417586
По запросу
6
HOSE-ENGINE OUTLET,REAR art. 5417587
По запросу
7
ENGINE HOSE, LOWER, SHORT art. 5415054
По запросу
8
TUBE-COOLANT,1 ,CREW art. 5143869
По запросу
9
COOLANT TUBE BRACKET art. 5451221
По запросу
10
TUBE-COOLANT,1 ,CREW art. 5143870
По запросу
11
HOSE-BYPASS,1IN FORMED art. 5414162
По запросу
12
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
13
HOSE-BYPASS,1/2IN FORMED art. 5417707
По запросу
14
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
15
HOSE CLAMP art. 7080474
По запросу
16
SCREW art. 7512026
По запросу
17
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
18
BRKT-SURGE TANK,BLK art. 5273772-329
По запросу
19
SURGE TANK art. 5439202
По запросу
20
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
21
CAP,PLUG9X(GRN),FLEX TEMP(10) [INCL. 24] art. 5433774
По запросу
22
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
23
OVERFLOW CAP art. 5430743
По запросу
24
BRKT-RAD MNT,UPPER,BLK art. 5270541-458
По запросу
25
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
26
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
27
GROMMET AND INSERT ASSEMBLY art. 5416503
По запросу
28
ROUTING CLIP art. 7081496
По запросу
29
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
30
SCREW art. 7515179
По запросу
31
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
32
SPRINGBAND CLAMP, 27/12, GREEN art. 7080841
По запросу
33
BOLT art. 7519650
По запросу
34
CLIP-COOLANT ROUTING art. 5453767
По запросу
35
STRAP-PANDUIT,DBL LOOP,260MM art. 7081916
По запросу
