модель 2023 года
- Модель Ranger 570 Crew
- Код модели RANGER CREW 570 (R23M4A57B1/EB4/B9)

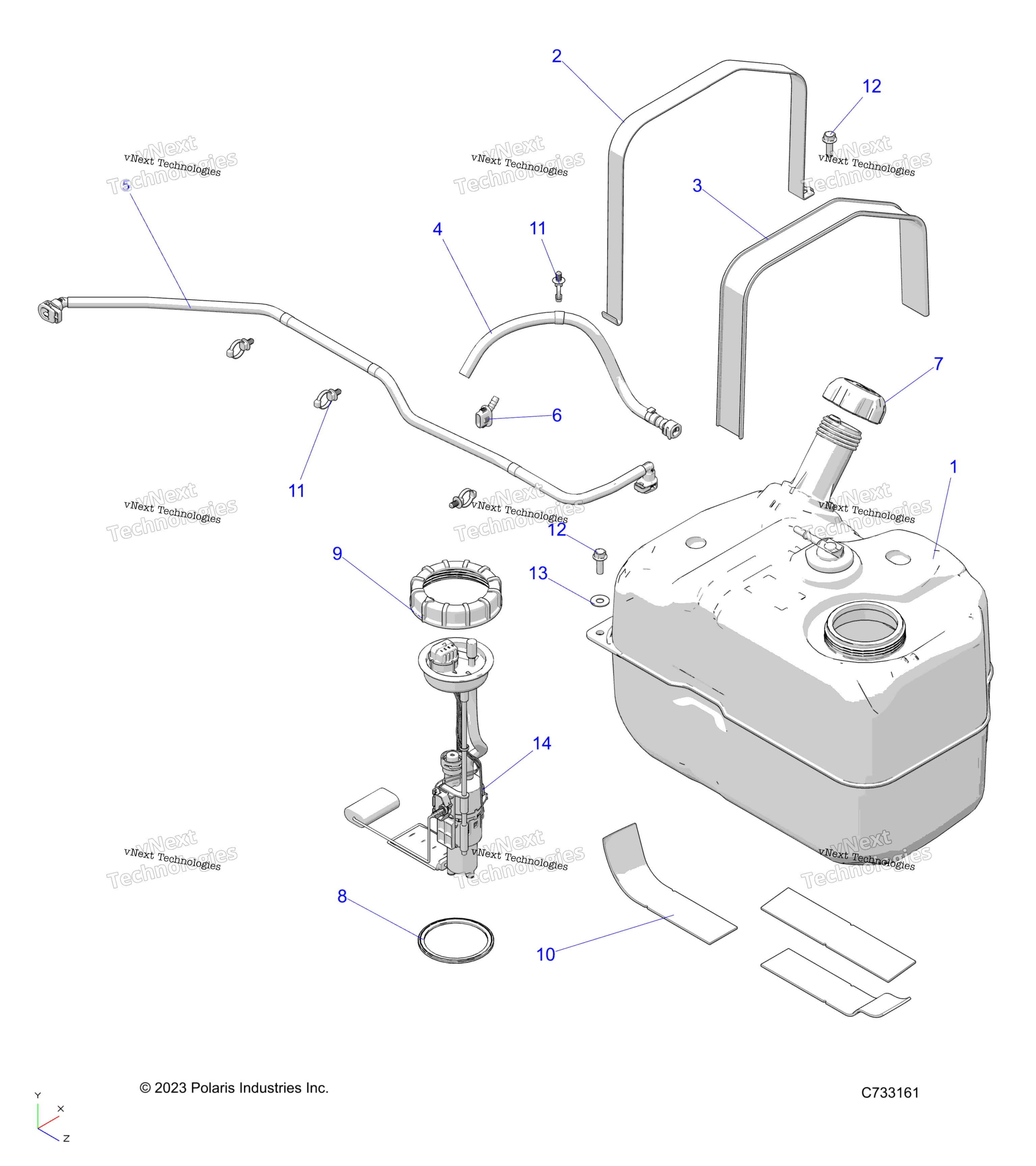

Схема топливной системы для RANGER CREW 570 (R23M4A57B1/EB4/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK,RANGER,MS [INCL. 8,9] art. 2522410
По запросу
2
BRKT-TANK,STRAP art. 5270400
По запросу
3
PAD-STRAP,RUBBER art. 5522265
По запросу
4
ASM-LINE,TANK TO VENT,RDO art. 2522445
По запросу
5
ASM-FUEL LINE,570 art. 2522414
По запросу
6
FITTING-VENT LINE,45 art. 5456372
По запросу
7
CAP-GAS TANK,TETHER art. 2521937
По запросу
8
GASKET-PFA,RIBBED art. 5413451
По запросу
9
MASON JAR NUT art. 5437138
По запросу
10
PAD-TANK,MOUNT art. 5814781
По запросу
11
ROUTING CLIP art. 7081496
По запросу
12
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519243
По запросу
13
WASHER,FLAT art. 7555976
По запросу
14
K-FUEL PUMP art. 2208711
По запросу
