модель 2024 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000 CREW (R24T6A99A1/B1 T6EAD/BD/AM/BM/A9/B9)

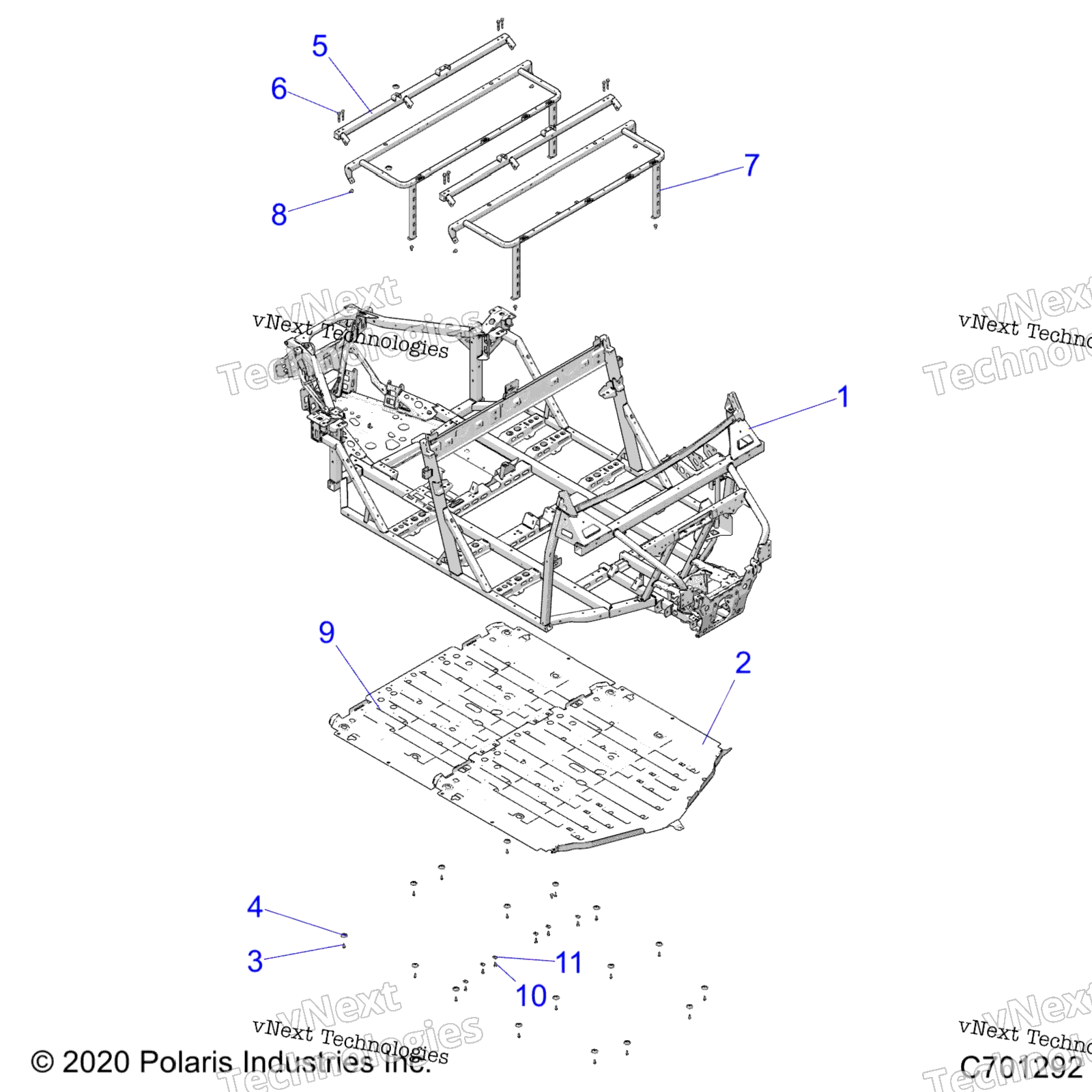

Схема шасси, основной рамы And Skid Plates для RANGER 1000 CREW (R24T6A99A1/B1 T6EAD/BD/AM/BM/A9/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
K-FRAME,MAIN,CREW,BLK art. 2209900
По запросу
1
WELD-MAIN,FRAME,CREW art. 1027639-458
По запросу
2
SKID PLATE, GLOSS BLACK art. 5456158-070
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
SKID PLATE WASHER art. 7556065
По запросу
5
WELD-CROSSBAR,ECOAT art. 1023943-329
По запросу
6
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7520094
По запросу
7
WELD-SEAT BASE,MAIN,ECOAT art. 1028349-329
По запросу
8
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
9
SKID PLATE, REAR, GLOSS BLACK art. 5456137-070
По запросу
10
BOLT art. 7519650
По запросу
11
U-TYPE NUT, M6-1.0 art. 7547674
По запросу
