модель 2024 года
- Модель Ranger Crew XP 1000
- Код модели RANGER 1000 CREW (R24T6A99A1/B1 T6EAD/BD/AM/BM/A9/B9)

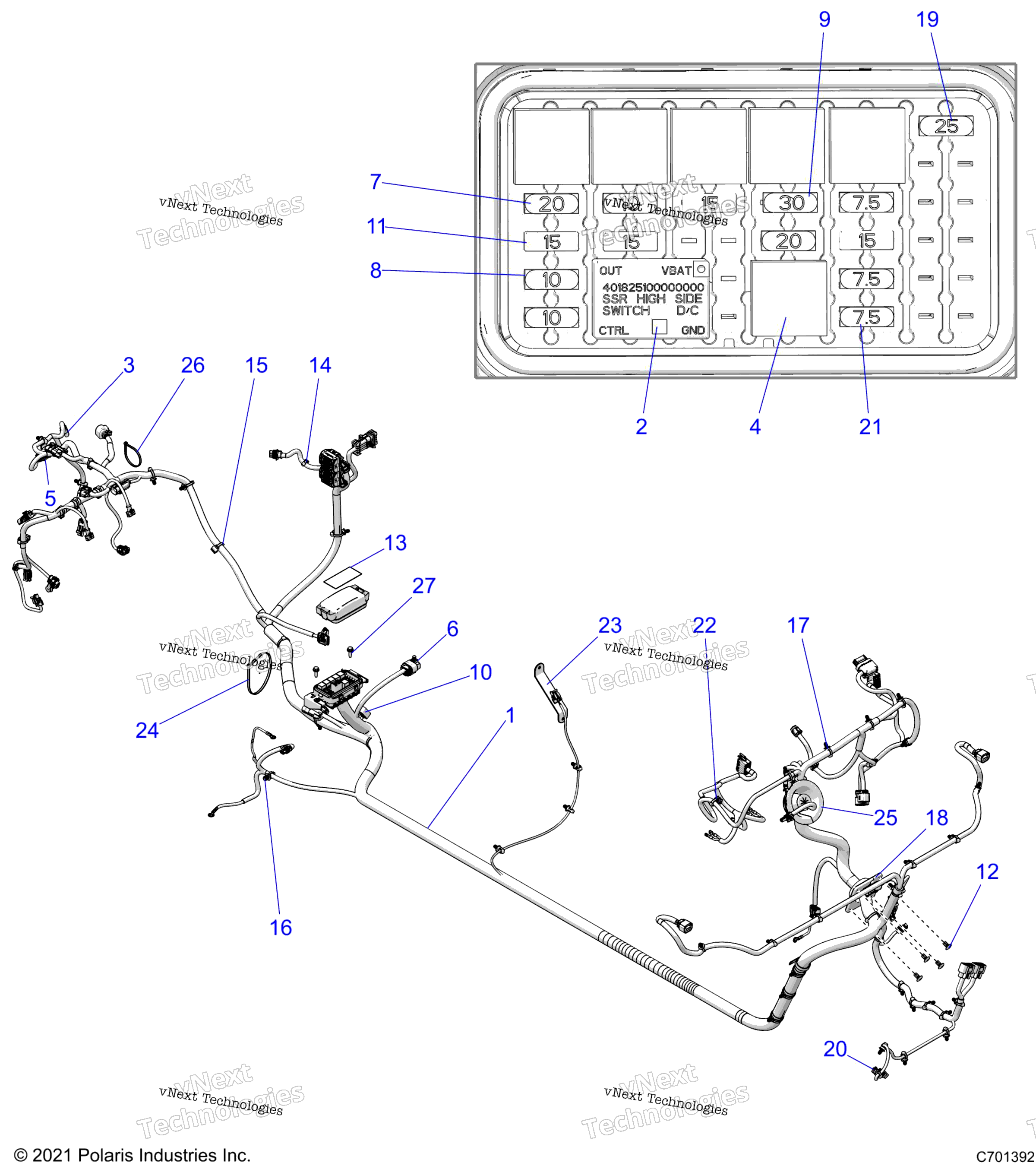

Схема электрооборудования, жгута проводов для RANGER 1000 CREW (R24T6A99A1/B1 T6EAD/BD/AM/BM/A9/B9)
Схема
Детали
Номер
Наименование детали
Цена
1
HARN-CHASSIS,BASE,CREW [INCL. 2-22] art. 2415423
По запросу
2
RELAY-SSR 10A art. 4018251
По запросу
3
CAP-EVAP CONNECTOR art. 4018066
По запросу
4
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
5
COVER-FUSEHOLDER art. 4012260
По запросу
6
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
7
FUSE, 20 AMP art. 4012811
По запросу
8
FUSE, 10 AMP art. 2434016
По запросу
9
MAIN FUSE, 30 AMP art. 2434015
По запросу
10
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
11
FUSE, 15 AMP art. 4010859
По запросу
12
DART CLIP, PLASTIC art. 7670090
По запросу
13
DECAL-RELAY/FUSE BLOCK,BASE art. 7300220
По запросу
14
CLIP-EDGE,1-3MM THICKNESS art. 7082428
По запросу
15
EDGE CLIP, 1 MM - 3 MM art. 7082403
По запросу
16
CLIP-FIR TREE,9.7-10.0MM HOLE art. 7082414
По запросу
17
ROUTING CLIP art. 7081496
По запросу
18
65 MM GROMMET WITH FLANGE, BLAC art. 5814560
По запросу
19
FUSE, 25 AMP art. 4011653
По запросу
20
CABLE TIE STRAP WITH EDGE CLIP art. 7081808
По запросу
21
MINI BLADE FUSE, 7.5 art. 4011068
По запросу
22
CLIP-EDGE,3-6MM THICKNESS art. 7082404
По запросу
23
BRKT-WIRE GUIDE,BLK art. 5265908-458
По запросу
24
TIE CABLE, 14 IN art. 7080761
По запросу
25
GROMMET-HOOD LINER,SPLIT art. 5417082
По запросу
26
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 4 шт.
Подписаться
27
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
