модель 2005 года
- Модель Rhino 660
- Код модели RHINO (YXR660FAT)

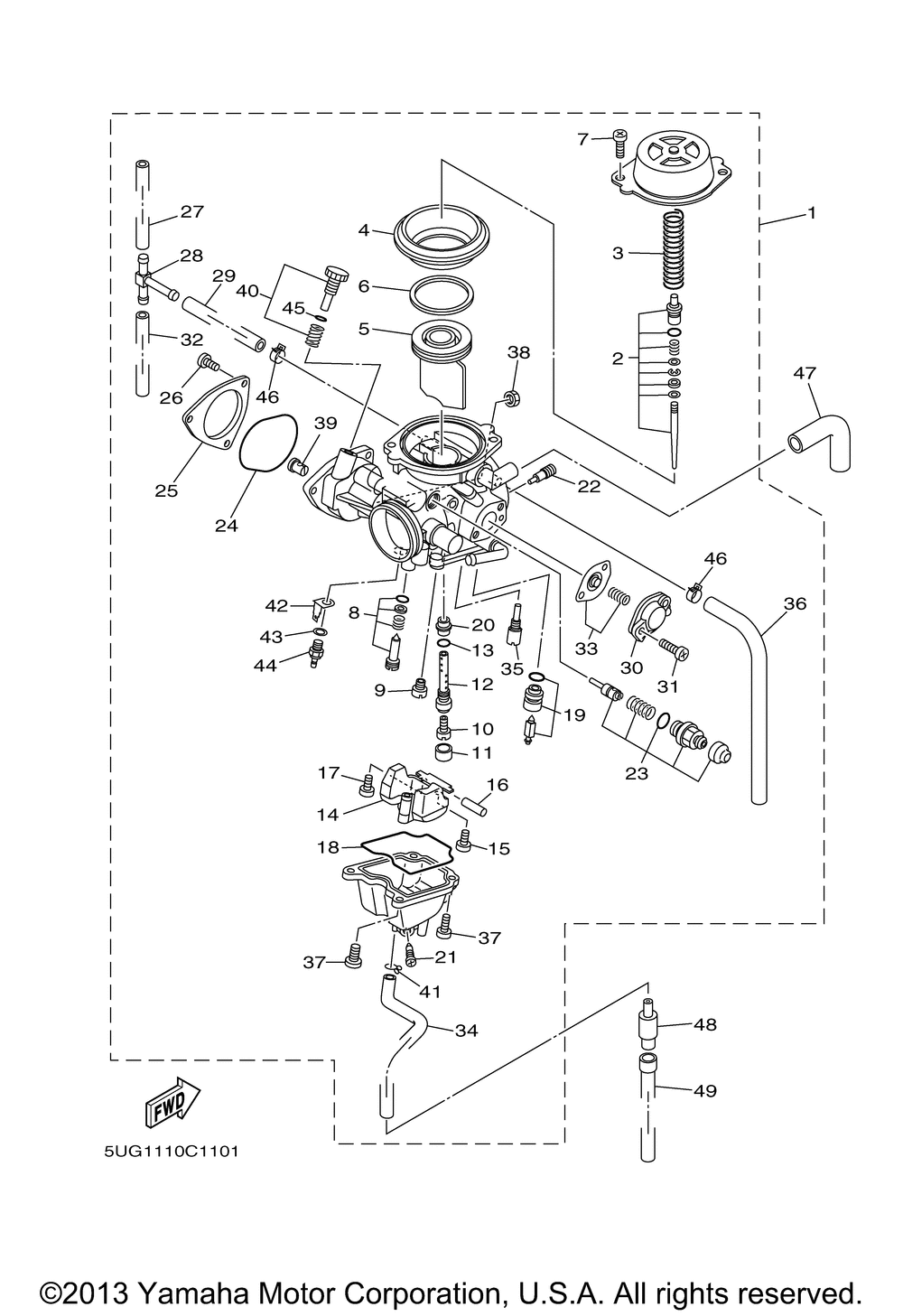

Схема карбюратора для RHINO (YXR660FAT)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY 1 art. 5UG-14901-10-00
от 5 990 ₽
Аналог
5 990 ₽
Требуется 1 шт.
2
Игла карбюратора Yamaha art. 5UG-1490J-00-00
По запросу
3
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
4
Диафрагма карбюратора Yamaha art. 5KM-24411-00-00
от 7 245 ₽
5
Дроссельная заслонка art. 5KM-14912-00-00
По запросу
6
Кольцо уплотнительное art. 5KM-14918-00-00
По запросу
7
Винт, головка поддона art. 98507-05008-00
По запросу
8
Винт регулировочный карбюратора art. 5EA-14105-00-00
По запросу
9
Жиклёр # 55 art. 3G2-14231-11-00
По запросу
10
JET,MAIN #145 art. 3G2-14231-29-00
По запросу
11
Кольцо уплотнительное art. 5GH-14918-00-00
По запросу
12
Держатель форсунки art. 5GH-14261-00-00
По запросу
13
Кольцо уплотнительное art. 583-14561-00-00
По запросу
14
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
15
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
16
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
17
Винт карбюратора art. 1FN-14565-00-00
По запросу
18
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
19
NEEDLE VALVE ASSY(replaces 5KM-14190-23-00) art. 2C6-14190-23-00
По запросу
20
NOZZLE, MAIN art. 5DM-1414M-30-00
По запросу
21
Пробка сливная art. 12R-14191-00-00
По запросу
22
Жиклёр # 60 art. 1HX-14231-12-00
По запросу
23
Игла управления топливной смесью Yamaha art. 5KM-1410A-00-00
По запросу
24
Кольцо уплотнительное art. 4WV-14147-10-00
По запросу
25
COVER 1 art. 5UG-14293-00-00
По запросу
26
SCREW,PAN HEAD(replaces 98507-04006-00) This item has been discontinued and may not be available. Contact us for more information. art. 98501-04005-00
По запросу
27
PIPE art. 5GJ-14197-00-00
По запросу
28
Трабка соеденения стартера art. 28V-14988-00-00
По запросу
29
PIPE art. 3CF-14197-00-00
По запросу
30
Крышка карбюратора art. 5AP-14280-00-00
По запросу
31
Винт с шайбой art. 97607-04114-00
По запросу
32
Трубка art. 5KM-14197-10-00
По запросу
33
Диафрагма карбюратора Yamaha art. 5KM-1490H-00-00
По запросу
34
PIPE(replaces 31A-14197-00-00) art. 26H-14197-01-00
По запросу
35
Жиклёр #40 art. 4KM-14142-40-00
По запросу
36
PIPE art. 5UG-14197-00-00
По запросу
37
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
38
NUT,CABLE ADJUSTING art. 522-14161-00-00
По запросу
39
Направляющая кабеля art. 1UY-14155-00-00
По запросу
40
THROTTLE SCREW SETThis item has been discontinued and may not be available. Contact us for more information. art. 5UG-14103-10-00
По запросу
41
CLIP art. 55X-14937-00-00
По запросу
42
TERMINAL 1 art. 5FU-82103-00-00
По запросу
43
WASHER, PLATE art. 90201-08016-00
По запросу
44
HEATER ASSY art. 5FU-83790-00-00
По запросу
45
O-RING art. 2H0-14147-00-00
По запросу
46
CLIP, PIPE art. 4BP-14139-01-00
По запросу
47
Трубка резиновая art. 4WV-14349-00-00
По запросу
48
Трубка соединительная art. 24W-14193-00-00
По запросу
49
TUBE, FLEXIBLE (3NV)(replaces 91A20-07010-00) art. 91A21-07020-00
По запросу
