модель 2017 года
- Модель Viking 700
- Код модели VIKING (YXM70VDHHH)

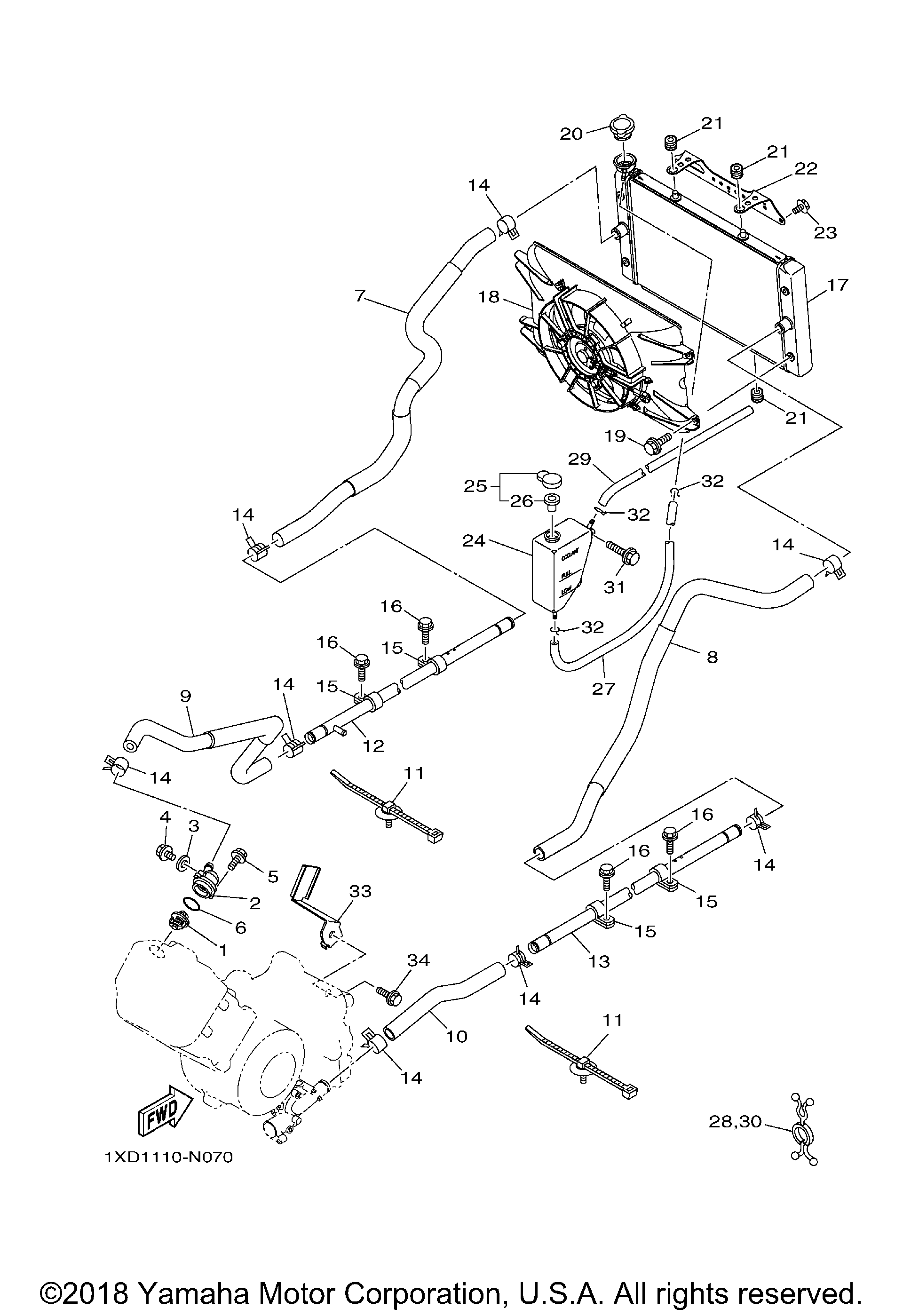

Схема шланга радиатора для VIKING (YXM70VDHHH)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 1XD-12411-01-00
По запросу
2
COVER, THERMOSTAT art. 5B4-12413-00-00
По запросу
3
Шайба Yamaha art. 90430-06014-00
По запросу
4
Болт Yamaha art. 95022-06010-00
По запросу
5
Болт Yamaha art. 95022-06020-00
По запросу
6
Уплотнительное кольцо Yamaha art. 93210-41042-00
от 578 ₽
7
HOSE 1 art. 1XD-E2576-00-00
По запросу
8
HOSE 2 art. 1XD-E2577-00-00
По запросу
9
HOSE 3 art. 1XD-E2578-00-00
По запросу
10
HOSE 4 art. 1XD-E2579-00-00
По запросу
11
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
12
PIPE, WATER art. 1XD-E2564-00-00
По запросу
13
PIPE 3 art. 1XD-E2483-00-00
По запросу
14
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
15
CLAMP art. 90461-12800-00
По запросу
16
BOLT, FLANGE art. 90105-06831-00
По запросу
17
Радиатор Yamaha art. 1XD-E2461-00-00
По запросу
18
BLOWER ASSY art. 1XD-E2405-00-00
По запросу
19
.BOLT, BLOWER HOLDING art. 1XD-E2675-00-00
По запросу
20
Крышка радиатора Yamaha art. 1XD-E2462-00-00
По запросу
21
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
22
BRACKET, WATER COOLER art. 1XD-E2518-00-00
По запросу
23
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
24
TANK, RECOVERY art. 1XD-F1871-00-00
По запросу
25
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
26
. .GASKET art. 1AA-21874-00-00
По запросу
27
HOSE (L920) art. 90445-08846-00
По запросу
28
CLAMP art. 90464-29179-00
По запросу
29
HOSE (L760) art. 90445-08845-00
По запросу
30
CLAMP art. 90464-29179-00
По запросу
31
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
32
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
33
STAY art. 1XD-E2443-00-00
По запросу
34
BOLT, FLANGE(replaces 95822-10040-00) art. 95814-10040-00
По запросу
