модель 2017 года
- Модель Viking 700
- Код модели VIKING (YXM70VDHHH)

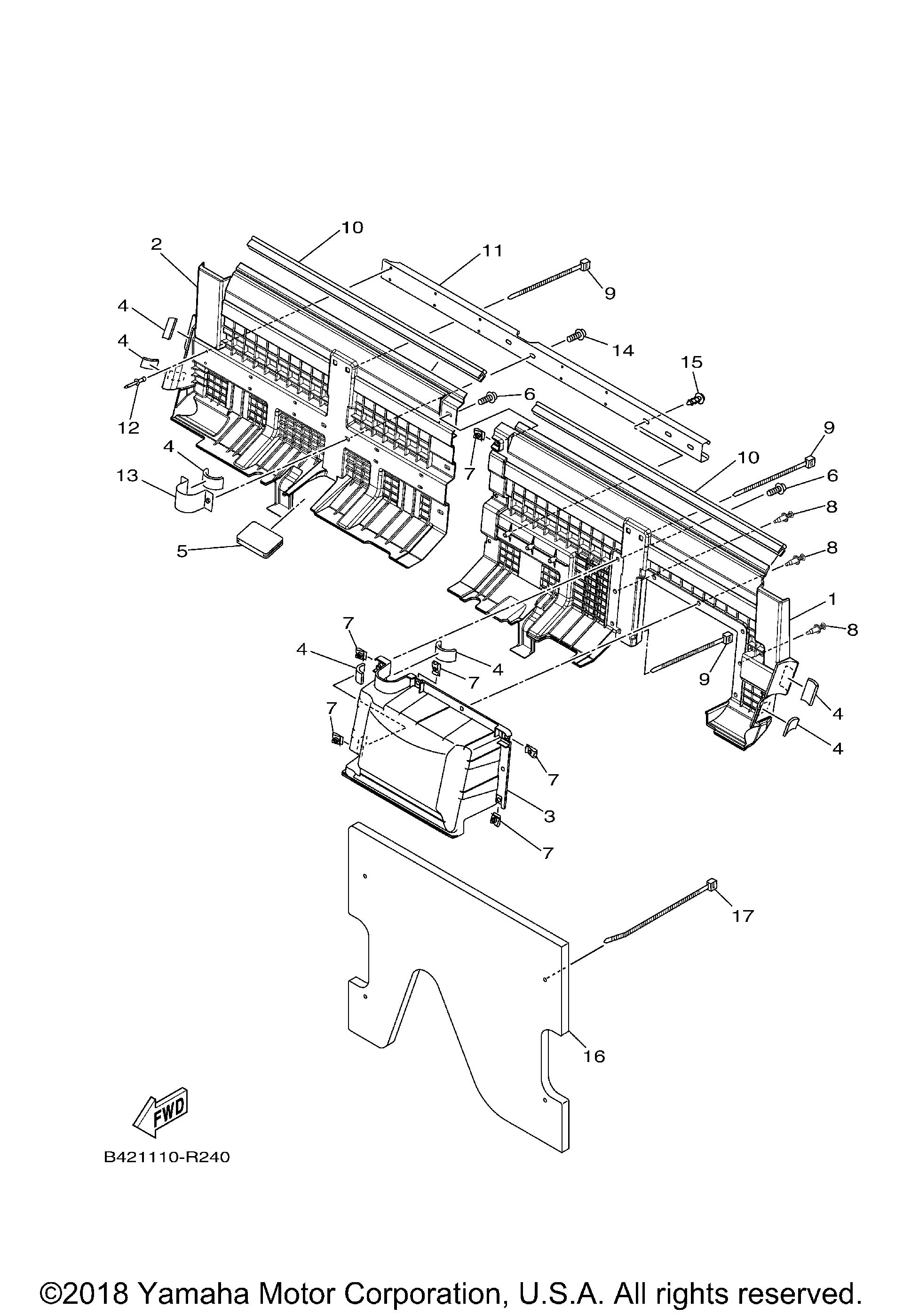

Схема боковой крышки 3 для VIKING (YXM70VDHHH)
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE 1 art. B42-F191B-00-00
По запросу
2
PLATE 2 art. B42-F191C-00-00
По запросу
3
COVER 1 art. B42-F198F-00-00
По запросу
4
DAMPER art. 5UG-K7588-00-00
По запросу
5
GROMMET art. B42-F1719-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
NUT, SPRING art. 90183-060A6-00
По запросу
8
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
9
CLAMP art. 90464-48800-00
По запросу
10
SEAL 1 art. B42-F1732-00-00
По запросу
11
REINF. art. B42-F175G-00-00
По запросу
12
RIVET, BLIND art. 90267-409U3-00
По запросу
13
BRACKET 1 art. B42-F172K-00-00
По запросу
14
BOLT, WITH WASHER art. 90119-06226-00
По запросу
15
Винт Yamaha art. 90167-06800-00
от 221 ₽
16
INSULATOR, SIDE COVER art. B42-2174A-01-00
По запросу
17
CLAMP art. 90464-76800-00
По запросу
