модель 2017 года
- Модель Wolverine R-spec
- Код модели WOLVERINE EPS (YXE70WPBHL)

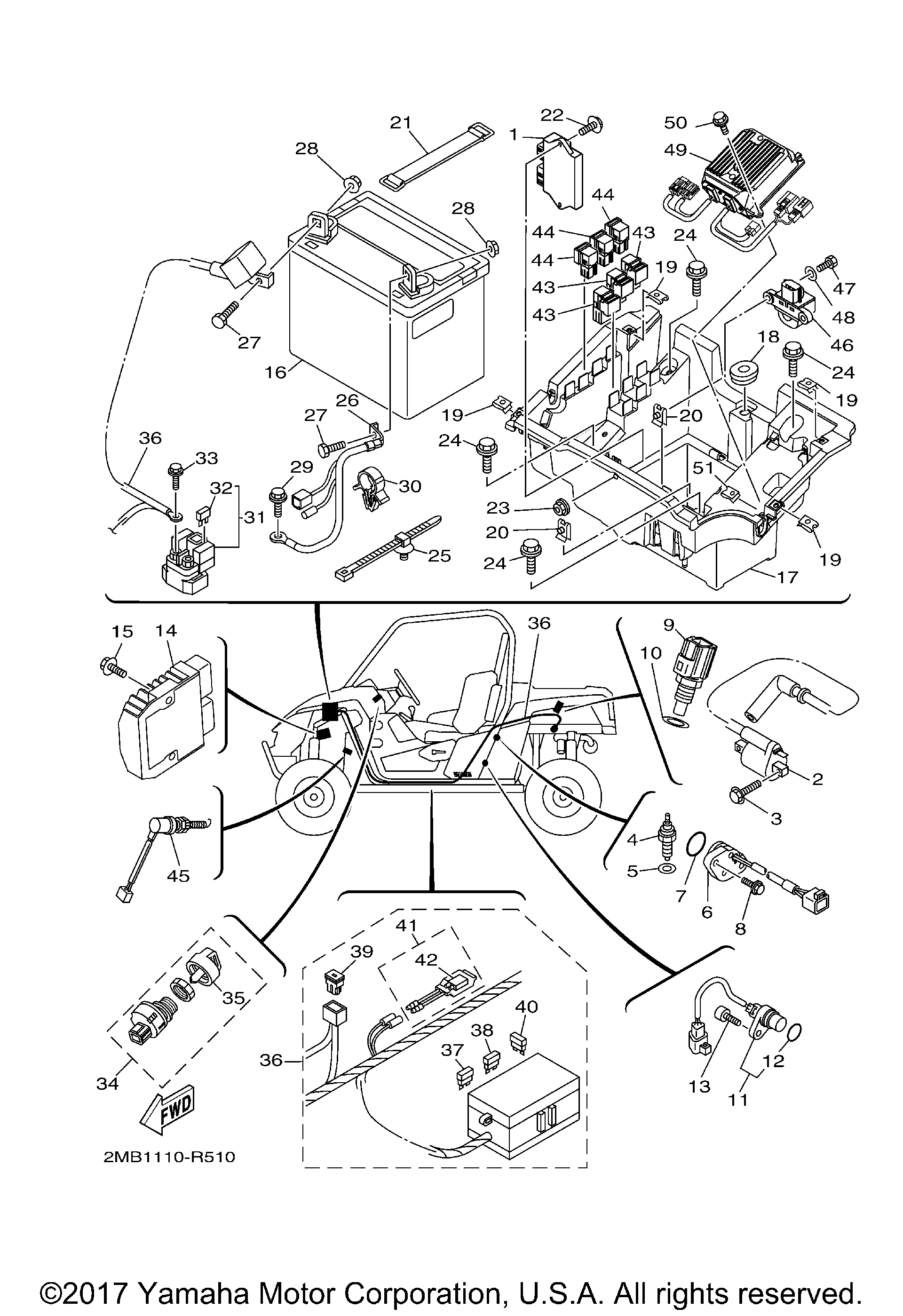

Схема электрооборудования 1 для WOLVERINE EPS (YXE70WPBHL)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT ASSY art. 2MB-8591A-10-00
По запросу
2
IGNITION COIL ASSY(replaces 2MB-82320-00-00) art. 2MB-82320-02-00
По запросу
3
Болт Yamaha art. 97D95-06016-00
По запросу
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
GASKET art. 2MB-E5384-00-00
По запросу
6
NEUTRAL SWITCH ASSY art. 2MB-H2540-10-00
По запросу
7
O-RING art. 2MB-E4D97-00-00
По запросу
8
BOLT art. 2MB-E5768-10-00
По запросу
9
Датчик температуры Yamaha art. 2MB-H5790-00-00
По запросу
10
GASKET art. 2MB-E1195-00-00
По запросу
11
SENSOR, SPEED art. 2MB-H3755-00-00
По запросу
12
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
13
BOLT 1 art. 2MB-E5481-10-00
По запросу
14
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
15
BOLT, FLANGE art. 90105-06833-00
По запросу
16
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
17
BOX, BATTERY 1 art. 1XD-H212B-00-00
По запросу
18
Втулка Yamaha art. 90480-01558-00
По запросу
19
NUT, SPRING art. 90183-060A6-00
По запросу
20
Пружинная гайка Yamaha art. 90183-05008-00
от 450 ₽
21
BAND, BATTERY(replaces 3L8-82131-01-00) art. 22F-82131-00-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
23
Гайка Yamaha art. 95702-06500-00
По запросу
24
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
25
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
26
WIRE, MINUS LEAD art. 2MB-H2116-00-00
По запросу
27
BOLT art. 97080-08020-00
По запросу
28
NUT art. 90179-08015-00
По запросу
29
BOLT, FLANGE art. 95812-06014-00
По запросу
30
Хомут art. 90464-15157-00
По запросу
31
Реле стартера Yamaha art. 5B4-81940-00-00
По запросу
32
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
33
Болт Yamaha art. 95022-06008-00
от 168 ₽
34
Замок зажигания Yamaha art. 5UG-H2510-00-00
По запросу
35
. .CAP, KEY art. 5UG-H2579-00-00
По запросу
36
WIRE HARNESS ASSY art. 2MB-82590-00-00
По запросу
37
Предохранитель 15А art. 67F-82151-50-00
По запросу
38
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
39
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
40
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
41
. .CIRCUIT BREAKER ASSY art. 5B4-82180-00-00
По запросу
42
. . ..THERMO SWITCH ASSY art. 5B4-82560-00-00
По запросу
43
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
44
Реле Yamaha art. 8DM-81950-11-00
По запросу
45
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
46
SENSOR, LEAN ANGLE art. 3B4-82576-00-00
от 6 523 ₽
47
Болт Yamaha art. 97095-05016-00
По запросу
48
Шайба Yamaha art. 92990-05600-00
от 168 ₽
49
POWER STRG. CONT. UNIT ASSY art. 1XP-859A0-00-00
По запросу
50
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
51
NUT, SPRING art. 90183-060A6-00
По запросу
