модель 2017 года
- Модель Wolverine R-spec
- Код модели WOLVERINE EPS (YXE70WPBHL)

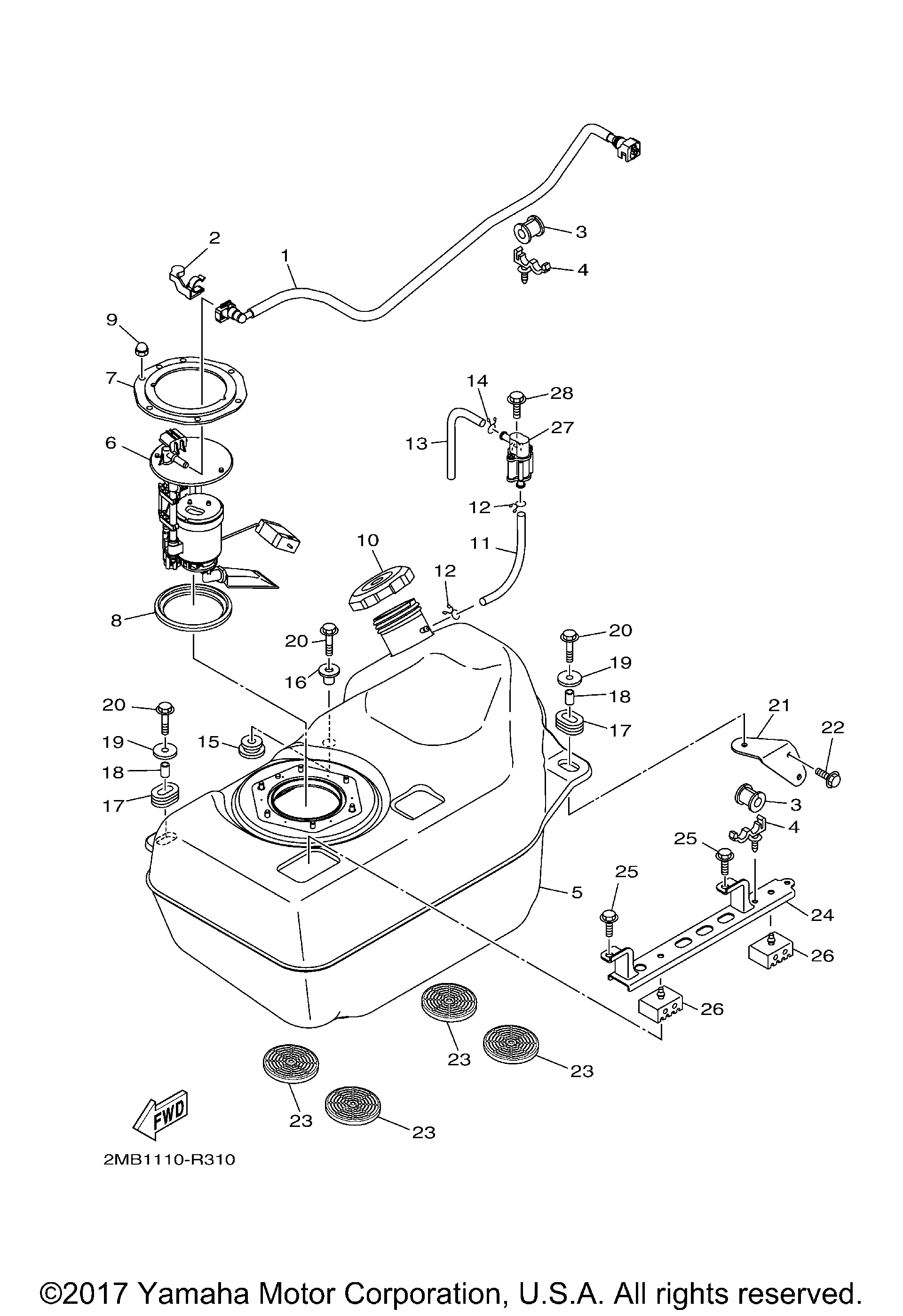

Схема топливного бака для WOLVERINE EPS (YXE70WPBHL)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, FUEL 1(replaces 2MB-13971-00-00) art. 2MB-13971-01-00
По запросу
2
Зажим Yamaha art. 90464-14004-00
По запросу
3
GROMMET art. 90480-20543-00
По запросу
4
Зажим Yamaha art. 90464-20010-00
По запросу
5
Топливный бак Yamaha art. 1XD-F4110-00-00
По запросу
6
Бензонасос Yamaha art. 3B4-13907-13-00
По запросу
7
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
8
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
9
Гайка Yamaha art. 95380-06800-00
По запросу
10
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
11
HOSE (L160) art. 90445-09827-00
По запросу
12
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
13
HOSE (L85) art. 90445-09826-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
GROMMET art. 90480-18016-00
По запросу
16
Втулка Yamaha art. 90387-07021-00
По запросу
17
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
18
COLLAR art. 90387-061V1-00
По запросу
19
WASHER, PLATE art. 90201-065G8-00
По запросу
20
Болт Yamaha art. 95817-06030-00
от 525 ₽
21
BRACKET, FUEL TANK 1 art. 2MB-F4291-00-00
По запросу
22
BOLT, FLANGE art. 90105-06831-00
По запросу
23
DAMPER, LOCATING 1 art. 2MB-F4181-00-00
По запросу
24
STAY, FUEL TANK 1 art. 2MB-F4157-00-00
По запросу
25
BOLT, FLANGE art. 90105-08867-00
По запросу
26
DAMPER, LOCATING 2 art. 2MB-F4182-00-00
По запросу
27
PIPE JOINT ASSY art. 28P-24380-00-00
По запросу
28
BOLT, FLANGE art. 90105-06832-00
По запросу
