модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS SE (YXZ10YESHS)

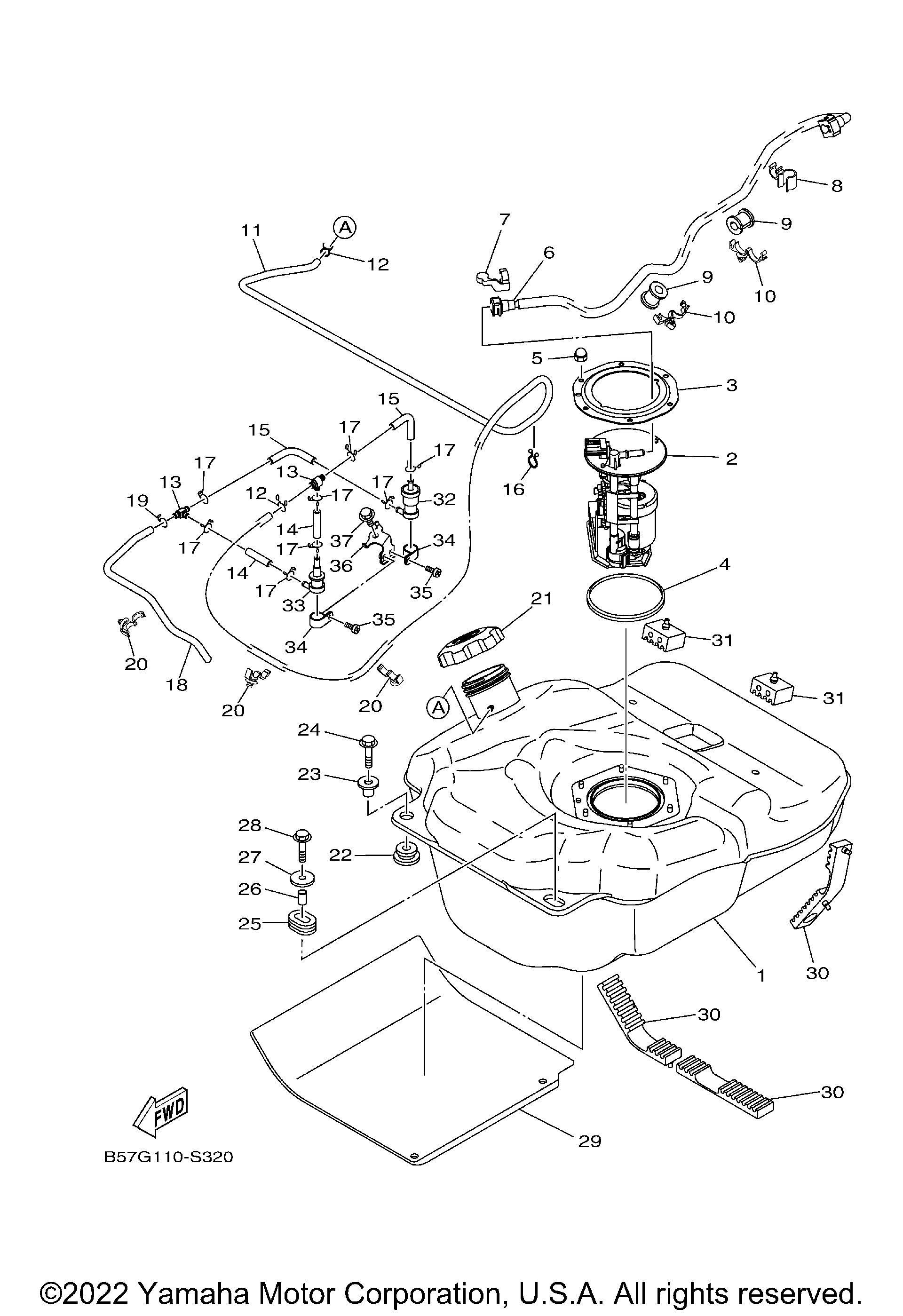

Схема топливного бака для YXZ1000R EPS SS SE (YXZ10YESHS)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 2HC-F4110-00-00
По запросу
2
Бензонасос Yamaha art. B16-13907-03-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
PIPE, FUEL 1(replaces 2HC-13971-01-00) art. 2HC-13971-02-00
По запросу
7
Зажим Yamaha art. 90464-14004-00
По запросу
8
CLAMP art. 90464-15007-00
По запросу
9
GROMMET art. 90480-20543-00
По запросу
10
Зажим Yamaha art. 90464-20010-00
По запросу
11
TUBE 2 art. B57-F41B5-00-00
По запросу
12
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
13
.WAY 3 art. 90413-06031-00
По запросу
14
HOSE (L41) art. 90445-09832-00
По запросу
15
TUBE art. 2HC-F4864-00-00
По запросу
16
CLAMP art. 90464-12M48-00
По запросу
17
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
18
TUBE art. 2HC-F510T-00-00
По запросу
19
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
20
CLAMP - d: 12mm art. 90464-12830-00
По запросу
21
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
22
GROMMET art. 90480-18016-00
По запросу
23
Втулка Yamaha art. 90387-07021-00
По запросу
24
Болт Yamaha art. 95817-06030-00
от 525 ₽
25
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
26
COLLAR art. 90387-061V1-00
По запросу
27
WASHER, PLATE art. 90201-065G8-00
По запросу
28
Болт Yamaha art. 95817-06030-00
от 525 ₽
29
DAMPER, PLATE 1 art. 2HC-F414H-00-00
По запросу
30
DAMPER, LOCATING 1 art. 2HC-F4181-00-00
По запросу
31
DAMPER, LOCATING 2 art. 2MB-F4182-00-00
По запросу
32
ROLL OVER VALVE ASSY art. 5RB-24180-00-00
По запросу
33
ROLL OVER VALVE ASSY art. 3UH-24180-00-00
По запросу
34
Зажим Yamaha art. 90464-15014-00
По запросу
35
Винт Yamaha art. 98907-05012-00
По запросу
36
BRACKET, CANISTOR art. 2HC-F419F-00-00
По запросу
37
BOLT, FLANGE art. 95812-06012-00
По запросу
