модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS SE (YXZ10YESHS)

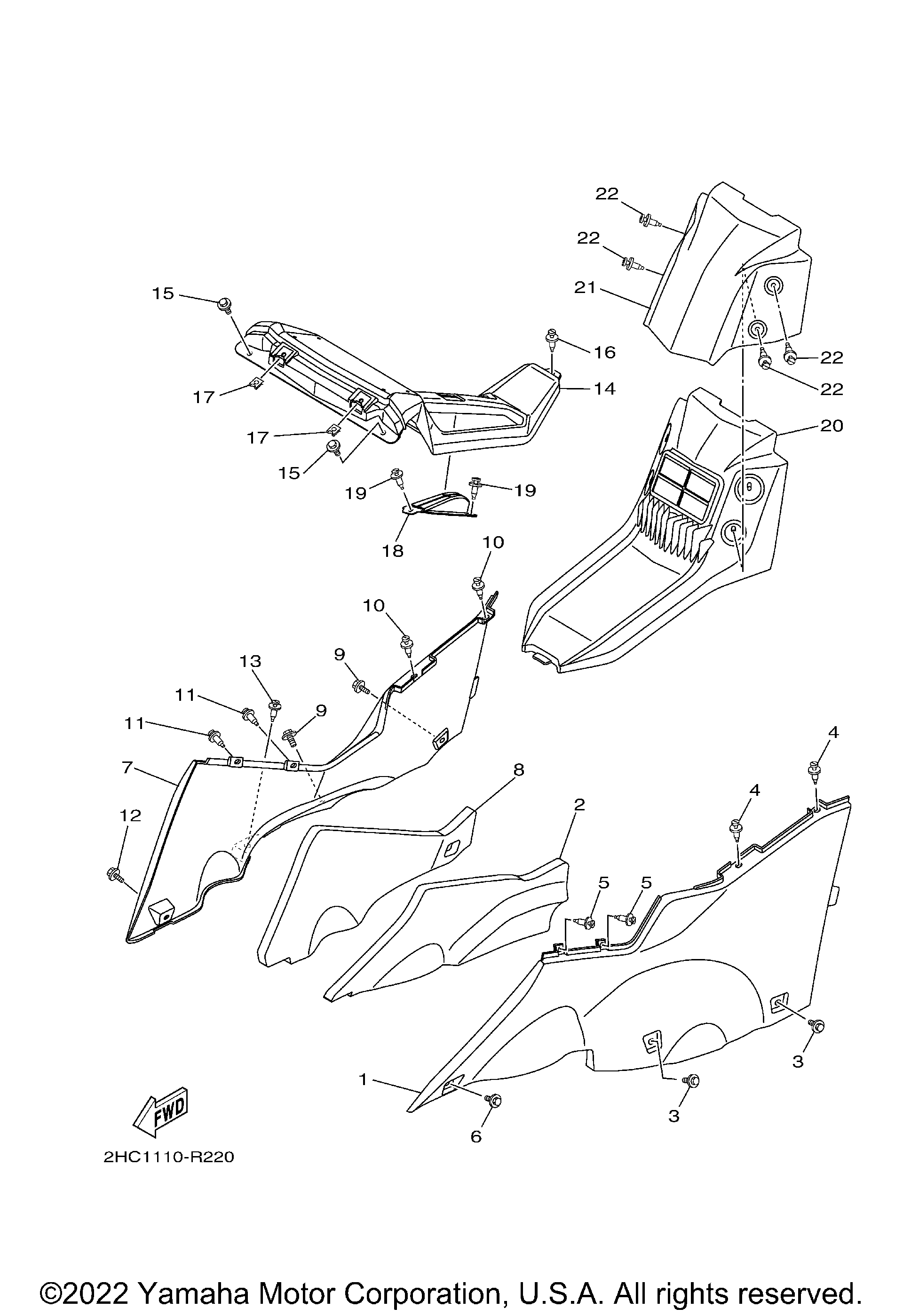

Схема боковой крышки 2 для YXZ1000R EPS SS SE (YXZ10YESHS)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL, CONSOLE 1 art. 2HC-F837L-00-00
По запросу
2
INSULATOR 3 art. 2HC-F172S-10-00
По запросу
3
BOLT, WITH WASHER art. 90119-06226-00
По запросу
4
RIVET art. 90269-07805-00
По запросу
5
RIVET art. 90269-07805-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
PANEL, CONSOLE 2 art. 2HC-F837M-00-00
По запросу
8
INSULATOR 4 art. 2HC-F173S-11-00
По запросу
9
BOLT, WITH WASHER art. 90119-06226-00
По запросу
10
RIVET art. 90269-07805-00
По запросу
11
RIVET art. 90269-07805-00
По запросу
12
BOLT, WITH WASHER art. 90119-06226-00
По запросу
13
RIVET art. 90269-07805-00
По запросу
14
COVER, TOP art. 2HC-F171A-00-00
По запросу
15
BOLT, WITH WASHER art. 90119-06226-00
По запросу
16
RIVET art. 90269-07805-00
По запросу
17
NUT, SPRING art. 90183-060A6-00
По запросу
18
COVER, HANDLE LEVER 1 art. 2HC-F6372-00-00
По запросу
19
RIVET art. 90269-07805-00
По запросу
20
COVER, BATTERY art. 2HC-F124E-01-00
По запросу
21
LID, COVER art. 2HC-F177B-A0-00
По запросу
22
RIVET art. 90269-07805-00
По запросу
