модель 2019 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXKD)

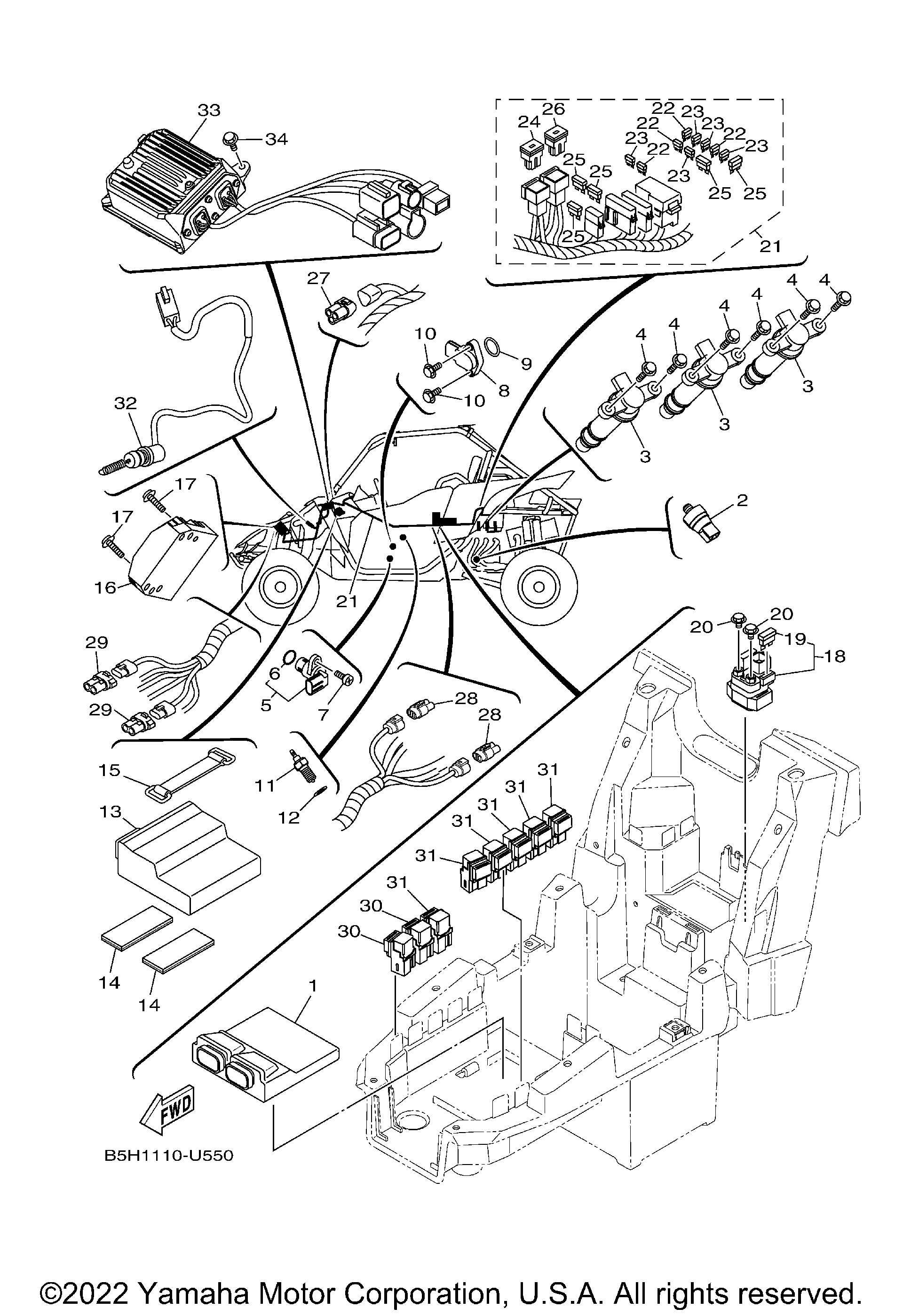

Схема электрооборудования 1 для YXZ1000R EPS SS (YXZ10YEXKD)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT ASSY art. B5H-8591A-00-00
По запросу
2
OIL PRESSURE SWITCH ASSY art. 8FP-82504-00-00
По запросу
3
IGNITION COIL ASSY art. 2HC-82310-00-00
По запросу
4
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
5
SENSOR, SPEED art. 1TP-83755-00-00
от 1 790 ₽
6
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
7
Болт Yamaha art. 91317-06016-00
По запросу
8
SENSOR, GEAR POSITION art. 2HC-85899-10-00
По запросу
9
O-RING art. 93210-17008-00
По запросу
10
BOLT, HEXAGON SOCKET HEAD(replaces 90110-05067-00) art. 90110-05038-00
По запросу
11
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
12
Прокладка art. 90430-10148-00
По запросу
13
MOTOR CONTROL UNIT ASSY art. B5H-86510-00-00
По запросу
14
DAMPER(replaces 34D-82176-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 1HP-H2176-00-00
По запросу
15
BAND, BATTERY art. 2T4-82131-00-00
По запросу
16
RECTIFIER & REGULATOR ASSY art. B5H-81960-00-00
По запросу
17
BOLT, FLANGE art. 90105-06833-00
По запросу
18
STARTER RELAY ASSY (RC19-077A) art. 4D3-81940-00-00
По запросу
19
. .FUSE (15A-BLUE) art. 36Y-82151-00-00
По запросу
20
Болт Yamaha art. 95022-06008-00
от 168 ₽
21
WIRE HARNESS ASSY art. B5H-82590-00-00
По запросу
22
Предохранитель 15А art. 67F-82151-50-00
По запросу
23
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
24
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
25
. .FUSE (30A-BL) art. 5JJ-82151-60-00
По запросу
26
. .FUSE (50A) art. 5JW-82151-10-00
По запросу
27
CONNECTOR art. 8CR-82378-00-00
По запросу
28
CONNECTOR art. B57-82378-00-00
По запросу
29
CONNECTOR art. B5H-82378-00-00
По запросу
30
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
31
Реле Yamaha art. 8DM-81950-11-00
По запросу
32
STOP SWITCH ASSY art. B90-82530-00-00
По запросу
33
POWER STRG. CONT. UNIT ASSY art. B5H-859A0-00-00
По запросу
34
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
