модель 2019 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXKD)

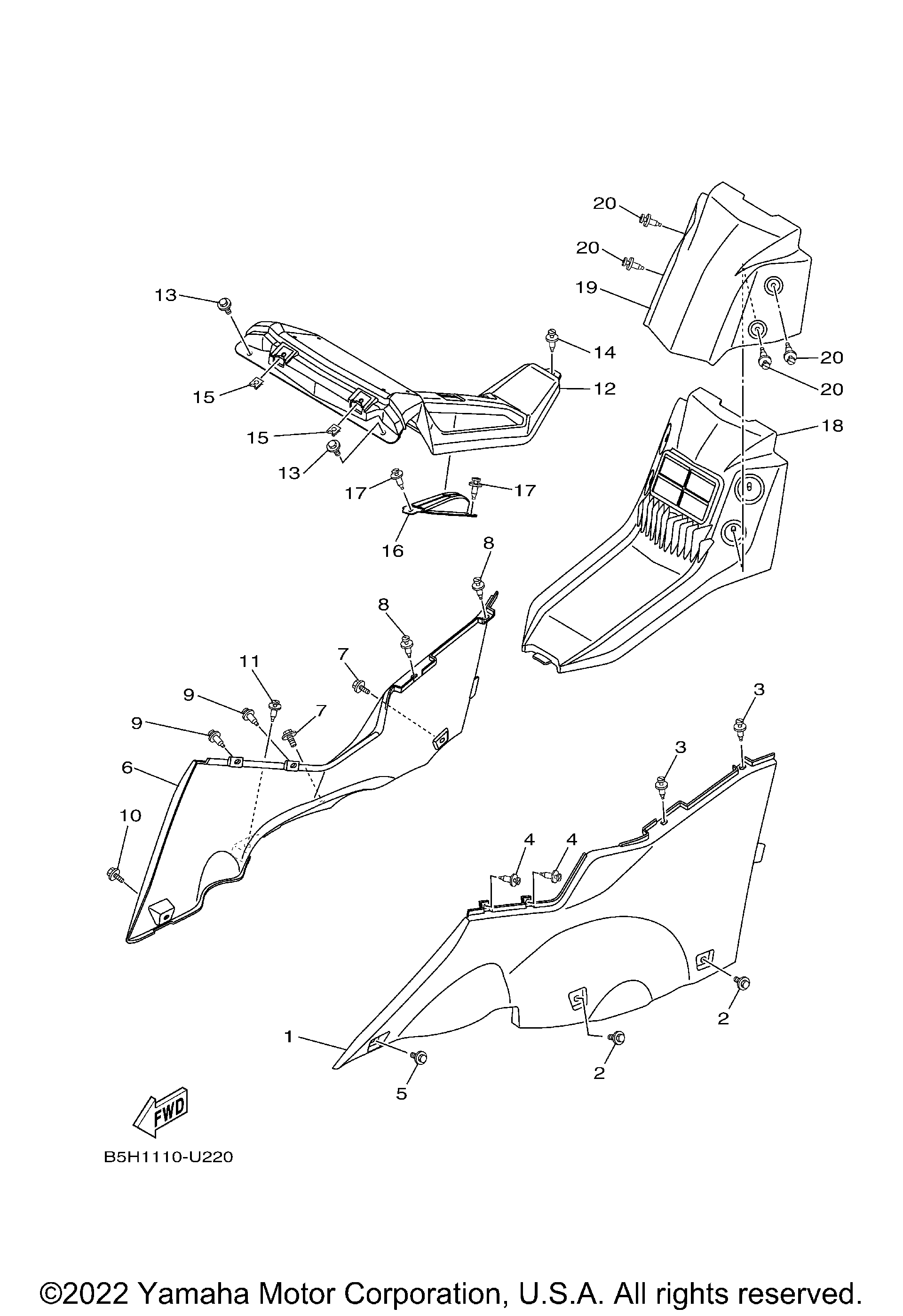

Схема боковой крышки 2 для YXZ1000R EPS SS (YXZ10YEXKD)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL, CONSOLE 1 art. 2HC-F837L-00-00
По запросу
2
BOLT, WITH WASHER art. 90119-06226-00
По запросу
3
RIVET art. 90269-07805-00
По запросу
4
RIVET art. 90269-07805-00
По запросу
5
BOLT, WITH WASHER art. 90119-06226-00
По запросу
6
PANEL, CONSOLE 2 art. 2HC-F837M-00-00
По запросу
7
BOLT, WITH WASHER art. 90119-06226-00
По запросу
8
RIVET art. 90269-07805-00
По запросу
9
RIVET art. 90269-07805-00
По запросу
10
BOLT, WITH WASHER art. 90119-06226-00
По запросу
11
RIVET art. 90269-07805-00
По запросу
12
COVER, TOP art. 2HC-F171A-40-00
По запросу
13
BOLT, WITH WASHER art. 90119-06226-00
По запросу
14
RIVET art. 90269-07805-00
По запросу
15
NUT, SPRING art. 90183-060A6-00
По запросу
16
COVER, HANDLE LEVER 1 art. 2HC-F6372-00-00
По запросу
17
RIVET art. 90269-07805-00
По запросу
18
COVER, BATTERY art. 2HC-F124E-40-00
По запросу
19
COVER art. 2HC-F117F-21-00
По запросу
20
RIVET art. 90269-07805-00
По запросу
