модель 2004 года
- Модель 3D
- Код модели 3D RFI

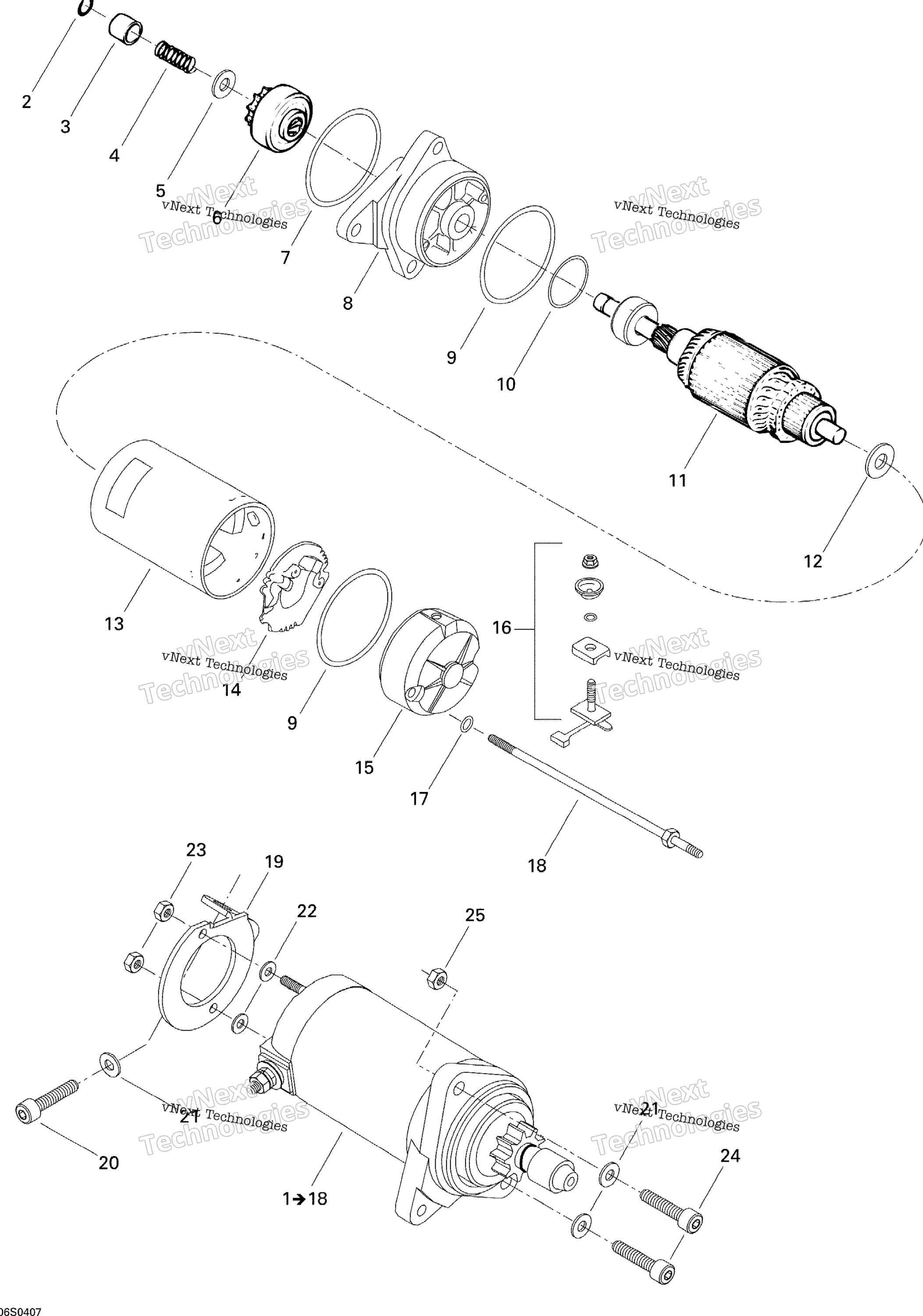

Схема электрооборудования Starter для 3D RFI
Схема
Детали
Номер
Наименование детали
Цена
1
Starter Ass’y Includes 1 to 18 art. 278001936
По запросу
2
SNAP RING art. 410207700
По запросу
3
Stopper Bushing art. 278000254
По запросу
4
Not Available As Spare Part - Spring art. XXXX
По запросу
5
WASHER PLATE art. 278001105
По запросу
6
STARTER CLUTCH ASS’Y art. 278001106
По запросу
7
O-RING art. 278000694
По запросу
8
Housing Ass’y art. 278001520
По запросу
9
O-Ring art. 278000695
По запросу
10
O-Ring art. 415129342
По запросу
11
Armature art. 278001108
По запросу
12
THRUST WASHER art. 278000056
По запросу
13
YOKE ASS’Y art. 278001109
По запросу
14
Brush Holder art. 278001296
По запросу
15
Rear Cover art. 278001111
По запросу
16
Щеточный узел Sea Doo art. 278001298
По запросу
17
O-RING art. 278000060
По запросу
18
RETAINER STUD art. 278000170
По запросу
19
STARTER SUPPORT art. 270000467
По запросу
20
Болт М8х16 Can Am art. 205081660
По запросу
21
Шайба 8 мм Can Am art. 234081600
от 168 ₽
22
Шайба BRP art. 234051600
от 168 ₽
23
Гайка Can Am art. 232551600
от 263 ₽
24
Socket Head Screw M8 X 45 art. 205084560
По запросу
25
Hex. Elastic Nut M8 art. 232581600
По запросу
