модель 2004 года
- Модель 3D
- Код модели 3D RFI

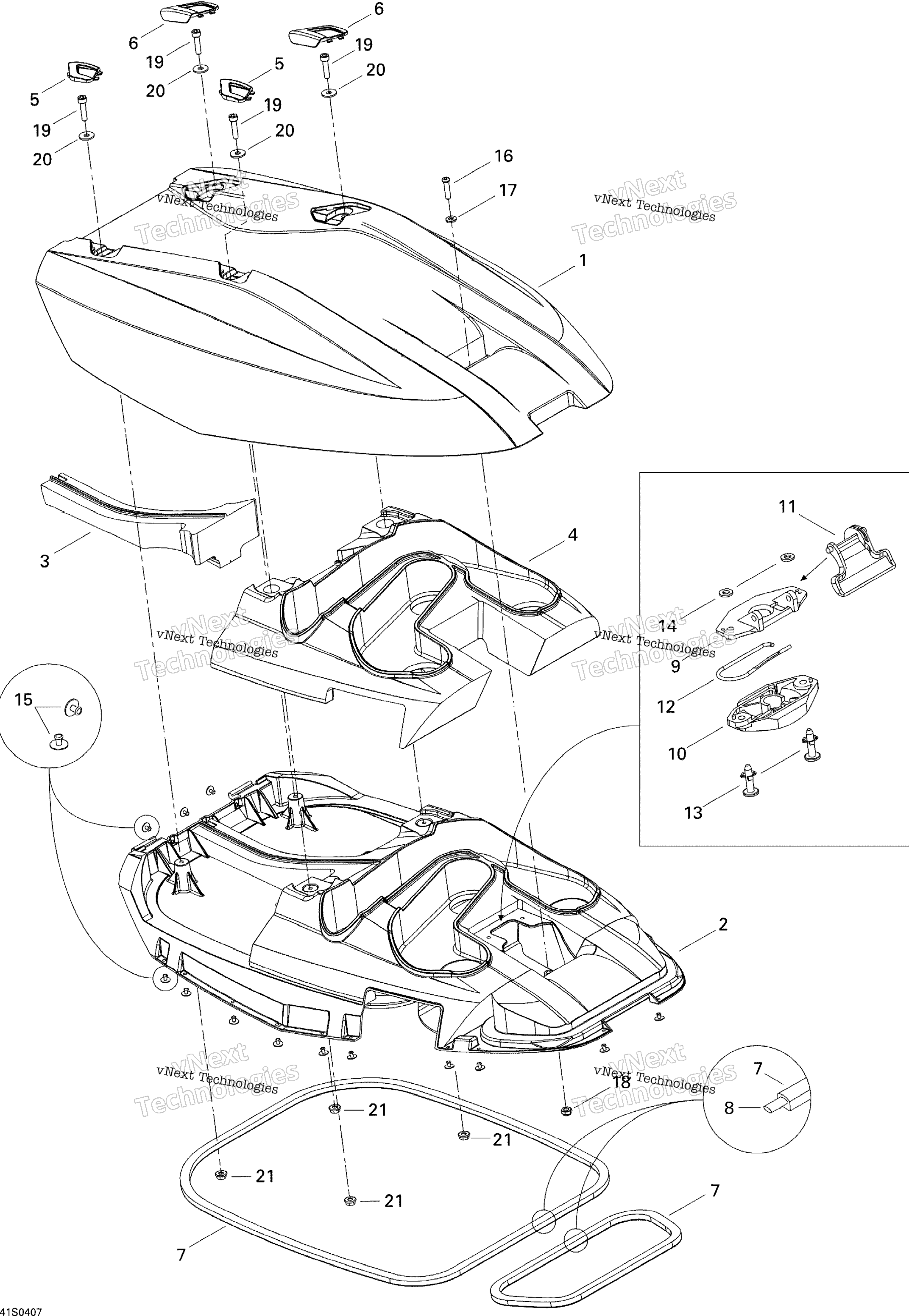

Схема двигателя Cover для 3D RFI
Схема
Детали
Номер
Наименование детали
Цена
1
Upper Engine Cover, Bombay Yellow art. 269700083
По запросу
2
Lower Engine Cover art. 269700084
По запросу
3
Front Ventilation Baffle art. 269700087
По запросу
4
Rear Ventilation Baffle art. 269700085
По запросу
5
LH Bolt Cover, Bombay Yellow art. 269700088
По запросу
6
RH Bolt Cover, Bombay Yellow art. 269700089
По запросу
7
Was 293200017 Neoprene Seal art. 219704365
По запросу
8
Was 705004062 Protector Tube art. 219704424
По запросу
9
Замок сиденья BRP art. 269700109
По запросу
10
Замок сиденья BRP art. 269700109
По запросу
11
Замок сиденья BRP art. 269700109
По запросу
12
Пружина защелки сиденья BRP art. 269700017
По запросу
13
RIVET 1/4 X 5/8 art. 293150074
По запросу
14
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
15
Pop Rivet 3/16” art. 293150092
По запросу
16
SOCKET SCREW M5 X 25 art. 205452560
По запросу
17
Шайба BRP art. 234052600
от 168 ₽
18
Гайка Can Am art. 232551600
от 263 ₽
19
Socket Head Screw M6 X 25, Scotch Grip art. 250000076
По запросу
20
Flat Washer M6, Stainless art. 234062600
По запросу
21
Hex. Flange Nut M6 art. 233161600
По запросу
