модель 2004 года
- Модель XP
- Код модели XP DI

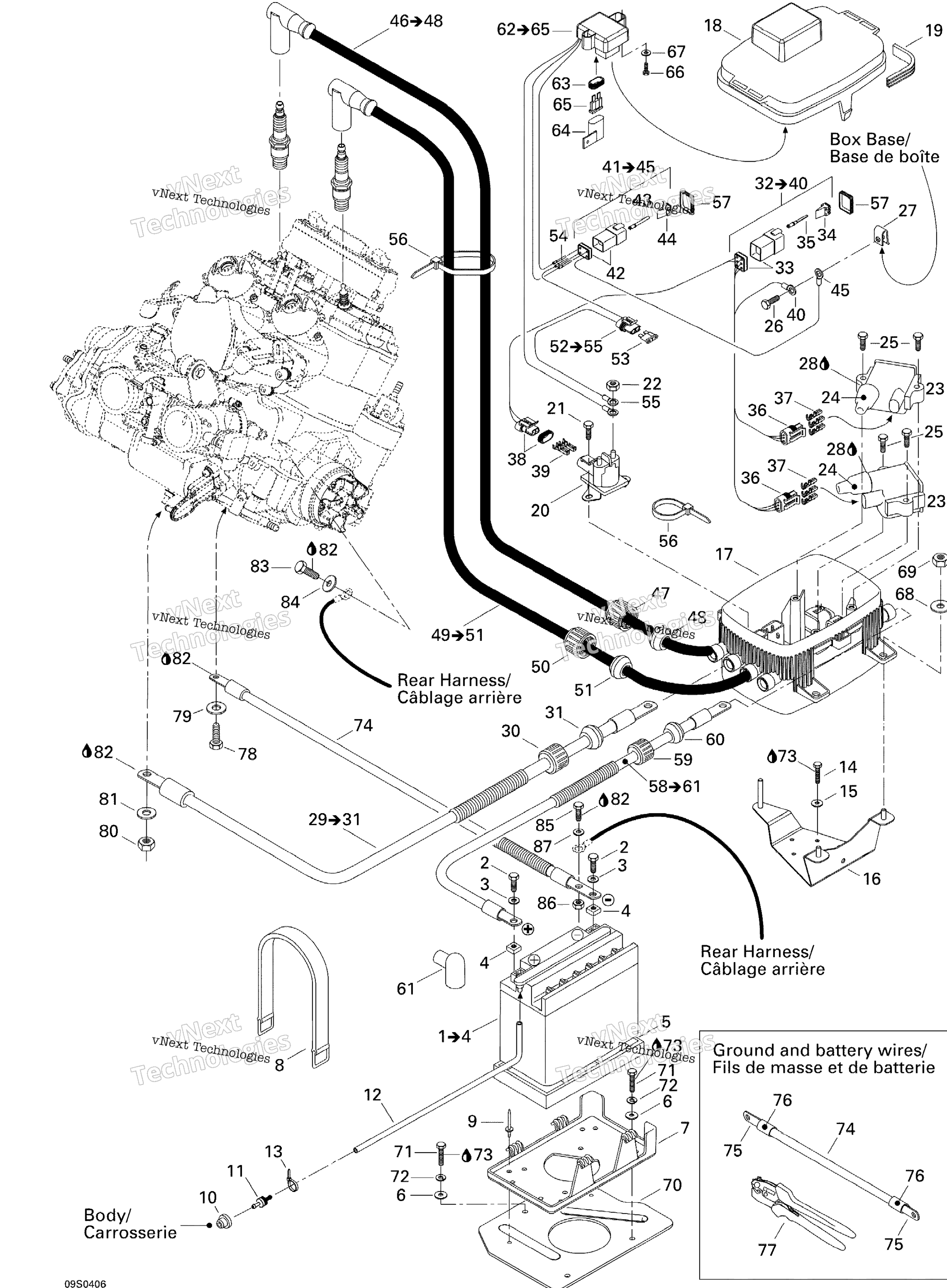

Схема электрооборудования System для XP DI
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор BRP art. 278001756
По запросу
2
Battery Screw art. 207161644
По запросу
3
FLAT WASHER 6 MM art. 211200018
По запросу
4
Гайка М6 BRP art. 232061414
от 168 ₽
5
Lower Battery Pad art. 278001746
По запросу
6
Шайба BRP art. 234052600
от 168 ₽
7
BATTERY SUPPORT art. 278001972
По запросу
8
Фиксатор АКБ резиновый Can Am art. 293850097
По запросу
9
Заклепка BRP art. 293150037
По запросу
10
Уплотнитель BRP art. 293720029
По запросу
11
CHECK VALVE art. 275500499
По запросу
12
HOSE 6 MM art. 275500446
По запросу
13
Хомут пластиковый BRP art. 293750001
от 168 ₽
14
Hex. Plastite Screw M4, 8 X 20 art. 243042060
По запросу
15
WASHER-LOCK IMPERIAL art. 211200043
По запросу
16
Electric Box Support art. 278001897
По запросу
17
Electric Box Base art. 278001761
По запросу
18
Box Cover art. 278001785
По запросу
19
GASKET art. 278001173
По запросу
20
Реле стартера Can Am art. 278003012
от 1 990 ₽
Аналог
1 990 ₽
Требуется 1 шт.
21
Hex. Flange Screw M6 X 10 art. 210261040
По запросу
22
Гайка Can Am art. 232561600
от 263 ₽
23
IGNITION COIL art. 278001451
По запросу
24
PROTECTOR CAP art. 278001470
По запросу
25
SCREW-TAPP.HEX.ISO.1479F art. 209463840
По запросу
26
Hex. Screw M6 X 16, Scotch Grip art. 207361660
По запросу
27
U Type Nut M6 art. 250100029
По запросу
28
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
29
Starter Positive Cable, Red Includes 29 to 31 art. 278001893
По запросу
30
Electric Wire Cap art. 278000100
По запросу
31
GROMMET art. 278000098
По запросу
32
Box Harness Includes 32 to 40 art. 278001458
По запросу
33
Female Connector, 6 Circuits art. 710001539
По запросу
34
Female Lock, 6 Circuits art. 278000735
По запросу
35
Разъем Sea Doo art. 278000631
от 525 ₽
36
MALE TERMINAL HOUSING, 3 CIRCUITS art. 278001467
По запросу
37
FEMALE TERMINAL art. 278001468
По запросу
38
Разъем BRP art. 278001113
от 1 796 ₽
39
Электрическая клемма "мама" BRP art. 278001114
от 473 ₽
40
Open Barrel Terminal art. 278001392
По запросу
41
Electric Box Harness Includes 41 to 45 art. 278001885
По запросу
42
FEMALE HOUSING, 4 CIRCUITS art. 278001477
По запросу
43
MALE TERMINAL art. 515175261
По запросу
44
MALE WEDGE, 4 CIRCUITS art. 278001478
По запросу
45
Not Available As Spare Part - Ring Terminal art. XXXX
По запросу
46
Кабель высоковольтный Sea Doo art. 278001454
от 11 718 ₽
47
Electric Wire Cap art. 278000100
По запросу
48
Grommet art. 278000682
По запросу
49
Coil Cable, 560 mm Includes 49 to 51 art. 278001521
По запросу
50
Electric Wire Cap art. 278000100
По запросу
51
Grommet art. 278000682
По запросу
52
Fuse Harness, 3 Amperes Includes 52 to 55 art. 278001884
По запросу
53
FUSE, 3 AMPERES art. 278001196
По запросу
54
MALE TERMINAL art. 515175261
По запросу
55
Ring Terminal art. 278000300
По запросу
56
Стяжка 142 мм BRP art. 293750002
По запросу
57
Gasket art. 293200055`
По запросу
58
Battery Positive Cable, Red Includes 58 to 61 art. 278001886
По запросу
59
Electric Wire Cap art. 278000100
По запросу
60
GROMMET art. 278000098
По запросу
61
PROTECTION CAP art. 278000020
По запросу
62
CUT-OFF RELAY Includes 62 to 65 art. 278001784
По запросу
63
Прокладка Can Am art. 278000805
от 420 ₽
64
Not Available As Spare Part - Fuse Holder Cover art. XXXX
По запросу
65
Fuse, 30 Amperes art. 410917200
По запросу
66
Болт BRP art. 243041660
По запросу
67
Шайба BRP art. 234051600
от 168 ₽
68
Flat Washer M6, Stainless art. 234062600
По запросу
69
Гайка Can Am art. 232561600
от 263 ₽
70
Support Plate art. 292001008
По запросу
71
Болт 10-14 X 7/8 BRP art. 211000023
По запросу
72
Helical Lock Washer M5 art. 234151601
По запросу
73
Loctite 271, 10 ml art. 293800005
По запросу
74
Ground Cable, Black art. 278001877
По запросу
75
Not Available As Spare Part - Terminal 90° (Big Hole) art. XXXX
По запросу
76
Not Available As Spare Part - Heat Shrink art. XXXX
По запросу
77
Not Available As Spare Part - Crimp Plier art. XXXX
По запросу
78
Hex. Screw M10 X 20, Scotch Grip art. 207302060
По запросу
79
Шайба BRP art. 234001600
По запросу
80
Гайка Can Am art. 232561600
от 263 ₽
81
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
82
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
83
Hex. Screw M6 X 12, Scotch Grip art. 207361260
По запросу
84
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
85
Hex. Cap Screw M6 X 12 art. 207161260
По запросу
86
Гайка Can Am art. 232561600
от 263 ₽
87
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
