модель 2004 года
- Модель XP
- Код модели XP DI

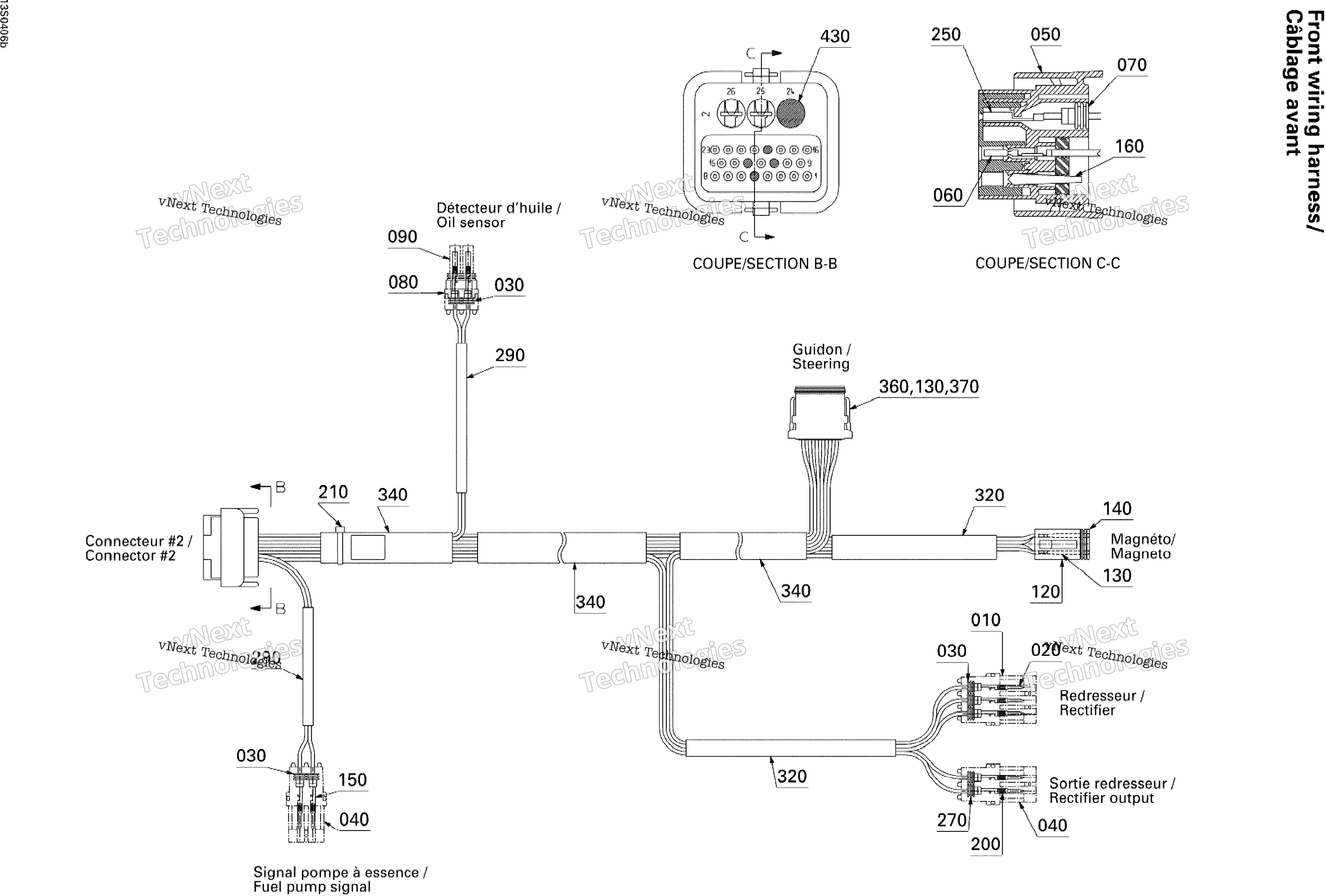

Схема передней части Wiring Harness для XP DI
Схема
Детали
Номер
Наименование детали
Цена
10
Female Terminal Housing, 3 Circuits art. 278000281
По запросу
10
Front Wiring Harness Includes 10 to 430 art. 278001879
По запросу
20
Male Terminal art. 409004300
По запросу
30
Диэлектрический колпачок BRP art. 278000218
По запросу
40
Корпус разьема BRP art. 278000217
от 987 ₽
50
Male Terminal Housing, 26 Circuits art. 278001062
По запросу
60
FEMALE TERMINAL art. 278000995
По запросу
70
Seal art. 278001223
По запросу
80
Разъем для подключения аксессуаров BRP art. 278000220
По запросу
90
Электрическая клемма "мама" BRP art. 278000223
от 473 ₽
120
Male Connector, 6 Circuits art. 710001540
По запросу
130
Female Terminal art. 278000632
По запросу
140
MALE LOCK, 6 CIRCUITS art. 278000737
По запросу
150
Разьем art. 278000222
от 420 ₽
160
SEALING CAP art. 293000070
По запросу
200
MALE TERMINAL art. 278001576
По запросу
210
Стяжка 142 мм BRP art. 293750002
По запросу
250
FEMALE TERMINAL art. 409011700
По запросу
270
WIRE SEAL art. 278001505
По запросу
290
Not Available As Spare Part - Tubing 6 mm art. XXXX
По запросу
320
Not Available As Spare Part - Tubing 12 mm art. XXXX
По запросу
340
Not Available As Spare Part - Tubing 19 mm art. XXXX
По запросу
360
Female Terminal Housing, 12 Circuits art. 278002377
По запросу
370
Female Lock, 12 Circuits art. 409015700
По запросу
430
SEAL art. 409013900
По запросу
