модель 2010 года
- Модель WAKE 215
- Код модели Wake PRO 215

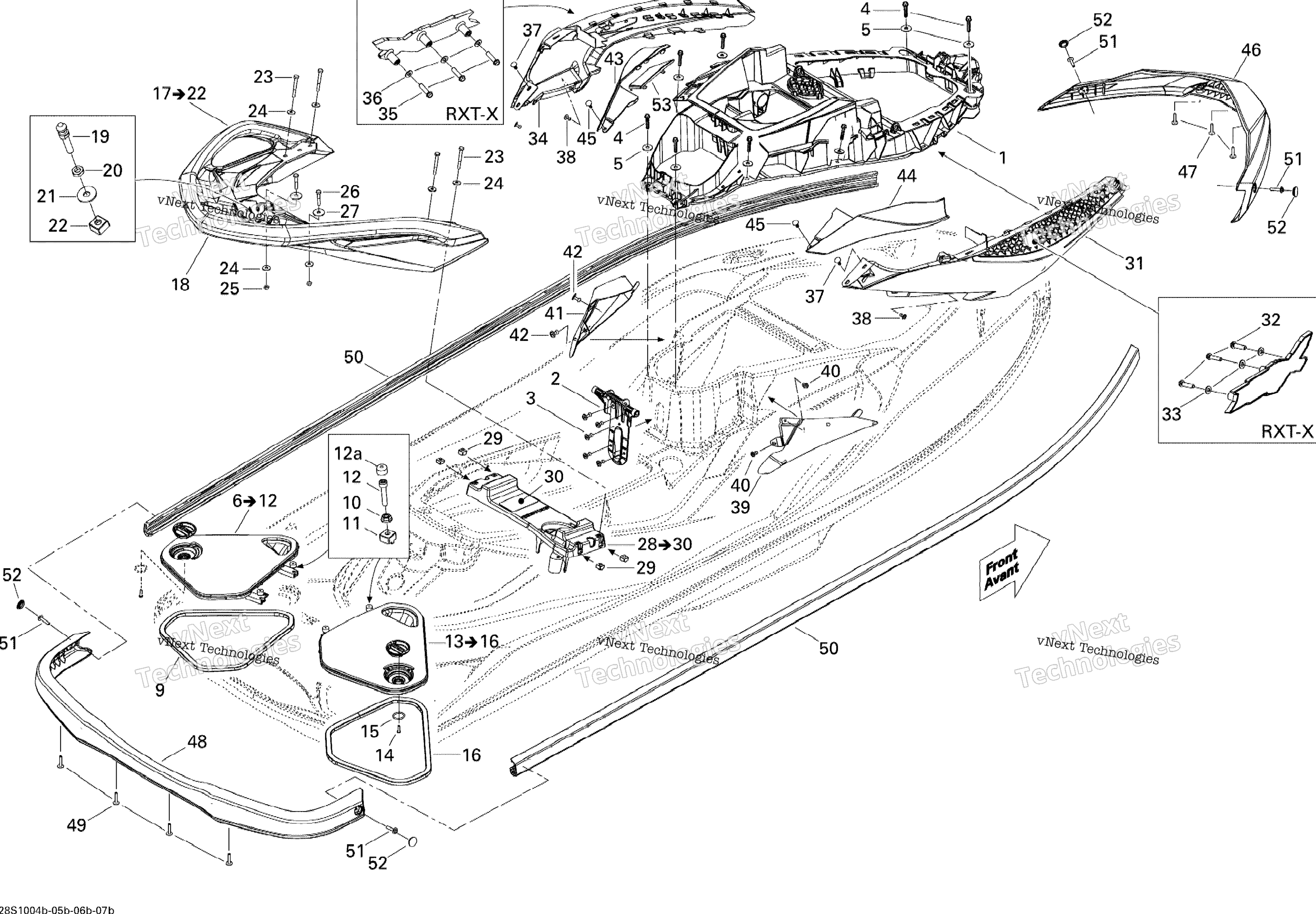

Схема body, задний View 2 для Wake PRO 215
Схема
Детали
Номер
Наименование детали
Цена
1
Front Module art. 291004595
По запросу
2
Кронштейн сиденья Sea Doo art. 269002162
По запросу
3
Заклепка BRP art. 293150123
По запросу
4
Plastite Hex. Screw M6.8 X 35 art. 243163560
По запросу
5
Шайба Sea Doo art. 234082600
от 326 ₽
6
Левая крышка Sea Doo art. 291003686
По запросу
9
Was 293200017 Neoprene Seal art. 219704365
По запросу
10
Hex. Flange Nut M6 art. 233161600
По запросу
11
Nut Housing Ass’y art. 269501166
По запросу
12
Socket Head Screw M6 X 30 art. 205063060
По запросу
12
Rubber Stopper art. 291003688
По запросу
13
RH Access Cover Ass’y Includes 13 to 16 art. 291003687
По запросу
14
Болт 10-14 X 7/8 BRP art. 211000023
По запросу
15
Уплотнительное кольцо BRP art. 293300121
По запросу
16
Was 293200017 Neoprene Seal art. 219704365
По запросу
17
Not Available As Spare Part - Rear Handle Ass’y Includes 17 to 22 art. XXXX
По запросу
18
GRAB HANDLE art. 269001506
По запросу
19
Seat Stud art. 291003878
По запросу
20
Гайка Can Am art. 232100600
от 420 ₽
21
Шайба Can Am art. 234002600
от 326 ₽
22
NUT HOUSING ASS’Y art. 271000598
По запросу
23
Hex. Screw M6 X 50 art. 207065060
По запросу
24
Flat Washer M6, Stainless art. 234062600
По запросу
25
Elastic Stop Nut M6, Brass art. 232561200
По запросу
26
Болт BRP art. 207063560
По запросу
27
Шайба BRP art. 250200022
По запросу
28
Lower Deck Ass’y Includes 28 to 30 art. 291002947
По запросу
29
Nut Housing Ass’y art. 269501166
По запросу
30
CAUTION ENGINE OIL art. 219903184
По запросу
31
RH FRONT COVER ASS’Y art. 291002939
По запросу
32
Not Available As Spare Parts art. XXX
По запросу
33
Not Available As Spare Parts art. XXX
По запросу
34
LH FRONT COVER ASS’Y art. 291002943
По запросу
35
Not Available As Spare Parts art. XXX
По запросу
36
Not Available As Spare Parts art. XXX
По запросу
37
Клипса черная BRP art. 293730006
По запросу
38
Заклепка BRP art. 293150123
По запросу
39
RH Seat Pad, Black art. 291003985
По запросу
40
Заклепка BRP art. 293150123
По запросу
41
LH Seat Pad, Black art. 291003986
По запросу
42
Заклепка BRP art. 293150123
По запросу
43
LH Upper Cap art. 291002920
По запросу
44
RH UPPER CAP art. 291002922
По запросу
45
Клипса черная BRP art. 293730006
По запросу
46
Бампер передний Sea Doo art. 291004275
По запросу
47
Болт M6.8 BRP art. 250000399
По запросу
48
Задний бампер BRP art. 291004274
По запросу
49
Болт M6.8 BRP art. 250000399
По запросу
50
Бампер BRP art. 291003872
По запросу
51
Болт M6.8 BRP art. 250000399
По запросу
52
Заглушка привального бруса BRP art. 291002744
По запросу
53
FRONT REWINDER CAP art. 291002756
По запросу
