модель 2000 года
- Модель SV1200
- Код модели SUV1200 (SV1200Y)

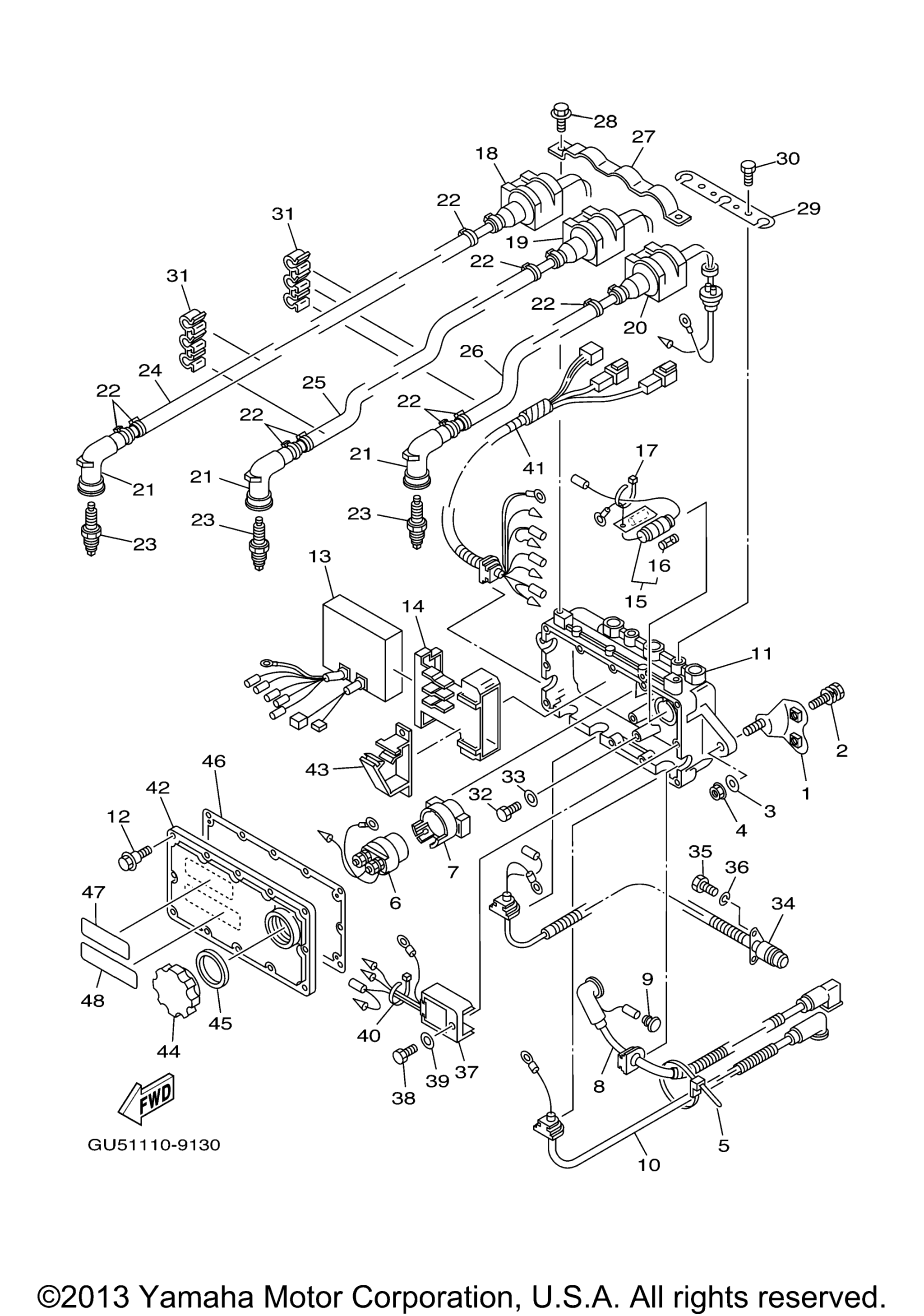

Схема электрооборудования 1 для SUV1200 (SV1200Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Electric Box art. F0E-6815D-00-00
По запросу
2
Bolt, With Washer art. 90119-06940-00
По запросу
3
Washer YMUS art. 9299R-08200-00
По запросу
4
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
5
Зажим Yamaha art. 90464-32801-00
По запросу
6
Starter Relay Assy art. 6G1-81941-10-00
от 1 490 ₽
Аналог
Реле электростартера для Yamaha 6-90/F9.9-15/F40-F60, Skipper
art. SK6G1-81941-10
1 490 ₽
Требуется 1 шт.
7
Holder, Relay art. 6M6-81952-01-00
По запросу
8
Wire, Lead art. 61L-82117-10-00
По запросу
9
Cover, Lead Wire art. 703-82119-00-00
По запросу
10
Провод электрический Yamaha art. 62E-82117-20-00
от 10 185 ₽
11
Housing art. 65U-8552A-00-94
По запросу
12
Bolt art. 90109-05MA0-00
По запросу
13
C.D.I. Unit art. 65U-85540-00-00
По запросу
14
Band art. 65U-85546-00-00
По запросу
15
Fuse Holder Assy art. 65U-82150-00-00
По запросу
16
. .Fuse (10A) art. 1E6-82151-00-00
По запросу
17
Хомут Yamaha art. 90465-10098-00
от 368 ₽
18
Ignition Coil Assy art. 65U-85570-00-00
По запросу
19
Ignition Coil Assy art. 66G-85570-10-00
По запросу
20
Ignition Coil Assy art. 66G-85570-20-00
По запросу
21
Plug Cap Assy art. 63M-82370-01-00
По запросу
22
Хомут Yamaha art. 90465-10098-00
от 368 ₽
23
Свеча зажигания BR8HS-10 Yamaha 94702-00247-00 art. BR8-HS000-00-00
от 788 ₽
24
Tube, Cord 2 art. 63M-82351-00-00
По запросу
25
Tube, Cord art. 63M-82351-00-00
По запросу
26
Tube, Cord art. 66G-82351-00-00
По запросу
27
Bracket art. 65U-85542-00-00
По запросу
28
Bolt, With Washer art. 97E95-08516-00
По запросу
29
Cover art. 65U-85525-00-00
По запросу
30
Bolt art. 97080-06012-00
По запросу
31
Clamp, Cord art. 65U-81317-10-00
По запросу
32
Bolt art. 97080-06012-00
По запросу
33
Шайба Yamaha art. 92990-06600-00
от 420 ₽
34
Thermoswitch Assembly art. 65U-82560-00-00
По запросу
35
Болт Yamaha art. 97D95-06016-00
По запросу
36
Шайба Yamaha art. 92995-06100-00
от 473 ₽
37
Rectifier & Regulator Assy art. 6H2-81960-00-00
от 1 470 ₽
Аналог
Выпрямитель регулятор А для Yamaha 25-70, Skipper
art. SK6H2-81960-00
1 470 ₽
Требуется 1 шт.
38
Bolt art. 97080-06020-00
По запросу
39
Шайба Yamaha art. 92990-06600-00
от 420 ₽
40
Хомут Yamaha art. 90465-10098-00
от 368 ₽
41
Extension, Wire Lead art. 66G-82553-00-00
По запросу
42
Cover, Case art. 65U-8552E-00-00
По запросу
43
Clamp art. 90464-06M29-00
По запросу
44
Cap art. 6M6-8132W-00-00
По запросу
45
Gasket art. 6M6-81844-00-00
По запросу
46
Gasket, Terminal art. 65U-81921-00-00
По запросу
47
Mark 3 art. 6R7-83623-40-00
По запросу
48
Plate, Epa art. 65U-2179X-01-00
По запросу
