модель 2000 года
- Модель SV1200
- Код модели SUV1200 (SV1200Y)

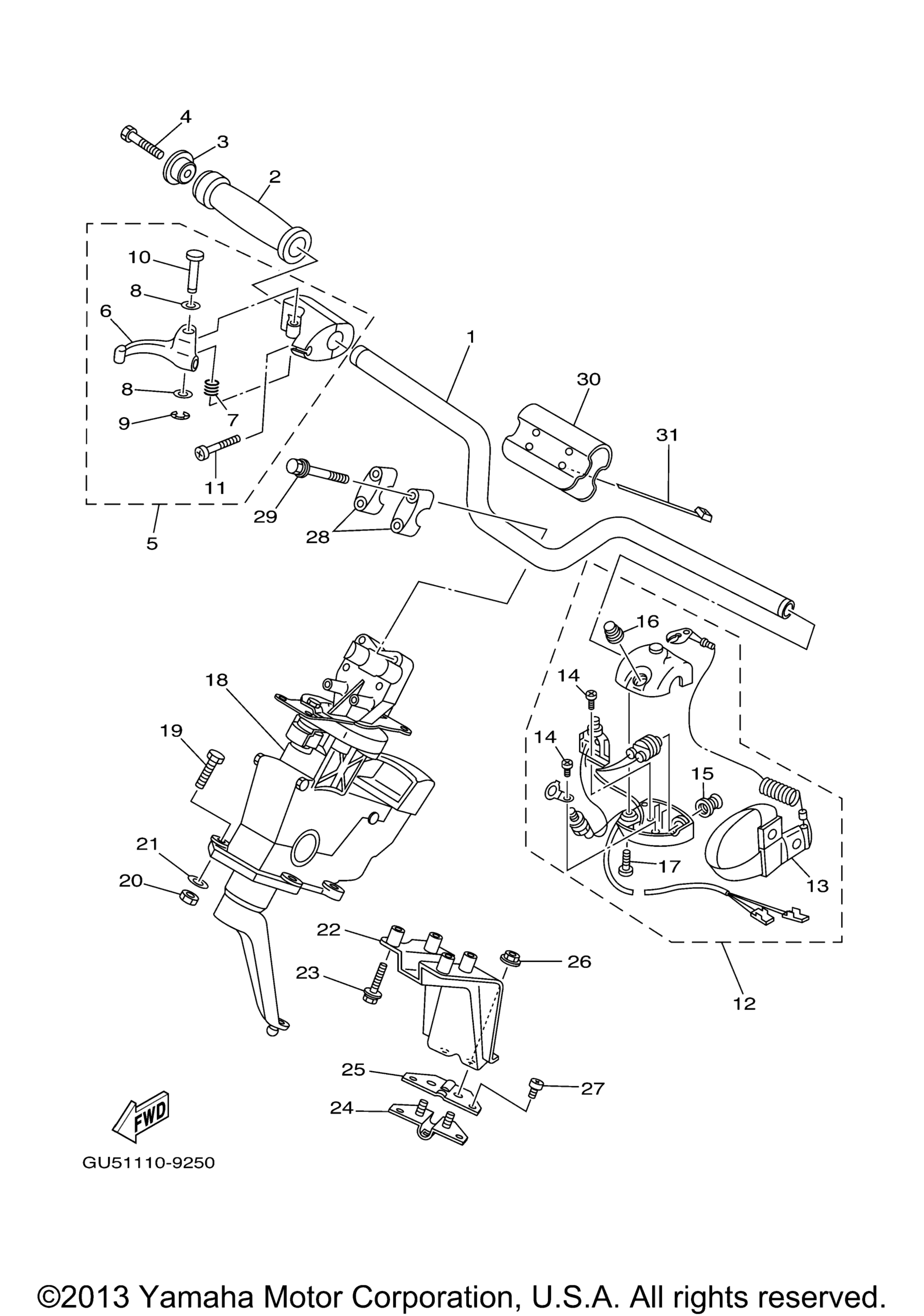

Схема рулевого управления 1 для SUV1200 (SV1200Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle YMUS art. F0D-U1552-00-00
По запросу
2
Grip, Handle YMUS art. GP7-U155D-01-00
По запросу
3
Grip, End YMUS art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. Screw Assy art. 98580-05525-00
По запросу
12
Switch Box Assy art. GP7-68310-01-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. Start Button Comp art. FK7-68313-02-00
По запросу
17
. Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Master Assembly art. GU5-61400-04-00
По запросу
19
Болт Yamaha art. 97095-08035-00
от 683 ₽
20
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
21
Washer YMUS art. 9299R-08200-00
По запросу
22
Bracket, Stopper Cable art. GU5-61467-01-00
По запросу
23
Bolt, With Washer art. 90119-06964-00
По запросу
24
Stopper, Cable art. GU5-61468-00-00
По запросу
25
Holder, Stopper art. GU5-6146K-00-00
По запросу
26
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
27
Screw, Pan Head art. 98580-04006-00
По запросу
28
Holder, Handle Upper art. EU0-23814-31-00
По запросу
29
Bolt, With Washer YMUS art. 90119-089U1-00
По запросу
30
Pad 1 art. GU5-6156E-00-00
По запросу
31
Band YMUS art. 90601-200U2-00
По запросу
