модель 2000 года
- Модель XL700
- Код модели XL700 (XL700Y)

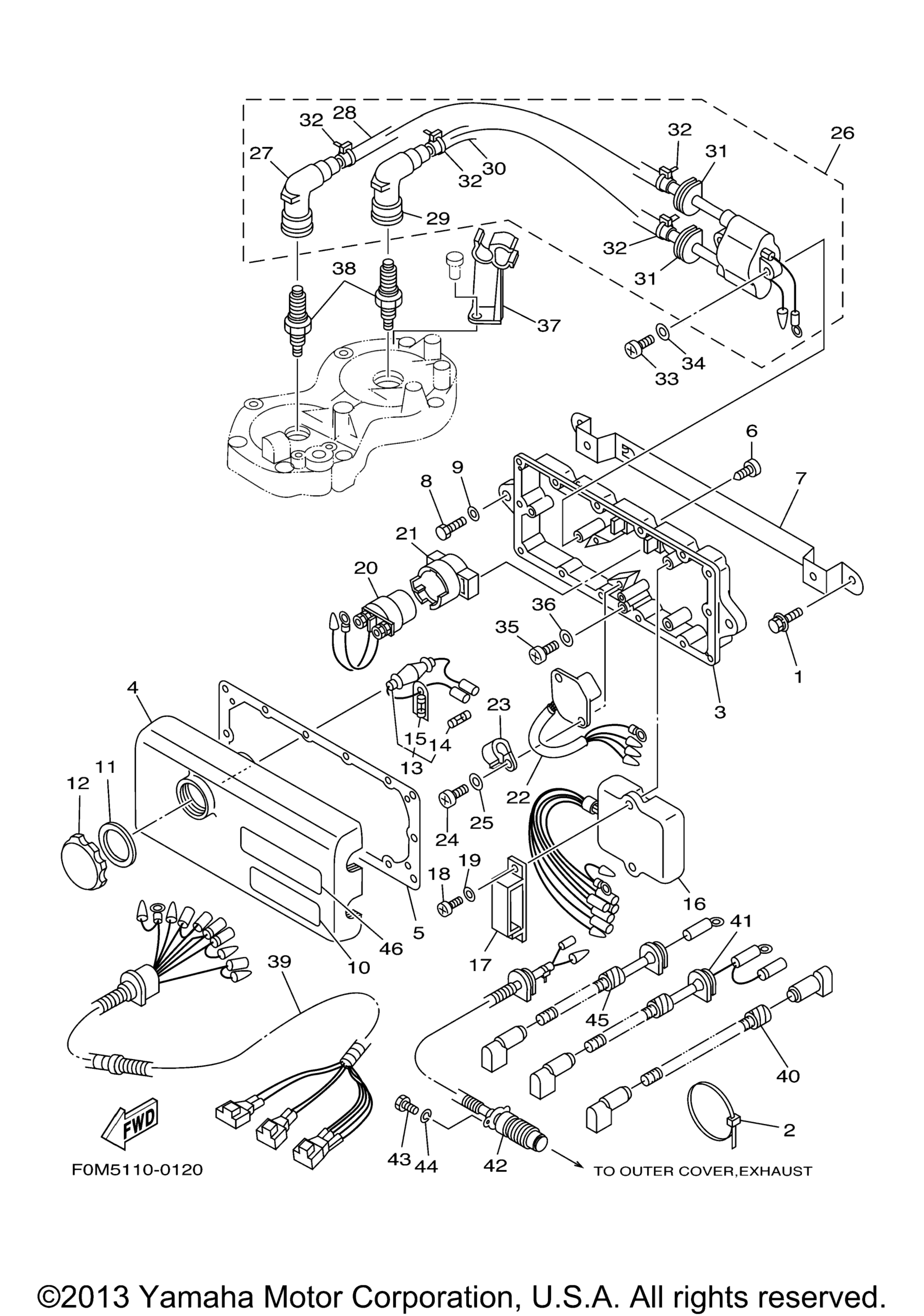

Схема электрооборудования 1 для XL700 (XL700Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
2
Band art. 90601-20009-00
По запросу
3
Housing art. 62L-8552A-00-8P
По запросу
4
Cover, Case art. 6M6-8552E-01-00
По запросу
5
Gasket, Terminal art. 6M6-81921-00-00
По запросу
6
Screw, Tapping art. 97780-60625-00
По запросу
7
Bracket art. 66D-85542-00-00
По запросу
8
.Bolt art. 97095-08025-00
По запросу
9
Шайба Yamaha art. 92990-08600-00
от 368 ₽
10
Mark 3 art. 6R7-83623-40-00
По запросу
11
Gasket art. 6M6-81844-00-00
По запросу
12
Cap art. 6M6-8132W-00-00
По запросу
13
Fuse Holder Assy art. 6K8-82150-02-00
По запросу
14
. .Fuse (10A) art. 1E6-82151-00-00
По запросу
15
. .Fuse Spear (10A) art. 6K8-82159-01-00
По запросу
16
C.D.I. Unit Assy art. 62T-85540-04-00
По запросу
17
Clamp art. 90464-06M29-00
По запросу
18
Screw, Pan Head art. 98580-06016-00
По запросу
19
Шайба Yamaha art. 92990-06600-00
от 420 ₽
20
Starter Relay Assy art. 6G1-81941-10-00
от 1 490 ₽
Аналог
Реле электростартера для Yamaha 6-90/F9.9-15/F40-F60, Skipper
art. SK6G1-81941-10
1 490 ₽
Требуется 1 шт.
21
Holder, Relay art. 6M6-81952-01-00
По запросу
22
Rectifier & Regulator Assy art. 6M6-81960-A0-00
По запросу
23
.Clamp art. 90465-06M86-00
По запросу
24
Screw, Pan Head art. 98580-06016-00
По запросу
25
Шайба Yamaha art. 92990-06600-00
от 420 ₽
26
Ignition Coil Assy art. 62E-85570-11-00
По запросу
27
. Cap, Plug art. 62E-82371-11-00
от 350 ₽
Аналог
Колпачок свечной с бронепроводом Skipper для Yamaha 9,9/15/40
art. SK62E-82371-11-W
650 ₽
Требуется 1 шт.
28
. .Tube, Cord art. 62E-82351-01-00
По запросу
29
. Cap, Plug art. 62E-82371-11-00
от 350 ₽
Аналог
Колпачок свечной с бронепроводом Skipper для Yamaha 9,9/15/40
art. SK62E-82371-11-W
650 ₽
Требуется 1 шт.
30
. .Tube, Cord 2 art. 62E-82352-01-00
По запросу
31
. Grommet art. 90480-06M43-00
По запросу
32
Хомут Yamaha art. 90465-10098-00
от 368 ₽
33
Screw, Pan Head art. 97885-06030-00
По запросу
34
Шайба Yamaha art. 92990-06600-00
от 420 ₽
35
Screw, Pan Head art. 98580-06016-00
По запросу
36
Шайба Yamaha art. 92990-06600-00
от 420 ₽
37
Clamp, Cord art. 62T-82361-00-00
По запросу
38
Свеча зажигания BR8HS-10 Yamaha 94702-00247-00 art. BR8-HS000-00-00
от 788 ₽
39
Extension, Wire Lead art. 63N-82553-00-00
По запросу
40
Wire, Lead art. 63N-82117-00-00
По запросу
41
Wire, Lead art. 63N-82117-11-00
По запросу
42
Thermoswitch Assy art. 62T-82560-01-00
По запросу
43
Болт Yamaha art. 97D95-06016-00
По запросу
44
Шайба Yamaha art. 92995-06100-00
от 473 ₽
45
Wire, Lead art. 62L-82117-20-00
По запросу
46
Plate, Epa art. 67E-2179X-01-00
По запросу
