модель 2000 года
- Модель XL700
- Код модели XL700 (XL700Y)

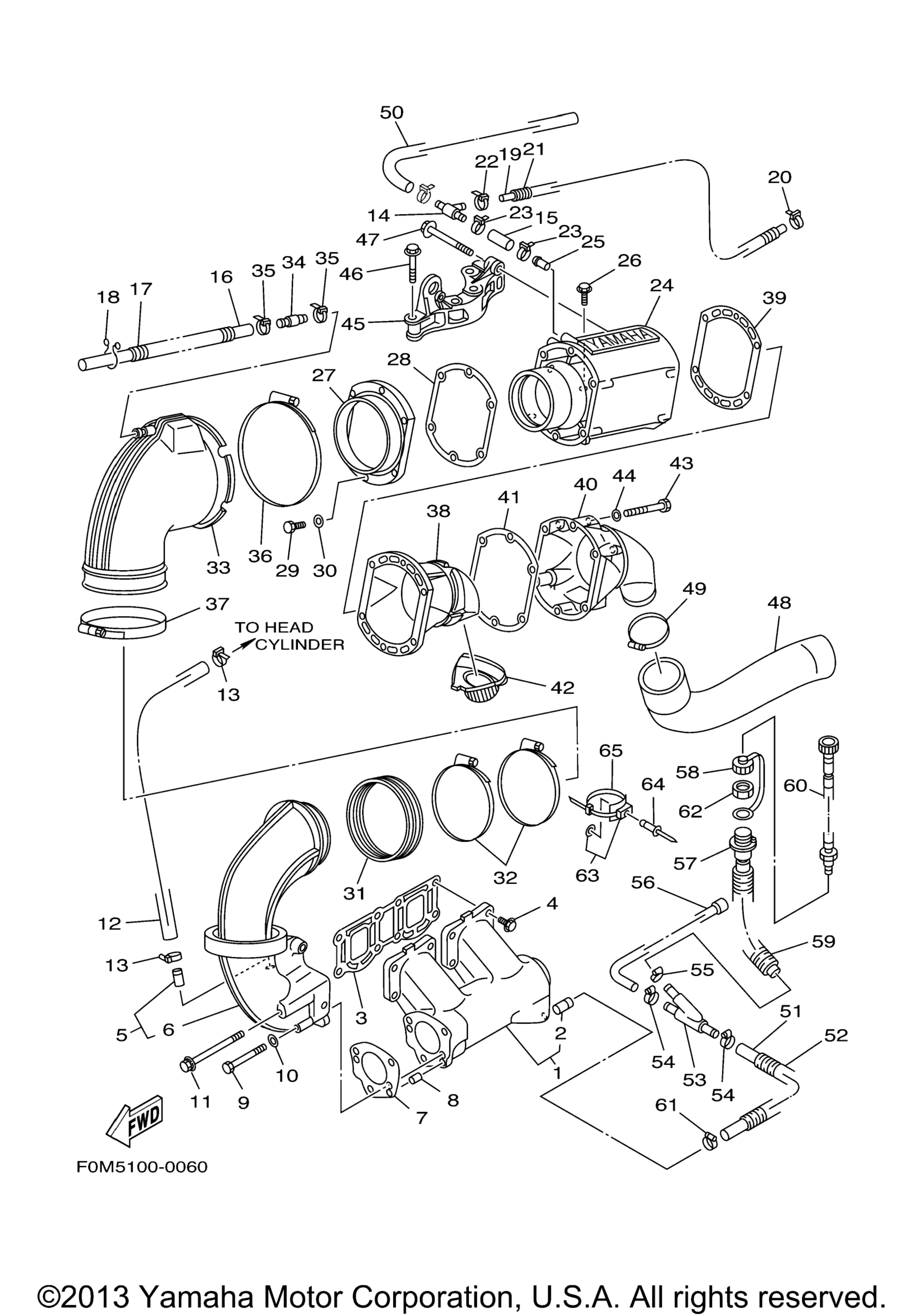

Схема выхлопной системы 1 для XL700 (XL700Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Muffler 1 art. 62T-14711-10-94
По запросу
2
. .Nipple art. 6K8-51129-00-00
По запросу
3
.Gasket, Exhaust Pipe art. 62T-14613-01-00
По запросу
4
Bolt, Flange art. 90105-10M60-00
По запросу
5
Ring, Joint art. 62T-14712-00-94
По запросу
6
. .Nipple art. 6K8-51129-00-00
По запросу
7
.Gasket, Muffler Damper 2 art. 62T-14749-02-00
По запросу
8
Pin, Dowel art. 93605-12M21-00
По запросу
9
Bolt art. 97013-08075-00
По запросу
10
Шайба Yamaha art. 92990-08600-00
от 368 ₽
11
Bolt, With Washer art. 90119-08M11-00
По запросу
12
Hose (L260) art. 90445-14M25-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Pipe, Joint 4 art. 63N-24378-00-00
По запросу
15
Hose (L50) art. 90445-21M02-00
По запросу
16
Hose (L890) art. 90445-14M22-00
По запросу
17
Hose (L340) art. 90446-20M31-00
По запросу
18
Clamp art. 90464-15M11-00
По запросу
19
Hose (L380) art. 90445-14M25-00
По запросу
20
Хомут Yamaha art. 90465-10098-00
от 368 ₽
21
Hose (L340) art. 90446-20M31-00
По запросу
22
Хомут Yamaha art. 90465-10098-00
от 368 ₽
23
Clamp art. 90465-11M59-00
По запросу
24
Muffler 2 art. 62T-14721-00-8S
По запросу
25
Pipe, Joint art. 62T-14485-10-00
По запросу
26
Bolt, Flange art. 90105-10M60-00
По запросу
27
Outer Cover, Exhaust art. 62T-41113-00-8S
По запросу
28
.Gasket, Exhaust Outer Cover art. 62T-41114-01-00
По запросу
29
Bolt art. 97013-06025-00
По запросу
30
Шайба Yamaha art. 92990-06600-00
от 420 ₽
31
Joint, Exhaust 2 art. 62T-14625-00-00
По запросу
32
Hose Clamp Assy art. 90450-99M06-00
По запросу
33
Joint, Exhaust 1 art. 62T-14615-01-00
По запросу
34
Pipe, Joint 2 art. 6R3-24377-00-00
По запросу
35
Хомут Yamaha art. 90465-10098-00
от 368 ₽
36
Hose Clamp Assy art. 90450-99M18-00
По запросу
37
Hose Clamp Assy art. 90450-99M02-00
По запросу
38
Inner Cover, Exhaust art. 62T-41121-00-8S
По запросу
39
.Gasket, Exhaust Inner Cover art. 62T-41122-00-00
По запросу
40
Outer Cover, Exhaust art. 62T-41123-01-8S
По запросу
41
.Gasket, Exhaust Outer Cover art. 62T-41124-00-00
По запросу
42
Seal, Rubber 1 art. 63N-15761-00-00
По запросу
43
Bolt art. 97013-06070-00
По запросу
44
Шайба Yamaha art. 92990-06600-00
от 420 ₽
45
Stay, Muffler 1 art. 62T-14771-00-00
По запросу
46
Bolt, With Washer art. 90119-10M17-00
По запросу
47
Bolt, Flange art. 90105-10M88-00
По запросу
48
Pipe, Outlet art. 63N-14752-30-00
По запросу
49
Clamp art. 90450-70M03-00
По запросу
50
Hose (L1390) art. 90445-21M00-00
По запросу
51
Hose (L500) art. 90445-14M03-00
По запросу
52
Hose (L445) art. 90446-20M65-00
По запросу
53
Joint, Hose 1 art. 64X-12581-00-00
По запросу
54
Hose Clamp Assy art. 90450-14M05-00
По запросу
55
Hose Clamp Assy art. 90450-18M09-00
По запросу
56
Pipe, Water art. 65R-12564-00-00
По запросу
57
Joint Assy art. 64T-12580-00-00
По запросу
58
Cap,1 art. 682-84385-01-00
По запросу
59
Hose (L420) art. 90446-24M89-00
По запросу
60
Conduction Assy art. 67X-E2590-00-00
По запросу
61
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
62
Nut art. EU0-61652-00-00
По запросу
63
Clamp Comp art. 90600-91736-00
По запросу
64
Rivet, Blind YMUS art. 90267-489U7-00
По запросу
65
Зажим Yamaha art. 90464-32801-00
По запросу
