модель 2000 года
- Модель XL800
- Код модели XL800 (XA800Y)

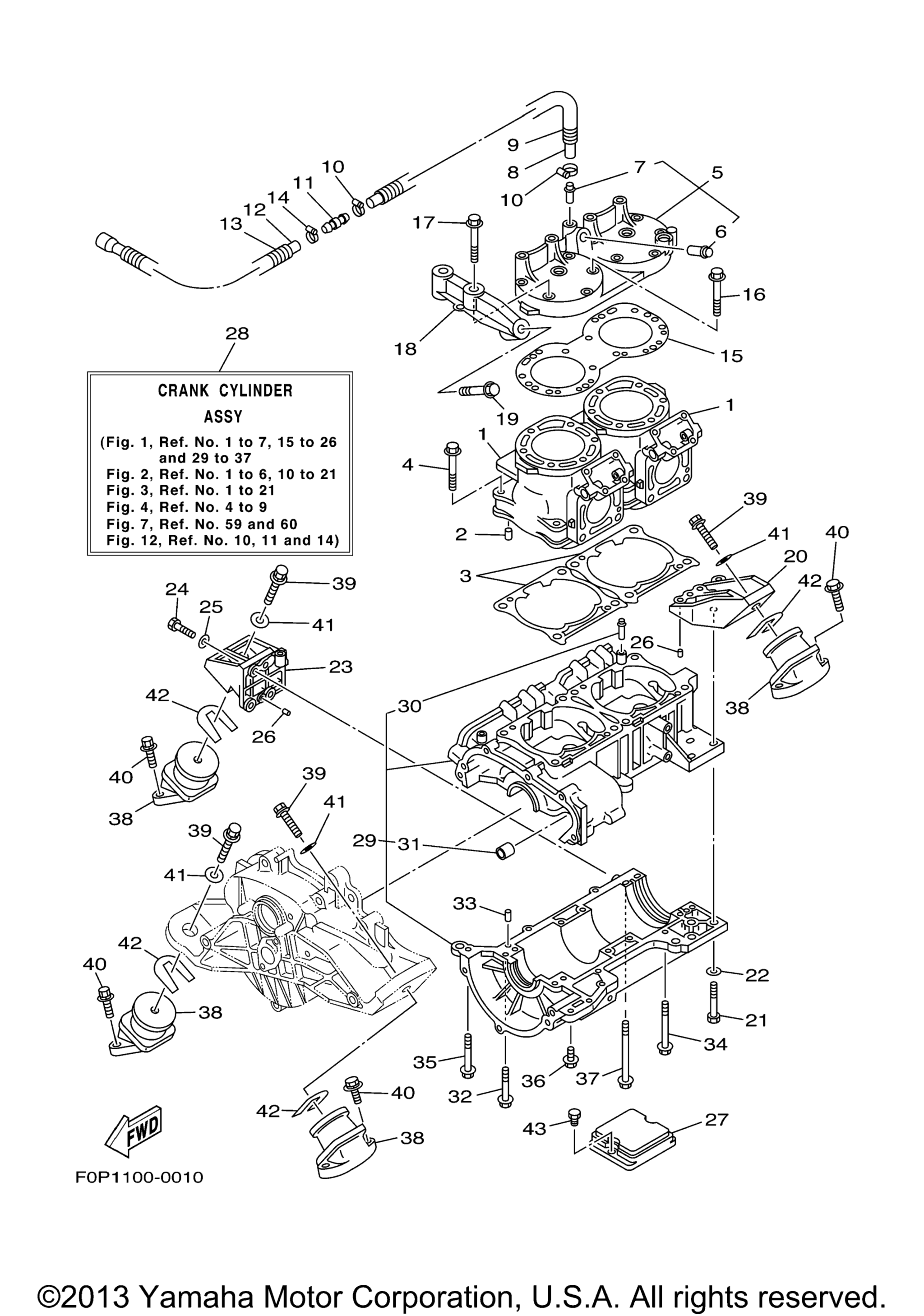

Схема цилиндр Crankcase 1 для XL800 (XA800Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Cylinder 1 art. 66E-W1130-00-94
По запросу
2
Pin, Dowel art. 93606-12019-00
от 80 ₽
3
.Gasket, Cylinder art. 66E-11351-02-00
По запросу
4
Bolt, With Washer art. 90119-10M07-00
По запросу
5
Head, Cylinder 1 art. 66E-11111-00-8S
По запросу
6
. Nipple art. 66E-51129-00-00
По запросу
7
. Nipple art. 6K8-51129-00-00
По запросу
8
Hose 5 art. 67A-12588-00-00
По запросу
9
Hose (L540) art. 90446-24M81-00
По запросу
10
Hose Clamp Assy art. 90450-14M05-00
По запросу
11
Connection art. 60E-12594-00-00
По запросу
12
Hose 6 art. 67A-12589-00-00
По запросу
13
Tube (L1040) art. 90446-24M94-00
По запросу
14
Hose Clamp Assy art. 90450-14M05-00
По запросу
15
.Gasket, Cylinder Head 1 art. 66E-11181-00-00
По запросу
16
Bolt, With Washer art. 90119-08MA1-00
По запросу
17
Bolt, With Washer art. 90119-08MA2-00
По запросу
18
Stay, Muffler 2 art. 66E-14781-10-00
По запросу
19
Болт с шайбой Yamaha art. 90119-10M00-00
от 1 544 ₽
20
Bracket, Rear Upper 1 art. 66E-21425-10-8S
По запросу
21
Bolt art. 97013-08045-00
По запросу
22
Шайба Yamaha art. 92990-08600-00
от 368 ₽
23
Bracket, Rear Upper 2 art. 66E-21426-10-8S
По запросу
24
Bolt art. 97013-08030-00
По запросу
25
Шайба Yamaha art. 92990-08600-00
от 368 ₽
26
Pin, Dowel art. 93606-12019-00
от 80 ₽
27
Stopper, Upper Mount art. 67A-44532-00-94
По запросу
28
Crank Cylinder Assy art. 66E-W0090-13-8S
По запросу
29
Crankcase Assy art. 66E-15100-10-00
По запросу
30
. Nipple art. 62T-14251-10-00
По запросу
31
. Bush, Solid art. 90380-12M29-00
По запросу
32
Bolt, With Washer art. 90119-08M55-00
По запросу
33
Pin, Dowel art. 93606-12019-00
от 80 ₽
34
Bolt, With Washer art. 90119-06M78-00
По запросу
35
Bolt, With Washer art. 90119-08M09-00
По запросу
36
Bolt, With Washer art. 90119-06M13-00
По запросу
37
Bolt, With Washer art. 90119-08M56-00
По запросу
38
Mount, Rubber art. 6M6-44517-A2-94
По запросу
39
Bolt, With Washer YMUS art. 90119-08856-00
По запросу
40
Bolt, With Washer YMUS art. 90119-08829-00
По запросу
41
Washer, Plate YMUS art. 90201-099U3-00
По запросу
42
Shim (T=0.1) UN YMUS art. EU0-67354-A0-00
По запросу
42
Shim (T=0.3) UN YMUS art. EU0-67354-B0-00
По запросу
42
Shim (T=0.5) UN YMUS art. EU0-67354-C0-00
По запросу
42
Shim (T=1.0) UN YMUS art. EU0-67354-D0-00
По запросу
42
Shim (T=2.0) UN YMUS art. EU0-67354-E0-00
По запросу
42
Shim (T=3.0) UN YMUS art. EU0-U7354-00-30
По запросу
43
Bolt art. 90101-06917-00
По запросу
