модель 2000 года
- Модель XL800
- Код модели XL800 (XA800Y)

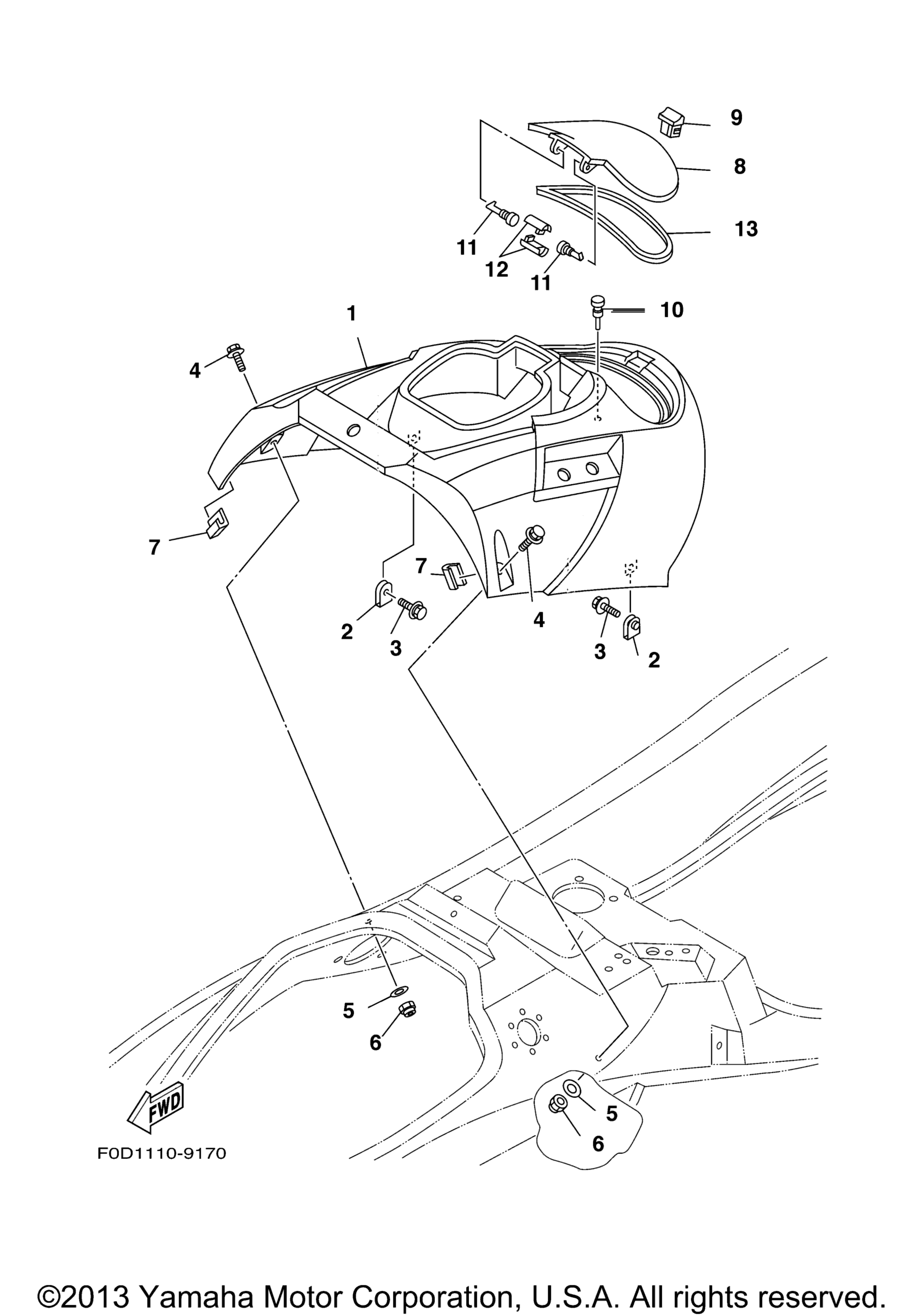

Схема двигателя Hatch 1 для XL800 (XA800Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Engine Hatch art. F0D-U516N-00-P1
По запросу
2
Nut, Spring art. 90183-06902-00
По запросу
3
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
4
Bolt, With Washer YMUS art. 90119-06803-00
По запросу
5
Washer YMUS art. 9299R-06200-00
По запросу
6
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
7
Rubber, Water Proof YMUS art. GP7-U5114-00-00
По запросу
8
Lid Hatch art. F0D-U517H-00-P1
По запросу
9
Lock art. F0D-62875-00-00
По запросу
10
.Plug YMUS art. 90605-502U2-00
По запросу
11
Pin, Hinge art. F0D-6517R-00-00
По запросу
12
Joint, Hinge art. F0D-6517T-00-00
По запросу
13
Packing Case YMUS art. F0D-U519D-01-00
По запросу
