модель 2001 года
- Модель GP1200
- Код модели GP1200R (GP1200AZ)

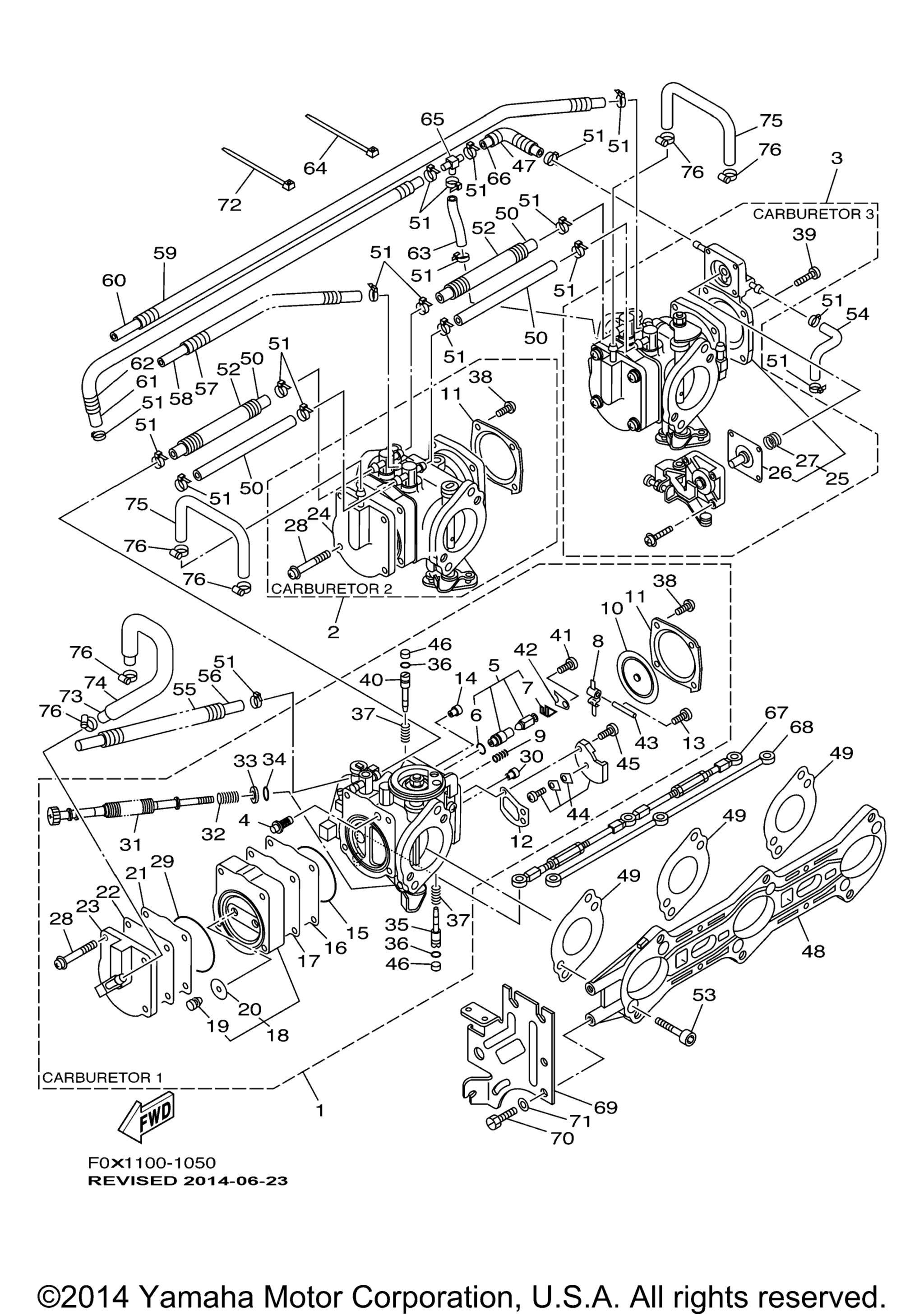

Схема карбюратора для GP1200R (GP1200AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 (USA) art. 67X-14301-02-00
По запросу
2
Carburetor Assy 2 (USA) art. 67X-14302-02-00
По запросу
3
Carburetor Assy 3 (USA) art. 67X-14303-02-00
По запросу
4
. .Strainer (USA) art. 6R7-14569-00-00
По запросу
5
. Needle (USA) art. 64T-14916-01-00
По запросу
6
. . ..O-Ring (USA) art. 8F2-14147-00-00
По запросу
7
. . .Clip (USA) art. 7EG-14159-00-00
По запросу
8
. .Arm, Float (USA) art. 6K8-14547-01-00
По запросу
9
. .Spring (USA) art. 6R7-14253-00-00
По запросу
10
. .Diaphragm, Pump (USA) art. 6R7-14541-00-00
По запросу
11
. .Body, Pump 1 CARBURETOR 1,2(USA) art. 6R7-14542-00-00
По запросу
12
. .Gasket (USA) art. 6K8-14536-11-00
По запросу
13
. .Screw (USA) art. 6K8-14503-02-00
По запросу
14
. .Jet, Main (#117.5) (USA) art. 3G2-1423A-74-00
По запросу
15
. .O-Ring (USA) art. 66E-14563-01-00
По запросу
16
. .Diaphragm (USA) art. 66E-24471-00-00
По запросу
17
. .Diaphragm (USA) art. 66E-24411-00-00
По запросу
18
. .Body 2 (USA) art. 66E-24413-01-00
По запросу
19
. . ..Bush, Fuel Pump (USA) art. 65U-24492-00-00
По запросу
20
. . ..Valve, Check 1 (USA) art. 66E-24362-00-00
По запросу
21
. .Valve, Check (USA) art. 66E-24421-00-00
По запросу
22
. Gasket, Fuel Pump 1 (USA) art. 66E-24431-00-00
По запросу
23
. .Cover CARBURETOR 1(USA) art. 66V-24452-00-00
По запросу
24
. Cover CARBURETOR 2,3(USA) art. 66V-24452-10-00
По запросу
25
. .Cover, Carburetor CARBURETOR 3(USA) art. 66E-14280-00-00
По запросу
26
. . ..Diaphragm Assy CARBURETOR 3(USA) art. 66E-14170-00-00
По запросу
27
. . ..Spring CARBURETOR 3(USA) art. 66E-14286-00-00
По запросу
28
. .Screw, Pan Head (USA) art. 90157-05M17-00
По запросу
29
. .O-Ring (USA) art. 66E-14564-01-00
По запросу
30
. .Jet, Main (# 95) (USA) art. 1HX-14231-19-00
По запросу
31
. .Screw, Cable Adjusting CARBURETOR 1(USA) art. 66V-14124-00-00
По запросу
32
. .Spring, Throttle 2 CARBURETOR 1(USA) art. 68V-14331-00-00
По запросу
33
. .Washer, Needle CARBURETOR 1(USA) art. 812-14235-00-00
По запросу
34
. .O-Ring CARBURETOR 1(USA) art. 6K8-14562-00-00
По запросу
35
. .Screw, Pilot Adjusting (USA) art. 66V-14211-00-00
По запросу
36
. O-Ring (USA) art. 93210-03119-00
По запросу
37
. .Coil, Spring (USA) art. 66V-14160-00-00
По запросу
38
. Screw, Pan Head CARBURETOR 1,2(USA) art. 97885-05010-00
По запросу
39
Болт Yamaha 98580-05014-00 art. 98502-05014-00
от 368 ₽
40
. .Plate, Needle Fitting (USA) art. 66V-14946-00-00
По запросу
41
. .Screw (USA) art. 6M6-14503-00-00
По запросу
42
. .Plate (USA) art. 6K8-14527-11-00
По запросу
43
. .Pin, Float (USA) art. 439-14186-00-00
По запросу
44
. .Body 1 (USA) art. 66E-24412-00-00
По запросу
45
. .Screw, Stop (USA) art. 6K8-14523-11-00
По запросу
46
. .Plug (USA) art. 66V-1432A-00-00
По запросу
47
Hose, With Spring (USA) art. 90447-07003-00
По запросу
48
Plate (USA) art. 66V-14146-00-00
По запросу
49
.Gasket (USA) art. 66E-14398-00-00
По запросу
50
Hose (USA) art. 90445-11M73-00
По запросу
51
.Clip, Pipe (USA) art. 35H-14139-00-00
По запросу
52
Hose (USA) art. 90446-17MG6-00
По запросу
53
Bolt, Holding (USA) art. 66E-14162-01-00
По запросу
54
Hose (USA) art. 90445-07004-00
По запросу
55
Hose (USA) art. 90446-10MG0-00
По запросу
56
Hose (USA) art. 90446-07MG1-00
По запросу
57
Hose (USA) art. 90446-10MG2-00
По запросу
58
Hose (USA) art. 90446-07MG3-00
По запросу
59
Hose (USA) art. 90446-10MG4-00
По запросу
60
Hose (USA) art. 90446-07MG5-00
По запросу
61
Hose (USA) art. 90445-07005-00
По запросу
62
Hose, With Spring (USA) art. 90447-07004-00
По запросу
63
Hose (USA) art. 90445-07003-00
По запросу
64
.Clip (USA) art. 4KM-14137-00-00
По запросу
65
.Nipple (USA) art. 66E-14251-00-00
По запросу
66
Hose (USA) art. 66V-14294-00-00
По запросу
67
Rod, Acell. Lever (USA) art. 66V-41217-00-00
По запросу
68
Rod, Choke 1 (USA) art. 66V-41256-00-00
По запросу
69
Plate (USA) art. 66V-14527-00-00
По запросу
70
Bolt (USA) art. 97080-06012-00
По запросу
71
Шайба Yamaha art. 92990-06600-00
от 420 ₽
72
Clamp (USA) art. 90465-13M60-00
По запросу
73
Pipe 2 (USA) art. 66V-24312-00-00
По запросу
74
Hose (USA) art. 90446-14MA9-00
По запросу
75
Pipe 3 (USA) art. 66V-24313-01-00
По запросу
76
Clamp, Hose (USA) art. 90460-11M17-00
По запросу
