модель 2001 года
- Модель GP1200
- Код модели GP1200R (GP1200AZ)

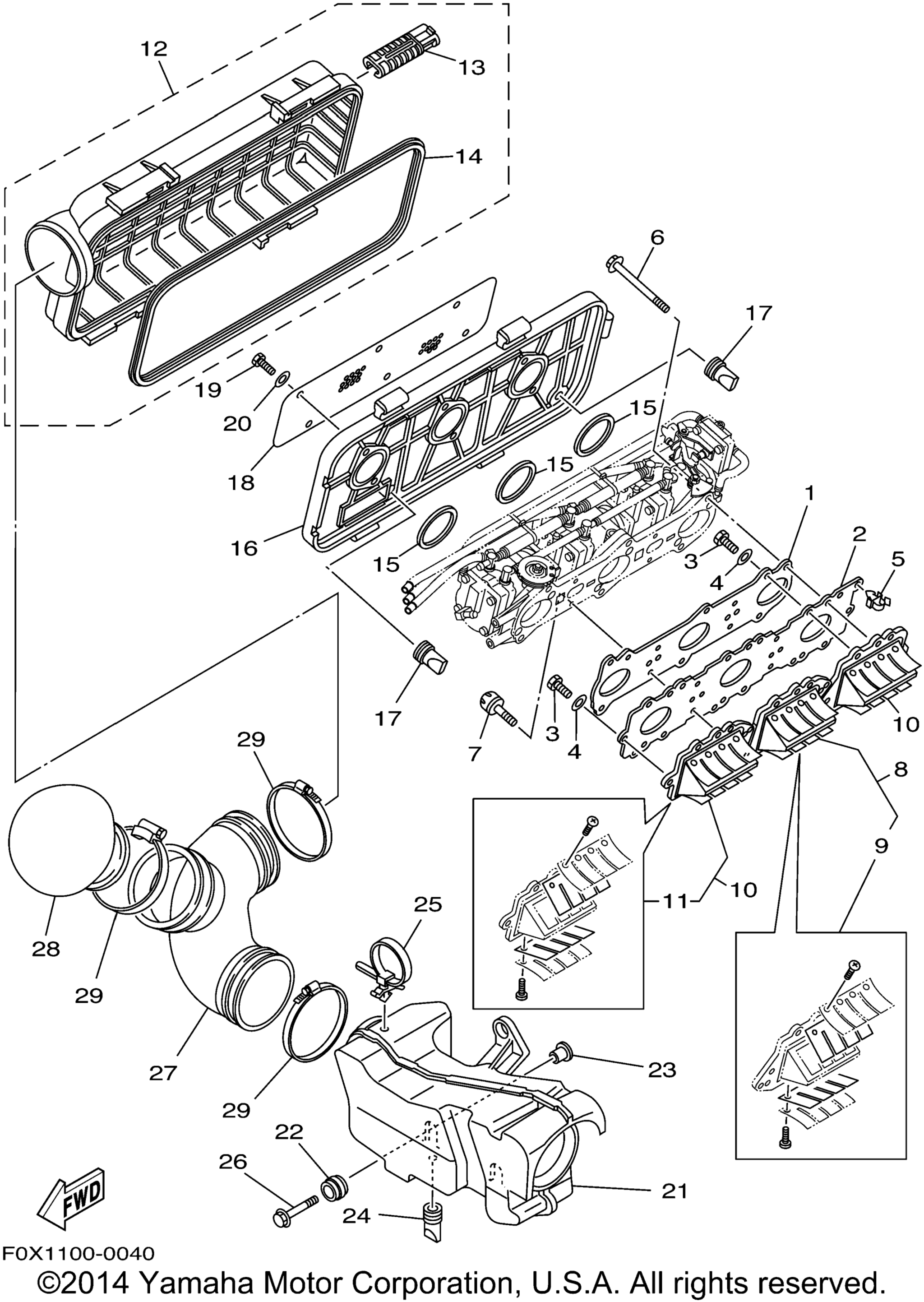

Схема впускной системы для GP1200R (GP1200AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate (USA) art. 66V-13556-00-00
По запросу
2
Plate, Reed Valve (USA) art. 66V-13624-00-00
По запросу
3
Bolt (USA) art. 97013-06025-00
По запросу
4
Шайба Yamaha art. 92990-06600-00
от 420 ₽
5
Зажим art. 90464-14M55-00
По запросу
6
Bolt, Flange (USA) art. 90105-08M86-00
По запросу
7
Bolt (USA) art. 90109-06M00-00
По запросу
8
Reed Valve Assy (USA) art. 66V-13610-00-00
По запросу
9
. .Reed Set (USA) art. 66V-W0004-00-00
По запросу
10
Reed Valve Assy (USA) art. 66V-13620-00-00
По запросу
11
. .Reed Set (USA) art. 66V-W0004-00-00
По запросу
12
Cover Sub Assy (USA) art. 66V-14480-01-00
По запросу
13
. .Holder (USA) art. 66V-13898-00-00
По запросу
14
. .Seal (USA) art. 66V-14457-00-00
По запросу
15
.O-Ring (USA) art. 66E-13473-00-00
По запросу
16
Cover, Carburetor 2 (USA) art. 67X-14284-00-00
По запросу
17
Rubber, Seal 2 (USA) art. 67X-42717-00-00
По запросу
18
Element, Air Cleaner (USA) art. 66V-14451-00-00
По запросу
19
Bolt (USA) art. 97013-06045-00
По запросу
20
Шайба Yamaha art. 92990-06600-00
от 420 ₽
21
Silencer Assy, Intake (USA) art. 67X-14440-00-00
По запросу
22
Grommet (USA) art. 90480-22M15-00
По запросу
23
Collar (USA) art. 90387-08M37-00
По запросу
24
Rubber, Seal 2 (USA) art. 67X-42717-00-00
По запросу
25
Clamp (USA) art. 90464-50001-00
По запросу
26
Bolt, With Washer (USA) art. 90119-08187-00
По запросу
27
Pipe (USA) art. 67X-14419-00-00
По запросу
28
Pipe, Silencer (USA) art. 67X-1441J-00-00
По запросу
29
Clamp, Hose (USA) art. 90460-99M23-00
По запросу
