модель 2002 года
- Модель FX
- Код модели FX140 (FX1000A)

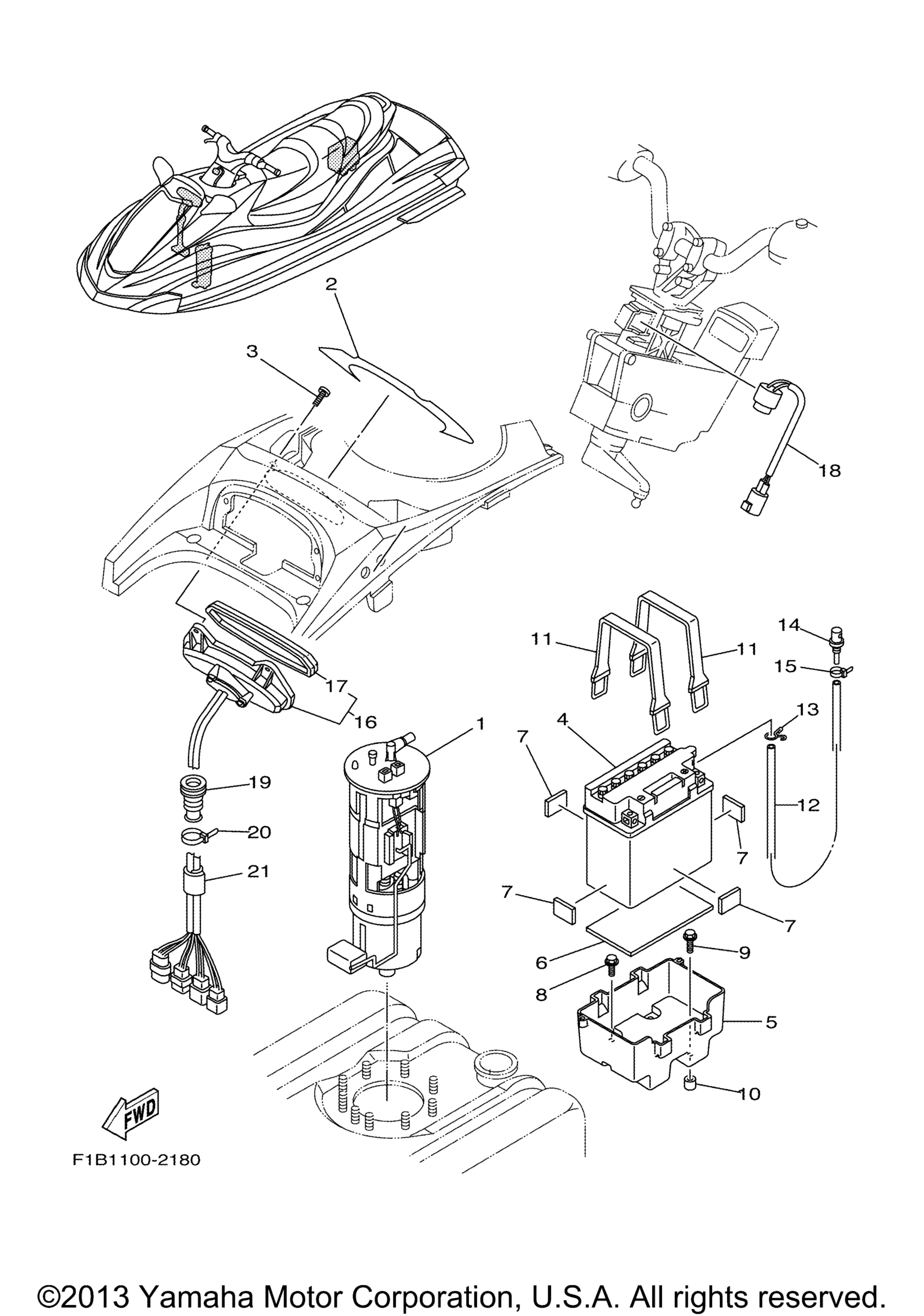

Схема электрооборудования 3 для FX140 (FX1000A)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 60E-13907-0X-00
По запросу
2
Graphic B art. F1B-64174-01-00
По запросу
3
Bolt art. 90149-05919-00
По запросу
4
Battery Assy (Yb16cl-B) art. EU0-82110-08-00
По запросу
5
Case, Battery YMUS art. GP7-U8211-00-00
По запросу
6
Pad, Battery YMUS art. F1S-U8221-00-00
По запросу
7
Pad, Battery 2 YMUS art. EU0-U8221-31-00
По запросу
8
Bolt, With Washer YMUS art. 90119-069US-00
По запросу
9
Bolt, With Washer YMUS art. 90119-06820-00
По запросу
10
Plate, Battery art. F1B-6821G-01-00
По запросу
11
Band,Battery 1 YMUS art. EU0-U821D-00-00
По запросу
12
Hose, Air Vent YMUS art. F0D-U785G-10-00
По запросу
13
Clip YMUS art. 90467-089U1-00
По запросу
14
Nipple art. GJ3-6215F-00-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Meter Assy art. F1B-6820A-00-00
По запросу
17
. .Panel, Meter art. F1B-6821K-00-00
По запросу
18
Buzzer YMUS art. F1S-68341-00-00
По запросу
19
Grommet art. GU2-6822E-01-00
По запросу
20
Band YMUS art. 90601-200U1-00
По запросу
21
Packing, Hose 2 YMUS art. GJ1-U7578-12-00
По запросу
