модель 2002 года
- Модель FX
- Код модели FX140 (FX1000A)

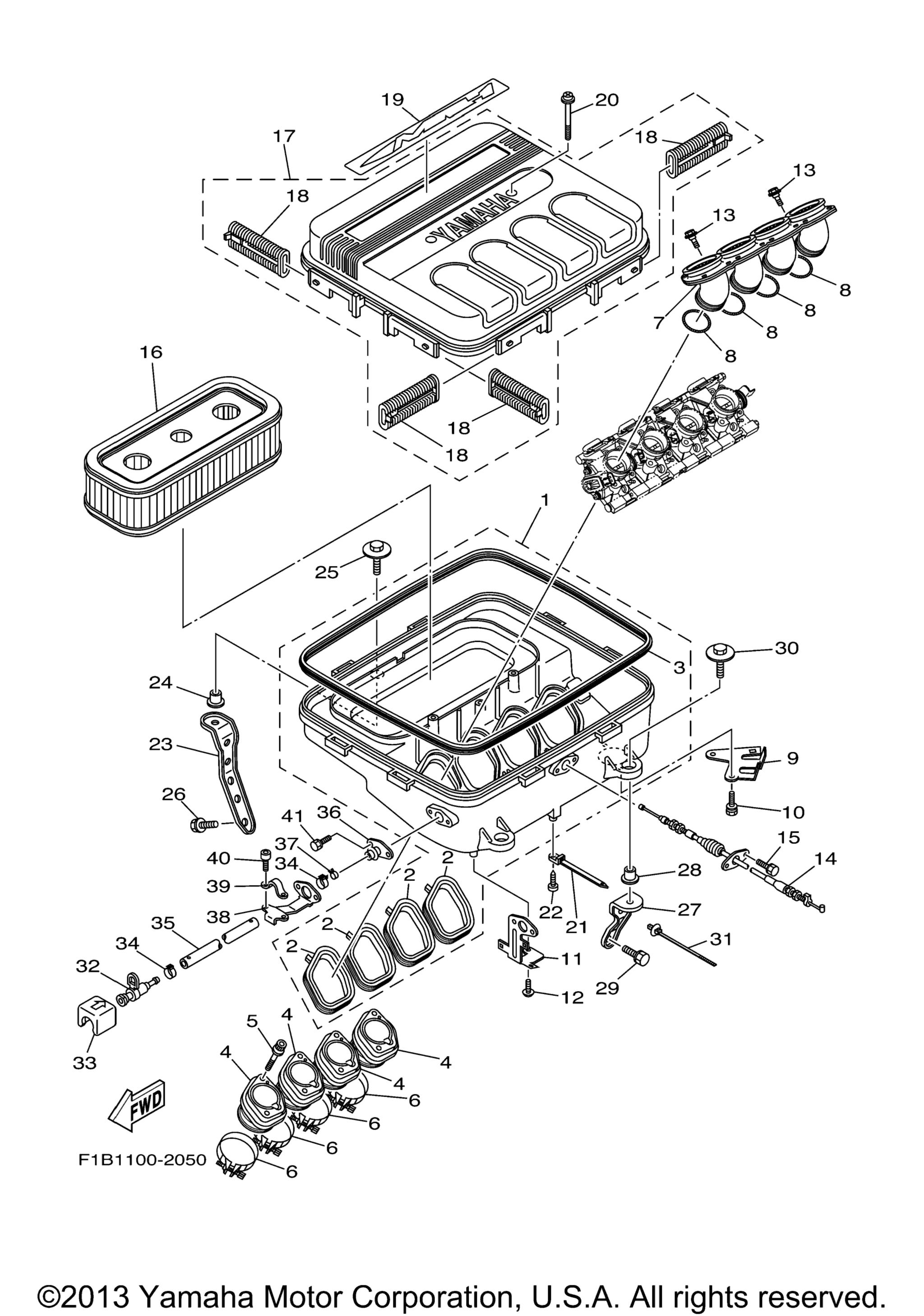

Схема впускной системы для FX140 (FX1000A)
Схема
Детали
Номер
Наименование детали
Цена
1
Air Filter Assy art. 60E-14410-02-00
По запросу
2
. .Seal art. 60E-14239-00-00
По запросу
3
. .Seal art. 60E-14457-00-00
По запросу
4
Joint, Throttle Body 1 art. 60E-13795-00-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-08020-00
По запросу
6
Hose Clamp Assy art. 90450-57002-00
По запросу
7
Ribbon, Sub Assy art. 60E-1440A-02-00
По запросу
8
Spring art. 4XV-14275-00-00
По запросу
9
Bracket 3 art. 60E-14869-00-00
По запросу
10
Bolt, With Washer art. 97513-06516-00
По запросу
11
Bracket art. 60E-14867-00-00
По запросу
12
Screw, Round Tapping art. 90160-05003-00
По запросу
13
Bolt art. 90109-06053-00
По запросу
14
Cable, Throttle 1 art. 60E-26311-00-00
По запросу
15
Bolt, With Washer art. 97D95-06014-00
По запросу
16
Element, Air Cleaner art. 6B6-14451-01-00
По запросу
17
Air Cleaner Assy 2 art. 60E-14420-01-00
По запросу
18
. .Holder art. 66V-13898-00-00
По запросу
19
Graphic 1 art. 60E-2339E-00-00
По запросу
20
Screw, With Washer art. 90159-05006-00
По запросу
21
Clamp art. 90465-12M53-00
По запросу
22
Screw, Round Tapping art. 90160-05003-00
По запросу
23
Stay art. 60E-14413-00-00
По запросу
24
Collar art. 60E-14449-00-94
По запросу
25
Bolt, With Washer art. 90119-08050-00
По запросу
26
Bolt, With Washer art. 90119-08032-00
По запросу
27
Stay 2 art. 60E-14414-00-00
По запросу
28
Collar art. 60E-14449-00-94
По запросу
29
Bolt, With Washer art. 90119-08032-00
По запросу
30
Bolt, With Washer art. 90119-08050-00
По запросу
31
Clamp art. 90464-20005-00
По запросу
32
Joint, Fuel Pipe Assy art. 60E-24300-01-00
По запросу
33
Cover art. 60E-24474-00-00
По запросу
34
Hose Clamp Assy art. 90450-17M17-00
По запросу
35
Hose art. 60E-14294-03-00
По запросу
36
Seal art. 60E-24329-00-00
По запросу
37
Clip art. 90467-09120-00
По запросу
38
Stay art. 60E-24364-00-00
По запросу
39
Clamp, Fuel Pipe 1 art. 60E-24366-00-00
По запросу
40
Bolt art. 91380-04008-00
По запросу
41
Bolt, With Washer art. 97513-06516-00
По запросу
