модель 2002 года
- Модель GP1200
- Код модели WAVE RUNNER GP1200R (GP1200ACA) CA

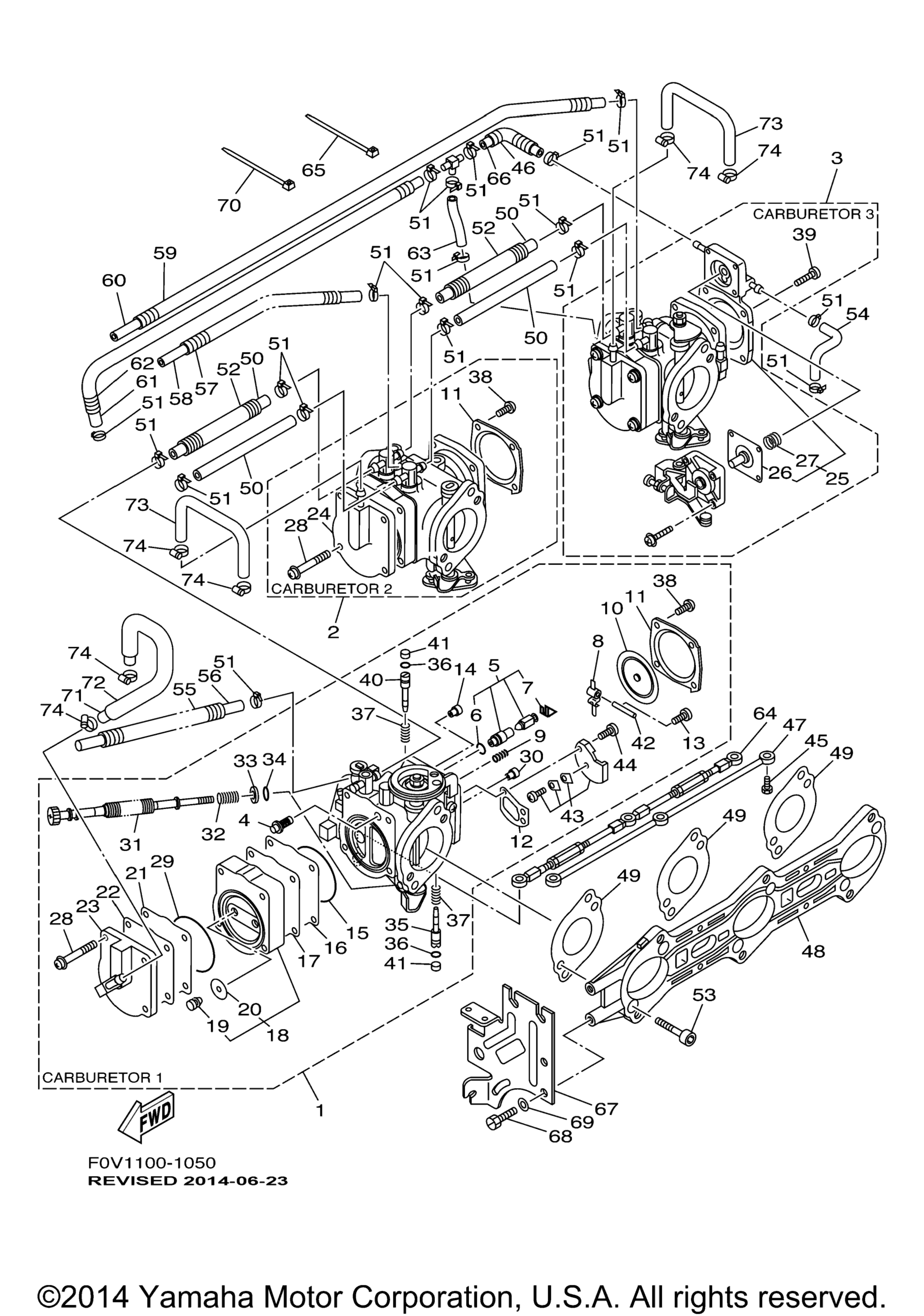

Схема карбюратора для WAVE RUNNER GP1200R (GP1200ACA) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 67X-14301-04-00
По запросу
2
Carburetor Assy 2 art. 67X-14302-03-00
По запросу
3
Carburetor Assy 3 art. 67X-14303-04-00
По запросу
4
. .Strainer art. 6R7-14569-00-00
По запросу
5
. Needle art. 64T-14916-01-00
По запросу
6
. . ..O-Ring art. 8F2-14147-00-00
По запросу
7
. . .Clip art. 7EG-14159-00-00
По запросу
8
. .Arm, Float art. 6K8-14547-01-00
По запросу
9
. .Spring art. 6R7-14253-00-00
По запросу
10
. .Diaphragm, Pump art. 6R7-14541-00-00
По запросу
11
. .Body, Pump 1 CARBURETOR 1,2 art. 6R7-14542-00-00
По запросу
12
. .Gasket art. 6K8-14536-11-00
По запросу
13
. .Screw art. 6K8-14503-02-00
По запросу
14
. .Jet, Main (#117.5) art. 3G2-1423A-74-00
По запросу
15
. .O-Ring art. 66E-14563-01-00
По запросу
16
. .Diaphragm art. 66E-24471-00-00
По запросу
17
. .Diaphragm art. 66E-24411-00-00
По запросу
18
. .Body 2 art. 66E-24413-01-00
По запросу
19
. . ..Bush, Fuel Pump art. 65U-24492-00-00
По запросу
20
. . ..Valve, Check 1 art. 66E-24362-00-00
По запросу
21
. .Valve, Check art. 66E-24421-00-00
По запросу
22
. Gasket, Fuel Pump 1 art. 66E-24431-00-00
По запросу
23
. .Cover CARBURETOR 1 art. 66V-24452-00-00
По запросу
24
. Cover CARBURETOR 2,3 art. 66V-24452-10-00
По запросу
25
. .Cover, Carburetor CARBURETOR 3 art. 66E-14280-00-00
По запросу
26
. . ..Diaphragm Assy CARBURETOR 3 art. 66E-14170-00-00
По запросу
27
. . ..Spring CARBURETOR 3 art. 66E-14286-00-00
По запросу
28
. .Screw, Pan Head art. 90157-05M17-00
По запросу
29
. .O-Ring art. 66E-14564-01-00
По запросу
30
. .Jet, Main (# 95) art. 1HX-14231-19-00
По запросу
31
. .Screw, Cable Adjusting CARBURETOR 1 art. 66V-14124-00-00
По запросу
32
. .Spring, Throttle 2 CARBURETOR 1 art. 68V-14331-00-00
По запросу
33
. .Washer, Needle CARBURETOR 1 art. 812-14235-00-00
По запросу
34
. .O-Ring CARBURETOR 1 art. 6K8-14562-00-00
По запросу
35
. .Screw, Pilot Adjusting art. 66V-14211-00-00
По запросу
36
. O-Ring art. 93210-03119-00
По запросу
37
. .Coil, Spring art. 66V-14160-00-00
По запросу
38
. Screw, Pan Head CARBURETOR 1,2 art. 97885-05010-00
По запросу
39
Болт Yamaha 98580-05014-00 art. 98502-05014-00
от 368 ₽
40
. .Plate, Needle Fitting art. 66V-14946-00-00
По запросу
41
. .Plug art. 66V-1432A-00-00
По запросу
42
. .Pin, Float art. 439-14186-00-00
По запросу
43
. .Body 1 art. 66E-24412-01-00
По запросу
44
. .Screw, Stop art. 6K8-14523-11-00
По запросу
45
Screw, Rod art. 68N-14486-00-00
По запросу
46
Hose, With Spring art. 90447-07003-00
По запросу
47
Rod, Choke art. 68N-14585-00-00
По запросу
48
Plate art. 66V-14146-00-00
По запросу
49
.Gasket art. 66E-14398-00-00
По запросу
50
Hose art. 90445-11M73-00
По запросу
51
.Clip, Pipe art. 35H-14139-00-00
По запросу
52
Hose art. 90446-17MG6-00
По запросу
53
Bolt, Holding art. 66E-14162-01-00
По запросу
54
Hose art. 90445-07004-00
По запросу
55
Hose art. 90446-10MG0-00
По запросу
56
Hose art. 90446-07MG1-00
По запросу
57
Hose art. 90446-10MG2-00
По запросу
58
Hose art. 90446-07MG3-00
По запросу
59
Hose art. 90446-10MG4-00
По запросу
60
Hose art. 90446-07MG5-00
По запросу
61
Hose art. 90445-07005-00
По запросу
62
Hose, With Spring art. 90447-07004-00
По запросу
63
Hose art. 90445-07003-00
По запросу
64
Rod, Acell. Lever art. 66V-41217-00-00
По запросу
65
.Clip art. 4KM-14137-00-00
По запросу
66
Hose art. 66V-14294-00-00
По запросу
67
Plate art. 66V-14527-00-00
По запросу
68
Bolt art. 97080-06012-00
По запросу
69
Шайба Yamaha art. 92990-06600-00
от 420 ₽
70
Clamp art. 90465-13M60-00
По запросу
71
Pipe 2 art. 66V-24312-00-00
По запросу
72
Hose art. 90446-14MA9-00
По запросу
73
Pipe 3 art. 66V-24313-01-00
По запросу
74
Clamp, Hose art. 90460-11M17-00
По запросу
