модель 2002 года
- Модель SV1200
- Код модели SUV1200 (SV1200A)

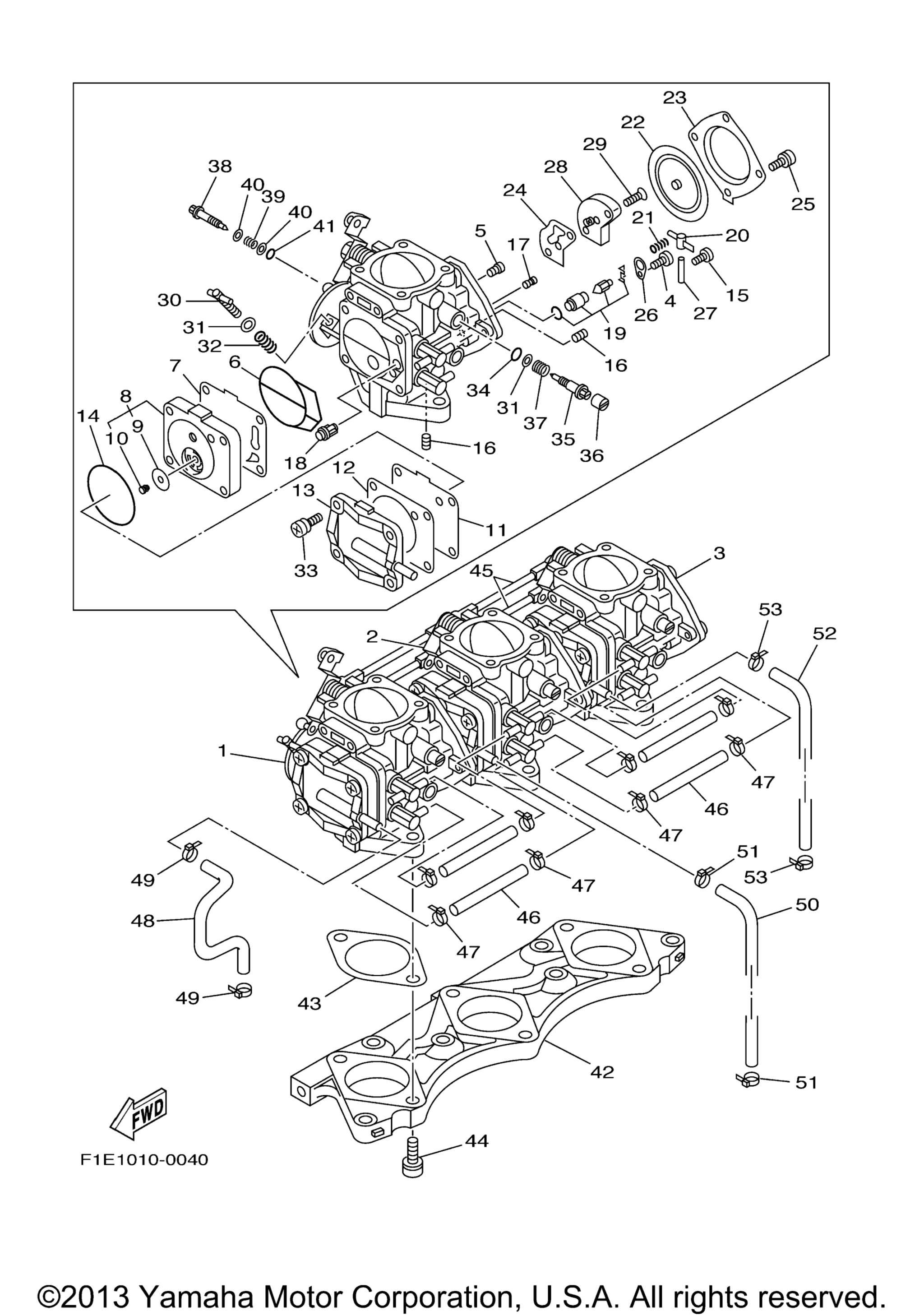

Схема карбюратора для SUV1200 (SV1200A)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 66G-14301-02-00
По запросу
2
Carburetor Assy 2 art. 66G-14302-01-00
По запросу
3
Carburetor Assy 3 art. 66G-14303-01-00
По запросу
4
. Screw art. 6M6-14503-00-00
По запросу
5
. ..Jet, Main (#135) art. 3G2-14231-27-00
По запросу
6
. O-Ring art. 6K8-14564-00-00
По запросу
7
. Diaphragm art. 6K8-24411-20-00
По запросу
8
. Body 3 art. 6M6-24413-02-00
По запросу
9
. . Valve, Check art. 65U-24421-00-00
По запросу
10
. . Bush, Fuel Pump art. 65U-24492-00-00
По запросу
11
. Valve, Check art. 6K8-24421-10-00
По запросу
12
. Gasket, Fuel Pump 1 art. 6K8-24431-20-00
По запросу
13
. Cover art. 6K8-24452-10-00
По запросу
14
. O-Ring art. 6K8-14563-00-00
По запросу
15
. Screw art. 6K8-14503-02-00
По запросу
16
. Screw art. 6K8-14521-10-00
По запросу
17
. Jet, Main (#195) UR CARBURETOR 2 art. 830-14231-19-00
По запросу
17
. Jet, Main (#97.5) UR CARBURETOR 3 art. 830-1423A-70-00
По запросу
17
. Jet, Main (#100) UR CARBURETOR 1 art. 830-14231-20-00
По запросу
18
. Strainer art. 6R7-14569-00-00
По запросу
19
. Needle art. 64T-14916-01-00
По запросу
20
. Arm, Float art. 6K8-14547-01-00
По запросу
21
. Spring art. 63M-14253-00-00
По запросу
22
. Diaphragm, Pump art. 6R7-14541-00-00
По запросу
23
. Body, Pump 1 art. 6R7-14542-00-00
По запросу
24
. Gasket art. 6K8-14536-11-00
По запросу
25
. Screw art. 6K8-14591-10-00
По запросу
26
. Plate art. 6K8-14527-11-00
По запросу
27
. Pin, Float art. 439-14186-00-00
По запросу
28
. Body 1 art. 6R7-24412-01-00
По запросу
29
. Screw, Stop art. 6K8-14523-11-00
По запросу
30
. Screw, Adjust CARBURETOR 1 art. 6M6-14521-01-00
По запросу
31
. Washer, Needle art. 812-14235-00-00
По запросу
32
. Spring, Throttle Stop CARBURETOR 1 art. 47X-14133-00-00
По запросу
33
. Screw, With Washer art. 97985-05330-00
По запросу
34
. O-Ring art. 6K8-14562-00-00
По запросу
35
. Plate, Needle Fitting art. 6K8-14946-10-00
По запросу
36
. .Cap, Carburetor art. 6K8-14471-10-00
По запросу
37
. .Spring, Throttle 2 art. 68V-14331-00-00
По запросу
38
. Screw, Pilot art. 65U-14923-10-00
По запросу
39
. Spring art. 6K8-14589-00-00
По запросу
40
. Washer, Needle art. 822-14235-00-00
По запросу
41
Кольцо уплотнительное art. 583-14561-00-00
По запросу
42
Plate art. 65U-14243-00-00
По запросу
43
Gasket art. 64X-14398-00-00
По запросу
44
Bolt, Holding art. 64X-14162-00-00
По запросу
45
Rod, Accel Lever art. 65U-41217-00-00
По запросу
46
Hose (L105) art. 90445-113E8-00
По запросу
47
Хомут Yamaha art. 90465-10098-00
от 368 ₽
48
Pipe 5 art. 65U-24315-01-00
По запросу
49
Хомут Yamaha art. 90465-10098-00
от 368 ₽
50
Pipe 4 art. 65U-24314-01-00
По запросу
51
Хомут Yamaha art. 90465-10098-00
от 368 ₽
52
Pipe 4 art. 65U-24314-01-00
По запросу
53
Хомут Yamaha art. 90465-10098-00
от 368 ₽
