модель 2002 года
- Модель SV1200
- Код модели SUV1200 (SV1200A)

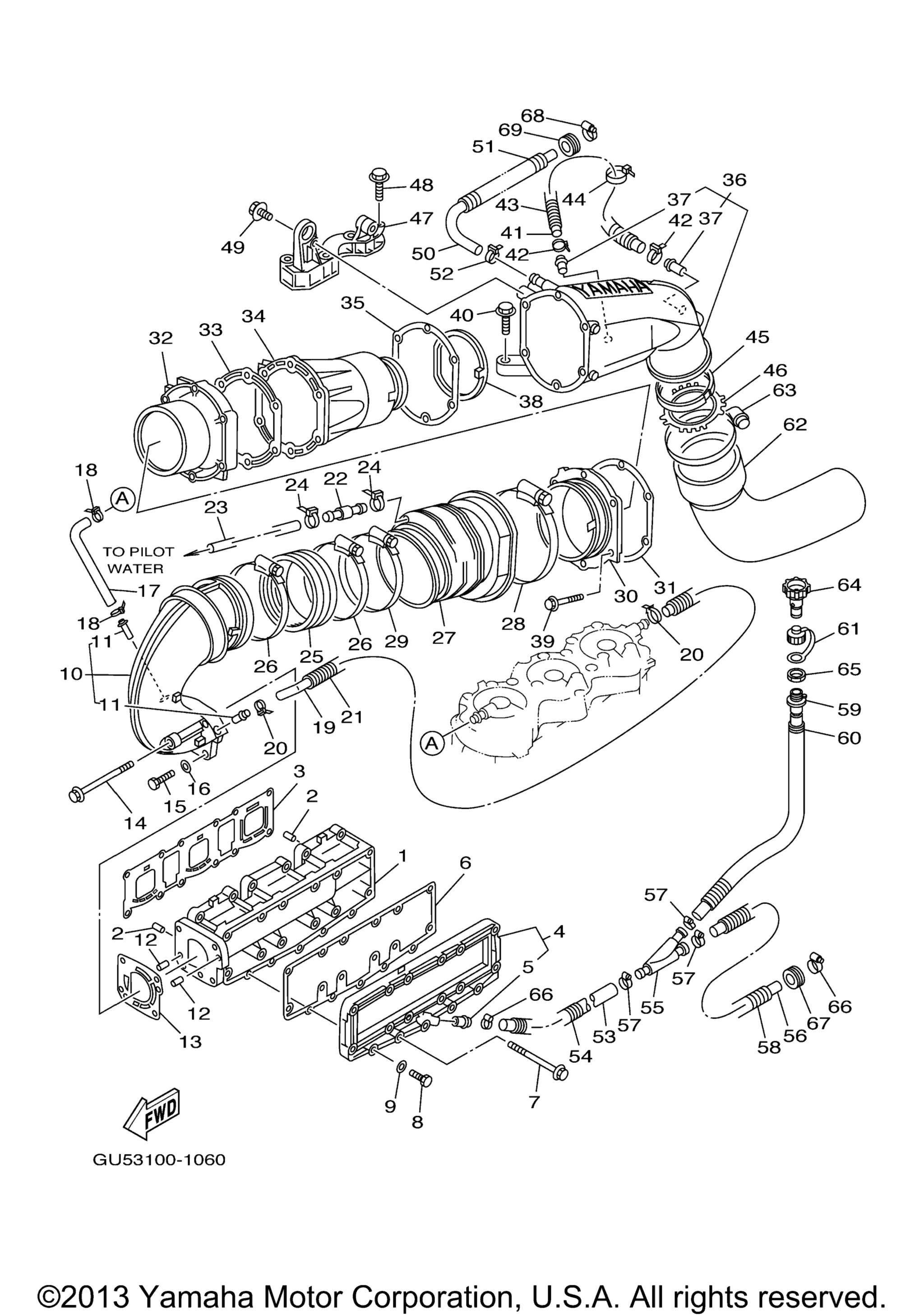

Схема выхлопной системы 1 для SUV1200 (SV1200A)
Схема
Детали
Номер
Наименование детали
Цена
1
Muffler 1 art. 63M-14711-00-00
По запросу
2
Pin, Dowel art. 93605-12M21-00
По запросу
3
Gasket, Exhaust Pipe art. 65U-14613-01-00
По запросу
4
Protector, Muffler 1 art. 63M-14718-00-8S
По запросу
5
. Nipple art. 63M-51129-00-00
По запросу
6
Gasket, Muffler Damper 1 art. 63M-14739-00-00
По запросу
7
Bolt, With Washer art. 90119-08M98-00
По запросу
8
Bolt art. 97080-06030-00
По запросу
9
Шайба Yamaha art. 92990-06600-00
от 420 ₽
10
Ring, Joint art. 63M-14712-00-00
По запросу
11
. Nipple art. 6K8-51129-00-00
По запросу
12
Pin, Dowel art. 93605-12M21-00
По запросу
13
Gasket, Muffler Damper 2 art. 63M-14749-01-00
По запросу
14
Bolt, With Washer art. 90119-08155-00
По запросу
15
Bolt art. 97013-08030-00
По запросу
16
Шайба Yamaha art. 92990-08600-00
от 368 ₽
17
Hose 1 art. 63M-12576-00-00
По запросу
18
Hose Clamp Assy art. 90450-14M05-00
По запросу
19
Hose 2 art. 63M-12577-00-00
По запросу
20
Hose Clamp Assy art. 90450-14M05-00
По запросу
21
Hose art. 90446-20M53-00
По запросу
22
Pipe, Joint 2 art. 6R3-24377-00-00
По запросу
23
Hose (L1300) art. 90445-14M22-00
По запросу
24
Хомут Yamaha art. 90465-10098-00
от 368 ₽
25
Joint, Exhaust 2 art. 62T-14625-00-00
По запросу
26
Hose Clamp Assy art. 90450-99M06-00
По запросу
27
Joint, Exhaust 1 art. 63M-14615-00-00
По запросу
28
Hose Clamp Assy art. 90450-99M18-00
По запросу
29
Hose Clamp Assy art. 90450-99M02-00
По запросу
30
Outer Cover, Exhaust art. 63M-41113-00-8S
По запросу
31
Gasket, Exhaust Outer Cover art. 63M-41114-00-00
По запросу
32
Muffler 2 art. 63M-14721-00-8S
По запросу
33
Gasket, Exhaust Inner Cover art. 63M-41122-00-00
По запросу
34
Inner Cover,Exhaust art. 63M-41121-00-8S
По запросу
35
Gasket, Exhaust Outer Cover art. 63M-41114-00-00
По запросу
36
Outer Cover, Exhaust art. 63M-41123-00-8S
По запросу
37
. Nipple art. 6K8-51129-00-00
По запросу
38
Seal, Rubber 1 art. 63M-15761-00-00
По запросу
39
Bolt, Flange art. 90105-08M66-00
По запросу
40
Bolt, Flange art. 90105-10M60-00
По запросу
41
Hose (L240) art. 90445-14M05-00
По запросу
42
Хомут Yamaha art. 90465-10098-00
от 368 ₽
43
Hose art. 90446-20M39-00
По запросу
44
Clamp art. 437-83936-11-00
По запросу
45
Seal, Ext 1 art. 63M-41138-00-00
По запросу
46
Stopper art. 63M-14680-00-00
По запросу
47
Stay, Muffler 1 art. 63M-14771-00-00
По запросу
48
Bolt, With Washer art. 90119-10M17-00
По запросу
49
Bolt, Flange art. 90105-10M88-00
По запросу
50
Hose 3 art. 66G-12578-00-00
По запросу
51
Hose (L600) art. 90446-30ME9-00
По запросу
52
Hose Clamp Assy art. 90450-22M14-00
По запросу
53
Hose (L350) art. 90445-18M13-00
По запросу
54
Hose (L260) art. 90446-24M83-00
По запросу
55
Joint, Hose 1 art. 63M-12581-00-00
По запросу
56
Hose (L600) art. 90445-18M16-00
По запросу
57
Hose Clamp Assy art. 90450-18M09-00
По запросу
58
Hose (L420) art. 90446-24M89-00
По запросу
59
Joint Assy art. 64T-12580-00-00
По запросу
60
Hose (L420) art. 90446-24M89-00
По запросу
61
Cap,1 art. 682-84385-01-00
По запросу
62
Pipe, Outlet art. 66G-14752-00-00
По запросу
63
Hose Clamp Assy art. 90450-99M02-00
По запросу
64
Conduction Assy art. 67X-E2590-00-00
По запросу
65
Nut art. EU0-61652-00-00
По запросу
66
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
67
Grommet YMUS art. 90480-329U2-00
По запросу
68
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
69
Grommet YMUS art. 90480-329U2-00
По запросу
