модель 2003 года
- Модель GP1300R
- Код модели GP1300R (GP1300CB) CA

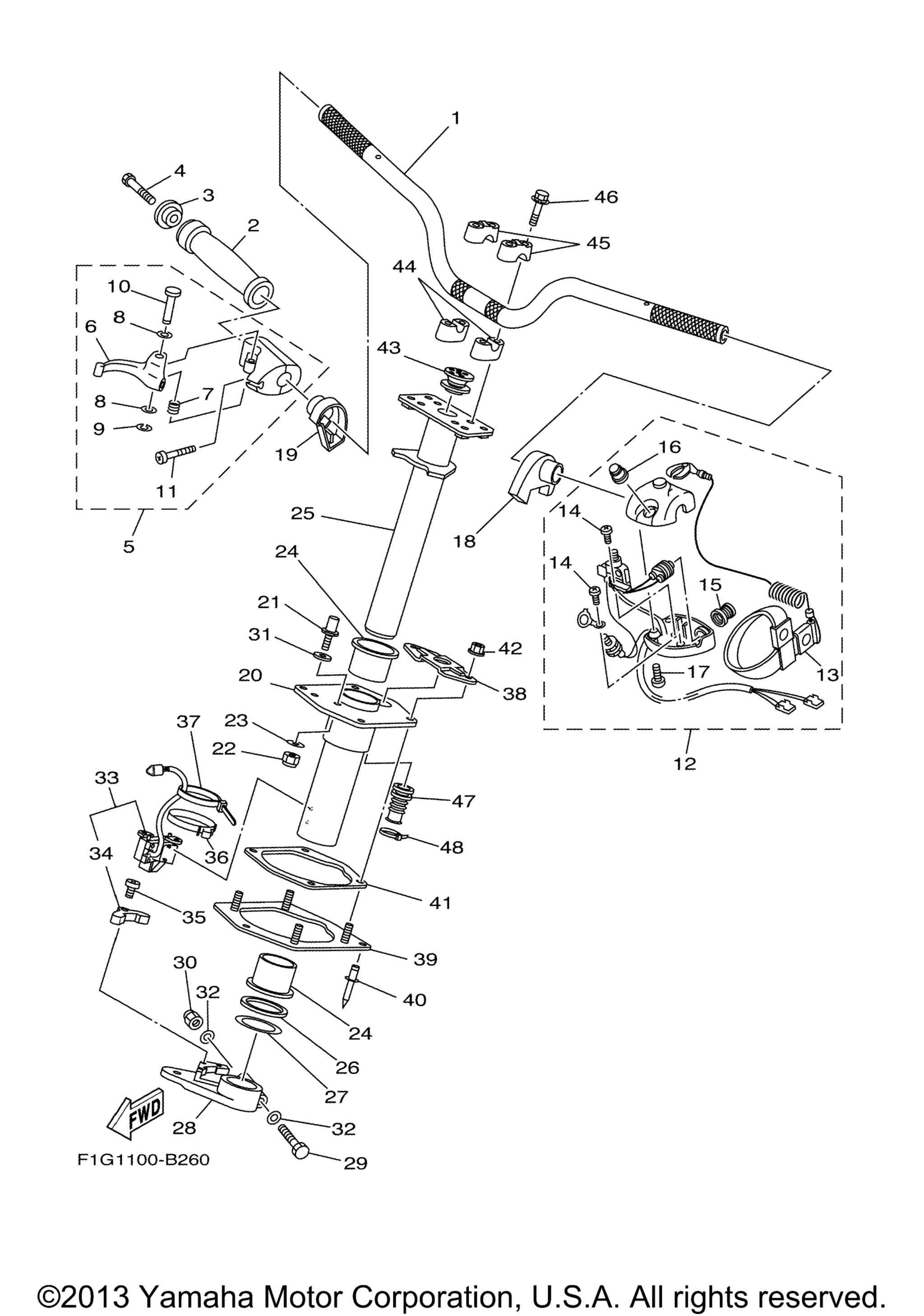

Схема рулевого управления 1 для GP1300R (GP1300CB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F0X-61552-00-00
По запросу
2
Grip, Handle YMUS art. GP7-U155D-01-00
По запросу
3
Grip, End YMUS art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. Screw, Pan Head art. 98580-05525-00
По запросу
12
Switch Box Assy art. FK7-68310-07-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. Screw, Pan Head art. 98580-05525-00
По запросу
18
Spacer YMUS art. F1G-U143G-00-00
По запросу
19
Spacer 2 YMUS art. F1G-U143H-00-00
По запросу
20
Housing Assy art. F1G-6152M-00-00
По запросу
21
Pin, Stopper art. FN8-6131B-00-00
По запросу
22
Nut art. 95720-10300-00
По запросу
23
Шайба Yamaha art. 92990-10600-00
от 368 ₽
24
Bearing, Column art. F0X-6141B-00-00
По запросу
25
Column, Steering art. F0X-61541-00-00
По запросу
26
Washer art. F0X-6153P-00-00
По запросу
27
Washer art. F0X-6153P-10-00
По запросу
28
Arm, Steering art. F1G-6151B-00-00
По запросу
29
Bolt art. 90101-08003-00
По запросу
30
Nut, Self-Locking art. 90185-08002-00
По запросу
31
Washer, Plate art. 90201-10017-00
По запросу
32
Шайба Yamaha art. 92990-08600-00
от 368 ₽
33
Sensor Magnet art. F1G-6838B-00-00
По запросу
34
. Magnet art. F1B-6838C-00-00
По запросу
35
Screw, Bind art. 90157-05M19-00
По запросу
36
Clamp art. F1G-68368-00-00
По запросу
37
Band art. 90601-20009-00
По запросу
38
Plate art. F0X-61596-00-00
По запросу
39
Plate, Bracket art. F0X-6133B-00-00
По запросу
40
Rivet, Blind YMUS art. 90267-489U6-00
По запросу
41
Seal, Rubber art. F0X-6143C-00-00
По запросу
42
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
43
Packing, Steering Column art. F1G-61469-00-00
По запросу
44
Holder, Handle Lower art. EU0-23814-02-00
По запросу
45
Holder, Handle Upper art. EU0-23814-31-00
По запросу
46
Bolt, With Washer YMUS art. 90119-08831-00
По запросу
47
Grommet art. F0D-6822E-00-00
По запросу
48
Зажим Yamaha art. 90464-32801-00
По запросу
