модель 2004 года
- Модель SUPER JET
- Код модели SuperJet (SJ700BC)

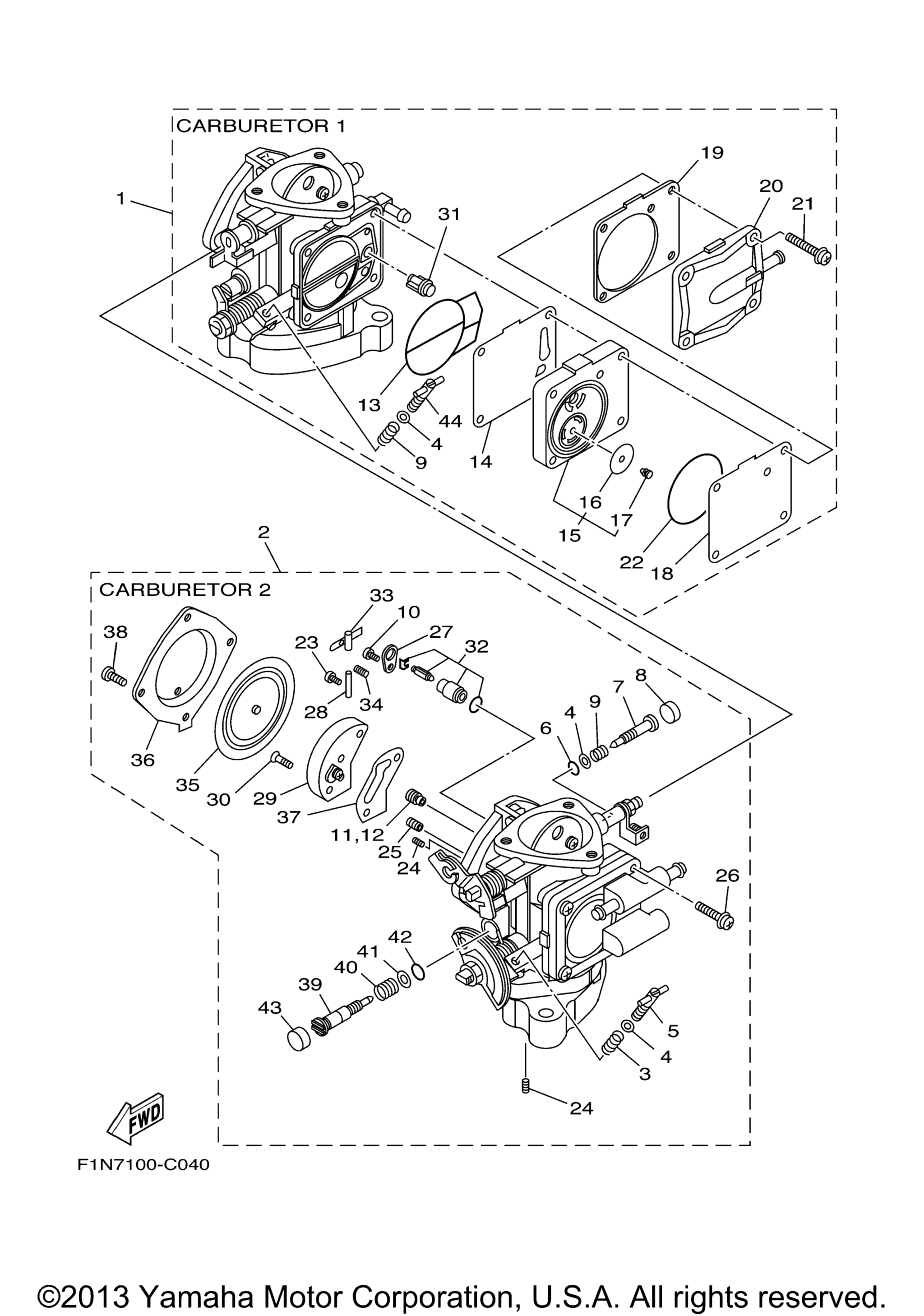

Схема карбюратора для SuperJet (SJ700BC)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 64U-14301-11-00
По запросу
2
Carburetor Assy 2 art. 64U-14302-11-00
По запросу
3
. Spring, Throttle Stop CARBURETOR 2 art. 47X-14133-00-00
По запросу
4
. Washer, Needle art. 812-14235-00-00
По запросу
5
. Screw, Adjust CARBURETOR 2 art. 6M6-14521-01-00
По запросу
6
. O-Ring art. 6K8-14562-00-00
По запросу
7
. Plate, Needle Fitting art. 64U-14946-00-00
По запросу
8
. Plug art. 64U-1432A-00-00
По запросу
9
. .Spring, Throttle 2 art. 68V-14331-00-00
По запросу
10
. Screw art. 6M6-14503-00-00
По запросу
11
. Jet, Main (#130) CARBURETOR 1 art. 3G2-14231-26-A0
По запросу
12
. Jet, Main (#130) CARBURETOR 2 art. 3G2-14231-26-A0
По запросу
13
. O-Ring art. 6K8-14564-00-00
По запросу
14
. Diaphragm CARBURETOR 1 art. 6K8-24411-20-00
По запросу
15
. Body 2 CARBURETOR 1 art. 6M6-24413-02-00
По запросу
16
. . Valve, Check CARBURETOR 1 art. 65U-24421-00-00
По запросу
17
. . . . Bush, Fuel Pump CARBURETOR 1 art. 65U-24492-00-00
По запросу
18
. Valve, Check CARBURETOR 1 art. 6K8-24421-10-00
По запросу
19
. Gasket, Fuel Pump 1 CARBURETOR 1 art. 6K8-24431-20-00
По запросу
20
. Cover CARBURETOR 1 art. 6K8-24452-10-00
По запросу
21
. Screw, With Washer CARBURETOR 1 art. 97985-05330-00
По запросу
22
. O-Ring CARBURETOR 1 art. 6K8-14563-00-00
По запросу
23
. Screw art. 6K8-14503-02-00
По запросу
24
. Screw art. 6K8-14521-10-00
По запросу
25
. Jet, Main (#70) art. 830-14231-14-00
По запросу
26
. Screw, Pan Head CARBURETOR 2 art. 98580-05018-00
По запросу
27
. Plate art. 6K8-14527-11-00
По запросу
28
. Pin, Float art. 439-14186-00-00
По запросу
29
. Body 1 art. 6R7-24412-02-00
По запросу
30
. Screw, Stop art. 6K8-14523-11-00
По запросу
31
. Strainer art. 6R7-14569-00-00
По запросу
32
. Needle art. 61X-14916-16-00
По запросу
33
. Arm, Float art. 6K8-14547-01-00
По запросу
34
. Spring art. 6R7-14253-00-00
По запросу
35
. Diaphragm, Pump art. 6R7-14541-00-00
По запросу
36
. Body, Pump 1 art. 6R7-14542-00-00
По запросу
37
. Gasket art. 6K8-14536-11-00
По запросу
38
Винт Yamaha art. 98580-05012-00
от 935 ₽
39
. Screw, Pilot art. 64U-14923-10-00
По запросу
40
. Spring art. 6K8-14589-00-00
По запросу
41
. Washer, Needle art. 822-14235-00-00
По запросу
42
Кольцо уплотнительное art. 583-14561-00-00
По запросу
43
. Plug art. 64U-1432A-10-00
По запросу
44
. Screw, Adjust CARBURETOR 1 art. 6K8-14521-02-00
По запросу
