модель 2004 года
- Модель SUPER JET
- Код модели SuperJet (SJ700BC)

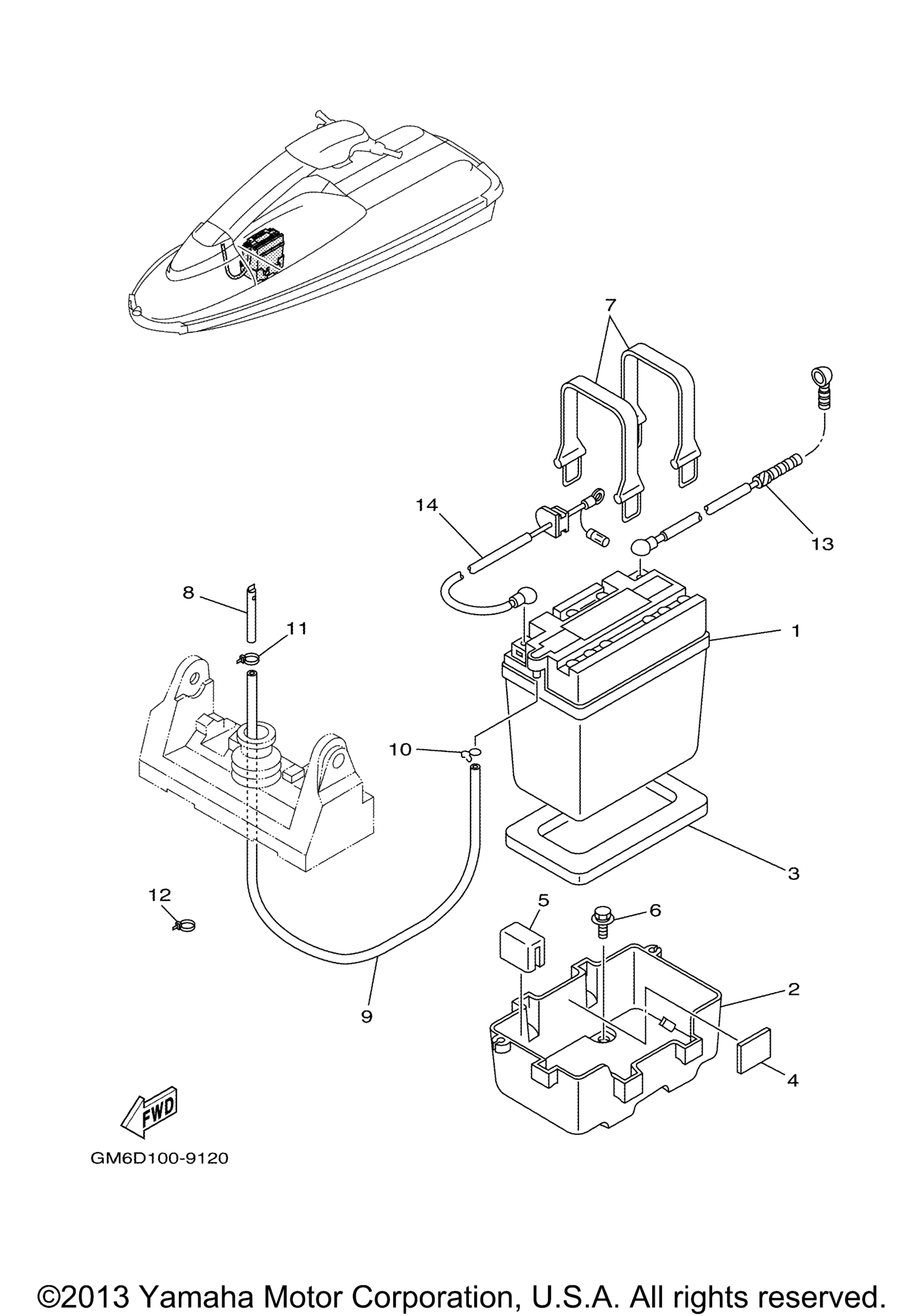

Схема электрооборудования 2 для SuperJet (SJ700BC)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Yb16cl-B) YUASA art. EU0-82110-08-00
По запросу
2
Case, Battery art. EW2-68211-00-00
По запросу
3
Pad, Battery 1 art. EU0-68221-00-00
По запросу
4
Pad, Battery 2 art. EU0-68221-30-00
По запросу
5
Pad, Battery art. EW2-68221-00-00
По запросу
6
Bolt, With Washer art. 90119-06920-00
По запросу
7
Хомут аккумулятора резиновый Yamaha art. EU0-68218-04-00
от 4 946 ₽
8
Pipe, Ventilation 1 art. EW2-62149-00-00
По запросу
9
Hose, Air Vent 3 art. 90699-50085-00
По запросу
10
Clip art. 90467-08M10-00
По запросу
11
Хомут Yamaha art. 90465-10098-00
от 368 ₽
12
Clamp art. 90465-13M11-00
По запросу
13
Wire, Lead art. 64V-82117-00-00
По запросу
14
Wire, Lead art. 6R7-82117-11-00
По запросу
Другие схемы модели
Электрооборудование 2
