модель 2004 года
- Модель SV1200
- Код модели SUV1200 (SV1200C)

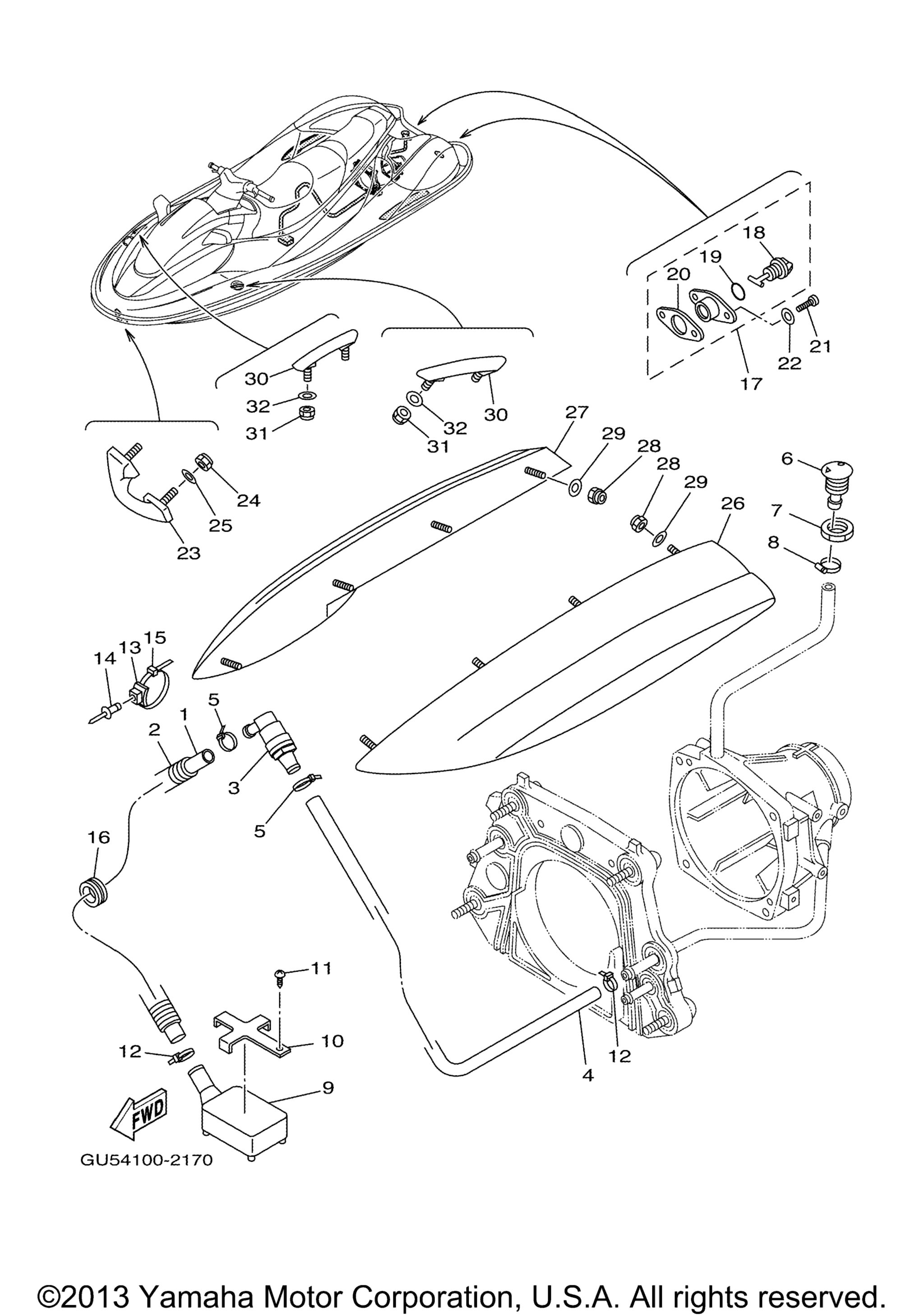

Схема hull палуба для SUV1200 (SV1200C)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L720) art. 90445-19M01-00
По запросу
2
Hose (L650) art. 90446-27MA4-00
По запросу
3
Joint, Hose art. 68N-5112T-00-00
По запросу
4
Hose (L550) art. 90445-19M01-00
По запросу
5
Hose Clamp Assy art. 90450-22M14-00
По запросу
6
Spout art. FN8-6269B-00-00
По запросу
7
Nut art. EU0-61652-00-00
По запросу
8
Clip art. 90600-91755-00
По запросу
9
Strainer, Bilge YMUS art. GD0-U761D-00-00
По запросу
10
Base art. FJ0-67618-00-00
По запросу
11
Screw, Tapping YMUS art. 9778R-50112-00
По запросу
12
Band YMUS art. 90601-200U1-00
По запросу
13
Clamp Comp YMUS art. 90600-91736-00
По запросу
14
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
15
Зажим Yamaha art. 90464-32801-00
По запросу
16
Grommet YMUS art. 90480-329U2-00
По запросу
17
Drain Plug Assy art. EU0-62280-00-00
По запросу
18
. Plug, Drain art. EU0-62282-00-00
По запросу
19
. O-Ring art. EU0-62283-00-00
По запросу
20
. Packing Drain (Eu0) art. EU0-62285-01-00
По запросу
21
Screw, Tapping art. 97780-50620-00
По запросу
22
Washer YMUS art. 9299R-05200-00
По запросу
23
Boweye 1 (S) art. GU5-61624-00-00
По запросу
24
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
25
Washer, Plate YMUS art. 90201-08800-00
По запросу
26
Stabilizer Lh YB art. GU5-6883N-00-00
По запросу
27
Stabilizer Rh YB art. GU5-6883P-00-00
По запросу
28
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
29
Washer, Plate YMUS art. 90201-06808-00
По запросу
30
Deck Eye art. GU5-61685-01-00
По запросу
31
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
32
Washer YMUS art. 9299R-08200-00
По запросу
