модель 2004 года
- Модель SV1200
- Код модели SUV1200 (SV1200C)

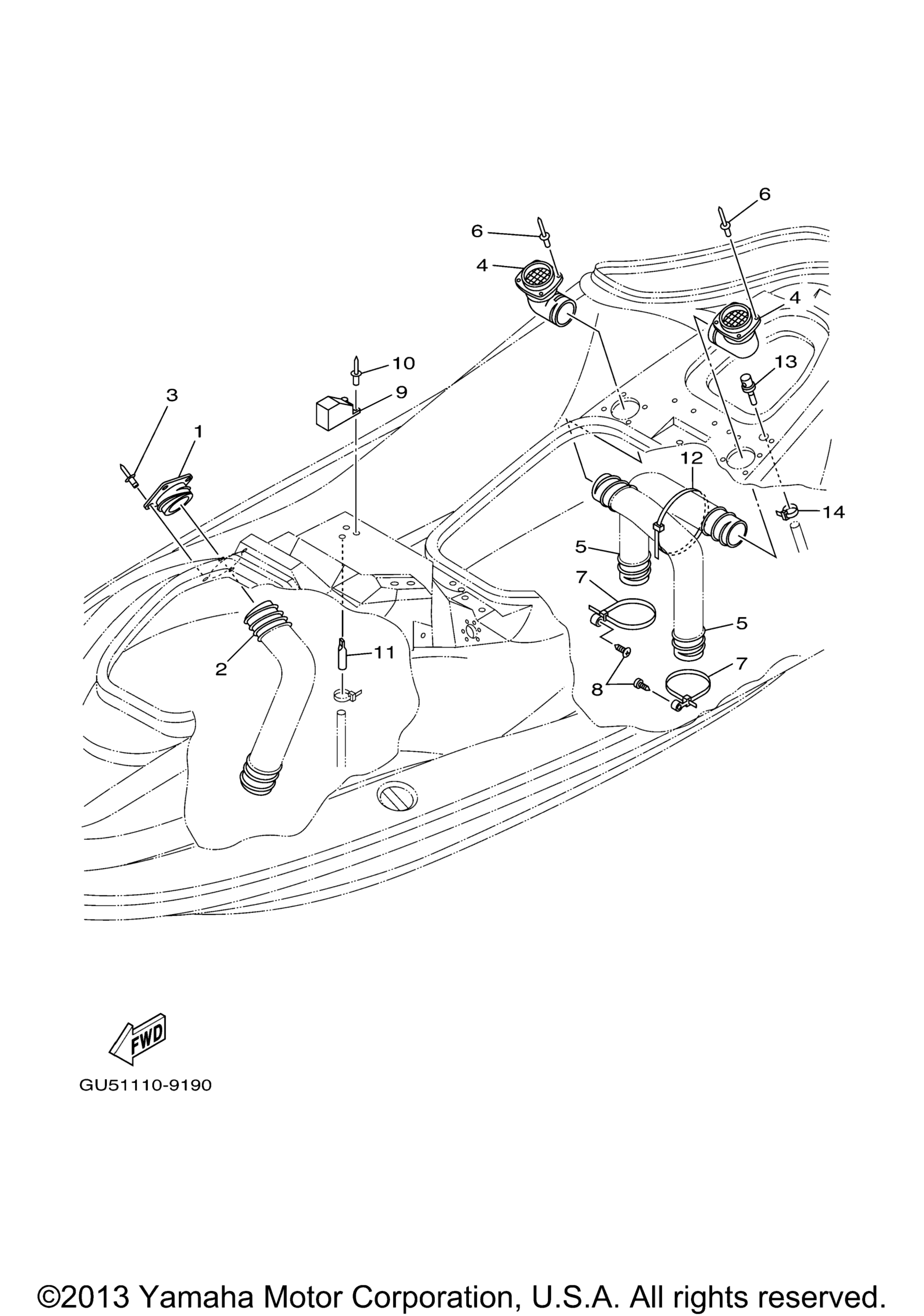

Схема вентиляция для SUV1200 (SV1200C)
Схема
Детали
Номер
Наименование детали
Цена
1
Base, Air Intake art. F0D-62127-00-00
По запросу
2
Hose, Ventilator 1 YMUS art. GU5-U213F-00-00
По запросу
3
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
4
Ventilator, Outlet art. F0D-62139-00-00
По запросу
5
Hose, Ventilator 2 YMUS art. GU5-U213G-00-00
По запросу
6
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
7
Band YMUS art. 90601-200U8-00
По запросу
8
Screw, Tapping YMUS art. 9778R-50116-00
По запросу
9
Socket, Ventilation art. GP7-62159-02-00
По запросу
10
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
11
Pipe, Ventilation art. GK5-62149-00-00
По запросу
12
Band YMUS art. 90601-200U7-00
По запросу
13
Nipple art. GJ3-6215F-00-00
По запросу
14
Хомут Yamaha art. 90465-10098-00
от 368 ₽
