модель 2004 года
- Модель XL700
- Код модели XL700 (XL700C)

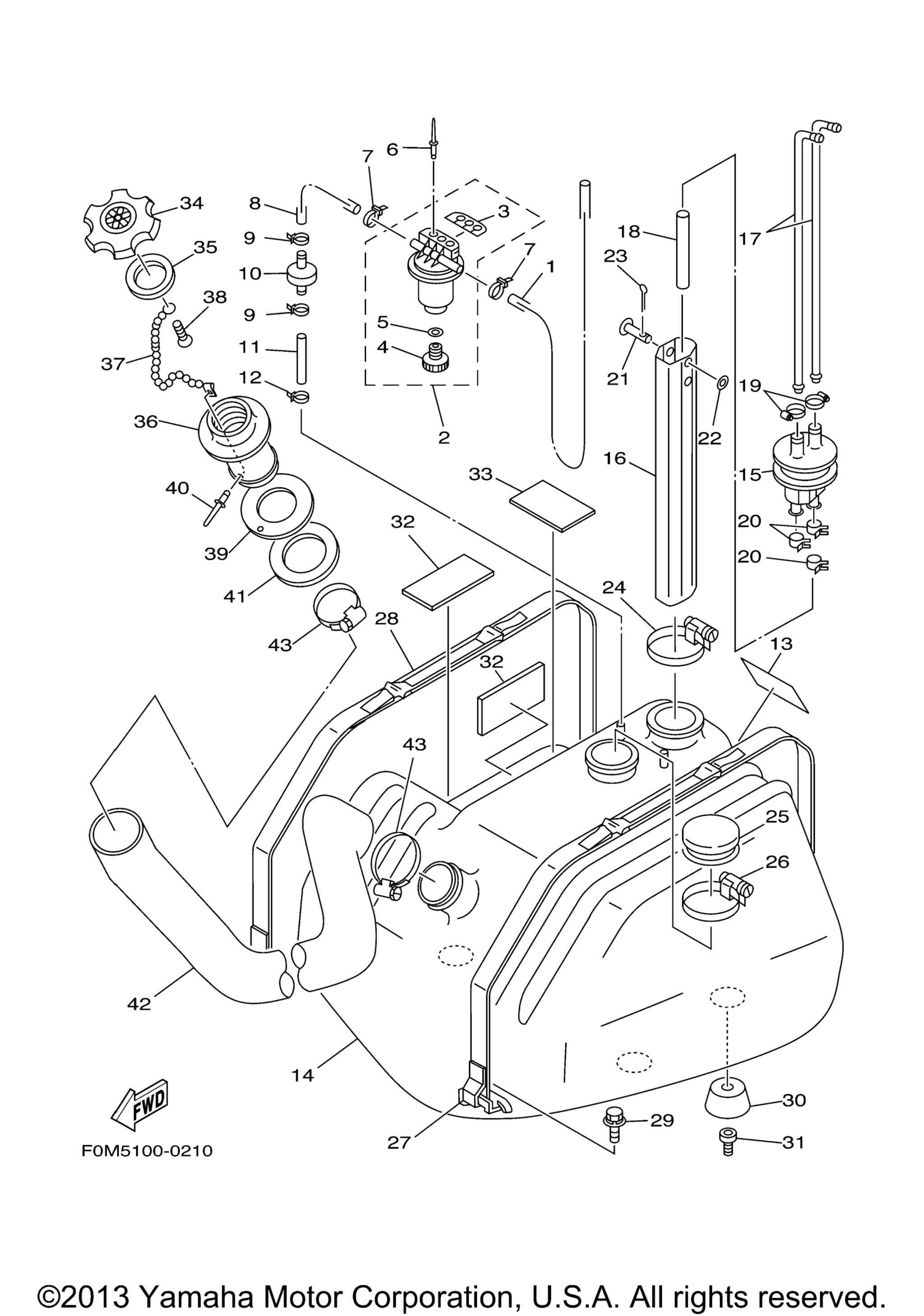

Схема топливного бака для XL700 (XL700C)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose Air Vent YMUS art. GP7-U785J-00-00
По запросу
2
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
3
. .Plate, Filter art. EW2-62142-00-00
По запросу
4
. .Plug, Drain art. 70R-24543-00-00
По запросу
5
. .O-Ring art. 70R-24489-00-00
По запросу
6
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 368 ₽
8
Hose, Air Vent 3 YMUS art. GU2-U785H-00-00
По запросу
9
Хомут Yamaha art. 90465-10098-00
от 368 ₽
10
Check Valve art. EU0-67767-31-00
По запросу
11
Hose, Air Vent YMUS art. GP7-U785H-00-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Label, Fuel Tank art. GH3-6418D-00-00
По запросу
14
Tank, Fuel YMUS art. GH3-U7711-00-00
По запросу
15
Pipe, Joint art. FJ0-67713-01-00
По запросу
16
Pipe, Filler art. FJ0-67716-01-00
По запросу
17
Pipe, Suction 3 art. FJ0-67714-02-00
По запросу
18
Hose (L105) art. 90445-11293-00
По запросу
19
Band, Hose 11 art. 90601-11062-00
По запросу
20
Clip art. 90467-11044-00
По запросу
21
Pin, Clevis art. 91790-05040-00
По запросу
22
Шайба Yamaha art. 92990-05600-00
от 168 ₽
23
Pin. Cotter art. 91490-16010-00
По запросу
24
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
25
Cover art. FN8-6771K-00-00
По запросу
26
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
27
Belt, Tank 1 art. GJ1-67743-01-00
По запросу
28
Belt, Tank 1 art. GH3-67743-01-00
По запросу
29
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
30
Damper, Fuel Tank YMUS art. GH1-U782B-00-00
По запросу
31
Bolt, Hexagon Socket Head YMUS art. 90110-089U1-00
По запросу
32
Mat 1 YMUS art. GJ1-U759B-00-00
По запросу
33
Mat 2 YMUS art. GJ1-U759C-00-00
По запросу
34
Cap, Fuel Filler BL, YMUS art. GP7-U7831-11-00
По запросу
35
Packing YMUS art. GP7-U7832-01-00
По запросу
36
Socket YMUS art. GP7-U7833-11-00
По запросу
37
Chain Ball YMUS art. GP7-U7835-00-00
По запросу
38
Tapping Screw YMUS art. 90169-049U1-00
По запросу
39
Packing Fuel Filler YMUS art. GP7-U7834-10-00
По запросу
40
Rivet, Blind YMUS art. 90267-329UR-00
По запросу
41
Nut, Fuel Filler YMUS art. GP7-U783F-00-00
По запросу
42
Hose YMUS art. GP3-U7844-00-00
По запросу
43
Band, Hose 55 YMUS art. 90601-155U4-00
По запросу
