модель 2004 года
- Модель XL700
- Код модели XL700 (XL700C)

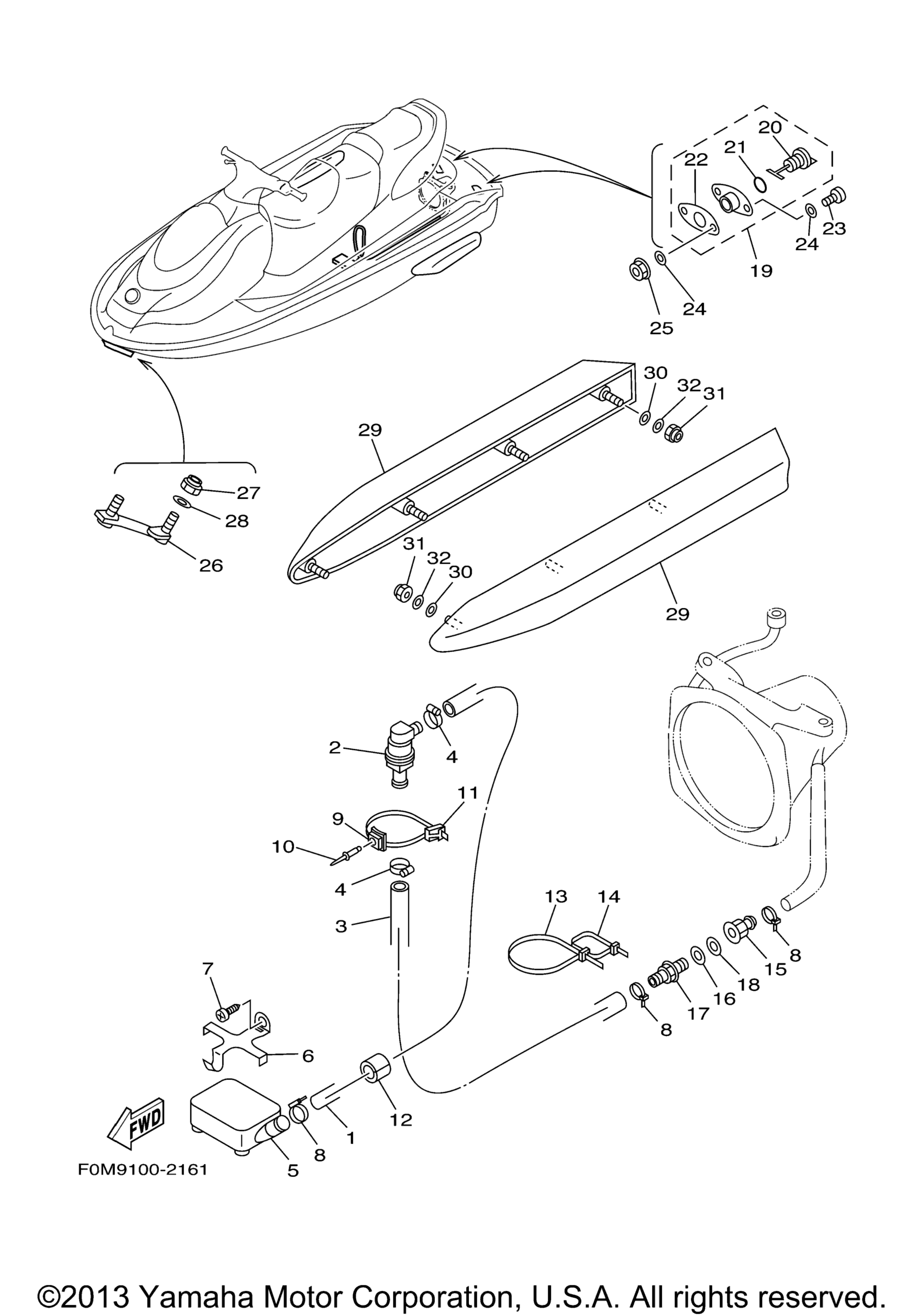

Схема hull палуба для XL700 (XL700C)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L720) YMUS art. 90445-14M11-00
По запросу
2
Joint, Hose art. 68N-5112T-00-00
По запросу
3
Hose (L500) YMUS art. 90445-19M01-00
По запросу
4
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
5
Strainer, Bilge YMUS art. GD0-U761D-00-00
По запросу
6
Base, Strainer Blige art. EW2-67618-00-00
По запросу
7
Screw, Tapping YMUS art. 9778R-50112-00
По запросу
8
Band YMUS art. 90601-200U1-00
По запросу
9
Clamp Comp art. 90600-91736-00
По запросу
10
Rivet, Blind YMUS art. 90267-489U7-00
По запросу
11
Зажим Yamaha art. 90464-32801-00
По запросу
12
Packing, Hose 2 YMUS art. GJ1-U7578-12-00
По запросу
13
Band art. 90601-20016-00
По запросу
14
Band YMUS art. 90601-200U4-00
По запросу
15
Connection, Thru-Hull 1/4 art. 90604-80759-00
По запросу
16
Gasket art. 90430-13909-00
По запросу
17
Through, Hull Connection art. 90604-80775-00
По запросу
18
Gasket art. 90430-13909-00
По запросу
19
Drain Plug Assy art. EU0-62280-00-00
По запросу
20
. Plug, Drain art. EU0-62282-00-00
По запросу
21
. O-Ring art. EU0-62283-00-00
По запросу
22
. Packing Drain (Eu0) art. EU0-62285-01-00
По запросу
23
Screw, Pan Head YMUS art. 9788R-05025-00
По запросу
24
Washer YMUS art. 9299R-05200-00
По запросу
25
Nut, Flange YMUS art. 9572R-05300-00
По запросу
26
Boweye 1 (S) YMUS art. FN8-U1624-00-00
По запросу
27
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
28
Washer YMUS art. 9299R-08200-00
По запросу
29
Stabilizer YB, YMUS art. GH3-U883M-30-00
По запросу
30
Packing, Stabilizer YMUS art. GT3-U883U-00-00
По запросу
31
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
32
Washer YMUS art. 9299R-06200-00
По запросу
