модель 2008 года
- Модель GP1300R
- Код модели GP1300-G

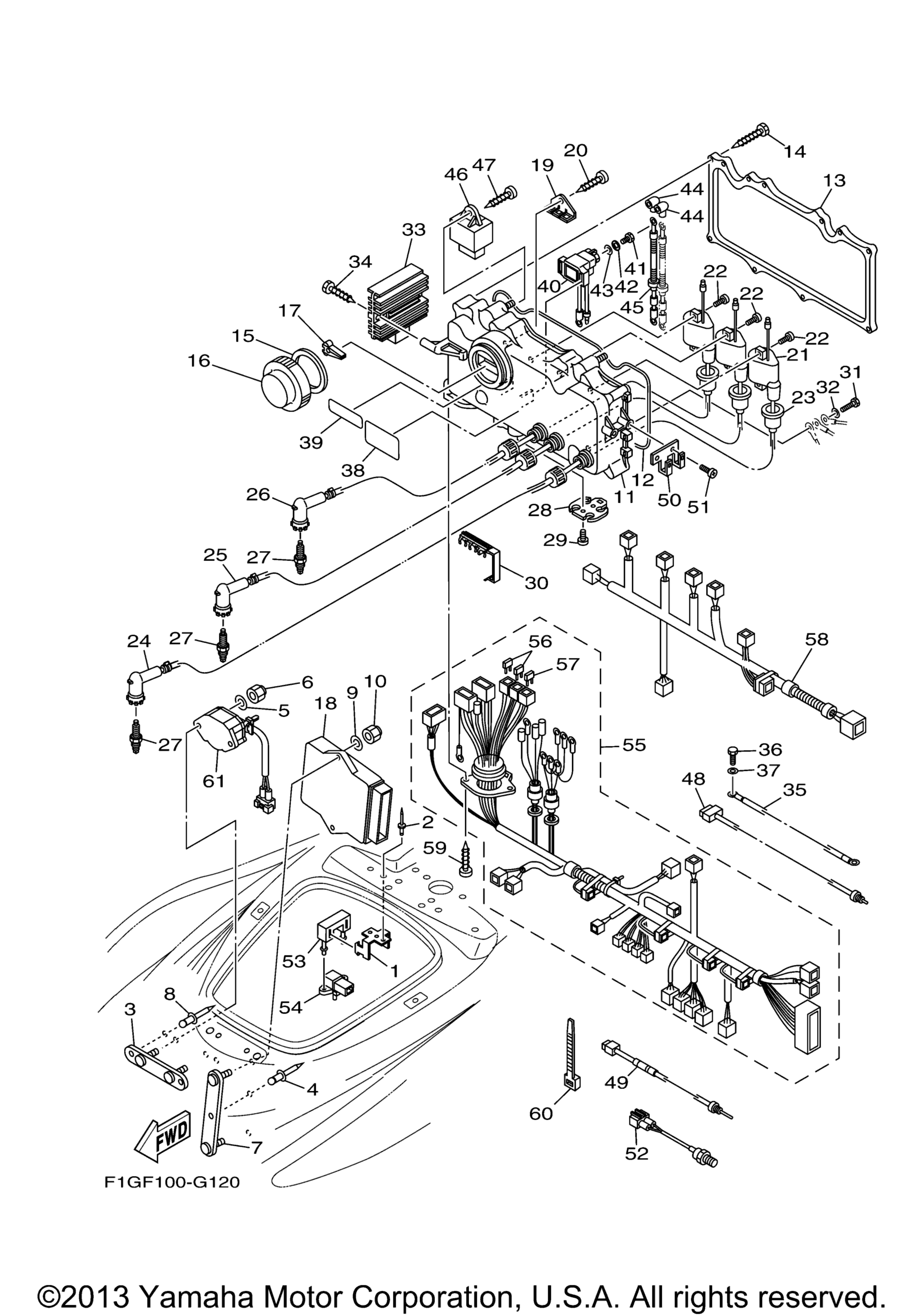

Схема ELECTRICAL 1 для GP1300-G
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
2
Rivet,Blind art. 90267-48938-00
По запросу
3
Bracket, Sensor art. F1G-U824F-00-00
По запросу
4
Rivet, Blind art. 90267-489U6-00
По запросу
5
Washer art. 9299R-06200-00
По запросу
6
Nut, Nylon art. 9572R-06300-00
По запросу
7
Bracket art. F1G-U826C-00-00
По запросу
8
Rivet, Blind art. 90267-489U6-00
По запросу
9
Washer art. 9299R-06200-00
По запросу
10
Nut, Nylon art. 9572R-06300-00
По запросу
11
Housing art. 60T-8552A-00-00
По запросу
12
Gasket, Terminal art. 60T-81921-00-00
По запросу
13
Cover, Case art. 60T-8552E-00-00
По запросу
14
Screw, Tapping art. 97780-60430-00
По запросу
15
.Gasket art. 66V-81844-00-00
По запросу
16
.Cap art. 66V-8132W-00-00
По запросу
17
.Puller, Fuse art. 67F-2812A-00-00
По запросу
18
Engine Control Unit Assy art. 60T-8591A-20-00
По запросу
19
Stay, Fuse Holder art. 60E-82153-00-00
По запросу
20
Screw, Tapping art. 97780-60116-00
По запросу
21
Ignition Coil Assy art. 66V-85570-00-00
По запросу
22
Screw, Tapping art. 97780-60625-00
По запросу
23
Grommet art. 66V-82355-00-00
По запросу
24
High Tension Cord Assy 1 art. 66V-82340-01-00
По запросу
25
High Tension Cord Assy 1 art. 66V-82340-11-00
По запросу
26
High Tension Cord Assy 1 art. 67X-82340-21-00
По запросу
27
Plug, Spark (Ngk Br8es-11) art. BR8-ES110-00-00
По запросу
28
Cover art. 60T-85525-00-00
По запросу
29
Screw, Tapping art. 97780-60425-00
По запросу
30
Clamp, Cord art. 65U-81317-10-00
По запросу
31
Болт Yamaha art. 97D95-06016-00
По запросу
32
Шайба Yamaha art. 92990-06600-00
от 400 ₽
33
Rectifier & Regulator Assy art. 6D3-81960-01-00
По запросу
34
Screw, Tapping art. 97780-60430-00
По запросу
35
Wire, Lead 2 art. 66V-82127-00-00
По запросу
36
Болт Yamaha art. 97D95-06016-00
По запросу
37
Шайба Yamaha art. 92990-06600-00
от 400 ₽
38
Mark 3 art. 6B6-83623-00-00
По запросу
39
Label, Caution 7 art. 60E-83627-00-00
По запросу
40
Starter Relay Assy art. 68N-81940-00-00
По запросу
41
Bolt art. 97085-06010-00
По запросу
42
Шайба Yamaha art. 92995-06100-00
от 450 ₽
43
Шайба Yamaha art. 92990-06600-00
от 400 ₽
44
Cover, Lead Wire art. 66V-82119-00-00
По запросу
45
Wire, Lead art. 60T-82117-20-00
По запросу
46
.Relay Assy art. 60E-81950-00-00
По запросу
47
Screw, Tapping art. 97780-60625-00
По запросу
48
Thermosensor Assy art. 66V-85790-10-00
По запросу
49
Sensor, Ext, Temp art. 66V-85881-00-00
По запросу
50
Bracket art. 60T-85542-00-00
По запросу
51
Screw, Tapping art. 97780-60116-00
По запросу
52
Thermosensor Assy art. 61A-85790-01-00
По запросу
53
Grommet art. 60T-82355-10-00
По запросу
54
Sensor Assy art. 68F-83688-00-00
По запросу
55
Wire Harness Assy 1 art. 60T-8259L-22-00
По запросу
56
Предохранитель 3А art. 67F-82151-30-00
По запросу
57
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 750 ₽
58
Wire Harness Assy 2 art. 60T-8259M-20-00
По запросу
59
Screw, Tapping art. 97780-60425-00
По запросу
60
Clamp art. 90465-11M52-00
По запросу
61
.Switch Assy art. 60E-8259E-00-00
По запросу
