модель 2011 года
- Модель VX CRUISER
- Код модели VX CRUISER (VX1100AK)

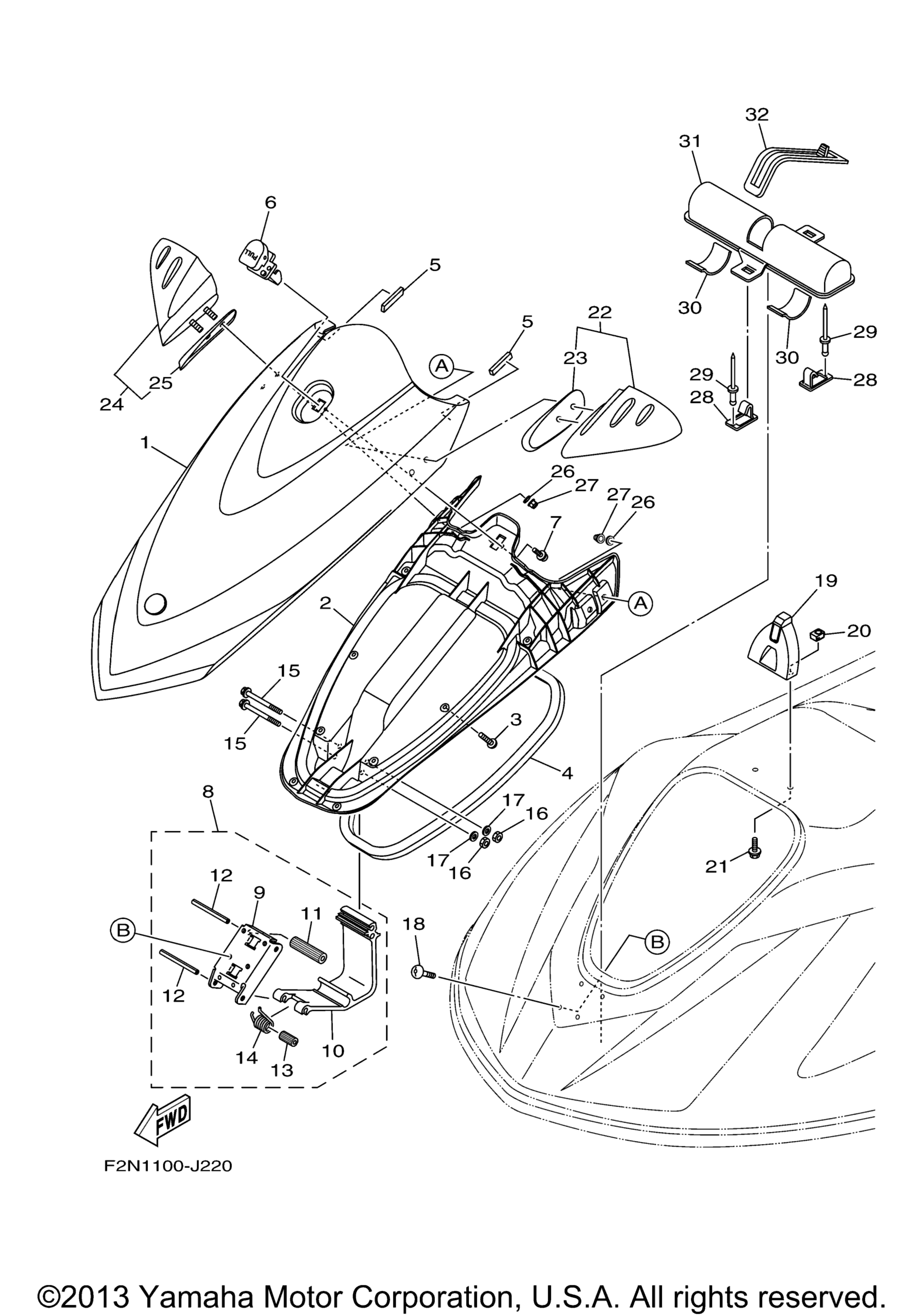

Схема двигателя Hatch 2 для VX CRUISER (VX1100AK)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room (Pbmk) CRUISER BLACK art. F2N-U517B-10-P2
По запросу
1
Lid, Engine Room (Nme) DELUXE BLACK art. F2N-U517B-10-P3
По запросу
1
Lid, Engine Room (Dpbm11) DELUXE WHITE art. F2N-U517B-10-P4
По запросу
1
Lid, Engine Room (Dpbmt) CRUISER BLUE art. F2N-U517B-10-P1
По запросу
2
Cover,Ventilator 1 art. F2N-U213B-01-00
По запросу
3
Screw art. 90149-05903-00
По запросу
4
Packing 1 art. F2N-U2663-01-00
По запросу
5
.Packing 3 art. F1K-U266B-00-00
По запросу
6
Lock, Lid art. F1K-6517C-00-00
По запросу
7
Bolt, With Washer art. 90119-05912-00
По запросу
8
Hinge Assy art. F1K-U515A-00-00
По запросу
9
. .Plate, Hinge Lid art. F1K-U518E-04-00
По запросу
10
. .Hinge, Lid art. F1K-U517D-05-00
По запросу
11
. .Roller, Detent art. F1K-U135C-01-00
По запросу
12
. .Pin, Hinge art. F1K-U517R-01-00
По запросу
13
. .Spacer 1 art. F1K-U471E-03-00
По запросу
14
. .Spring, Torsion art. F1K-U283B-02-00
По запросу
15
Bolt, Flange art. 90105-06826-00
По запросу
16
Nut, Nylon art. 9572R-06300-00
По запросу
17
Washer art. 9299R-06200-00
По запросу
18
Screw art. F2N-67823-10-00
По запросу
19
Hook,Lid Lock art. F2N-U517F-00-00
По запросу
20
Nut art. F1X-U517E-01-00
По запросу
21
Bolt, With Washer art. 90119-06803-00
По запросу
22
Mirror Lh art. F2N-U596B-00-00
По запросу
23
. .Spacer 1 art. F2N-U471E-00-00
По запросу
24
Mirror Rh art. F2N-U596C-00-00
По запросу
25
. .Spacer 2 art. F2N-U471F-00-00
По запросу
26
Washer art. 9299R-08200-00
По запросу
27
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
28
Hook A art. F1K-U5772-04-00
По запросу
29
Rivet,Blind art. 90267-48938-00
По запросу
30
Mat 2 art. F1K-U759C-00-00
По запросу
31
Box, Fire Extinguisher art. F1K-U5983-01-00
По запросу
32
Band, 1 art. F2P-U828K-00-00
По запросу
