модель 2011 года
- Модель VX CRUISER
- Код модели VX CRUISER (VX1100AK)

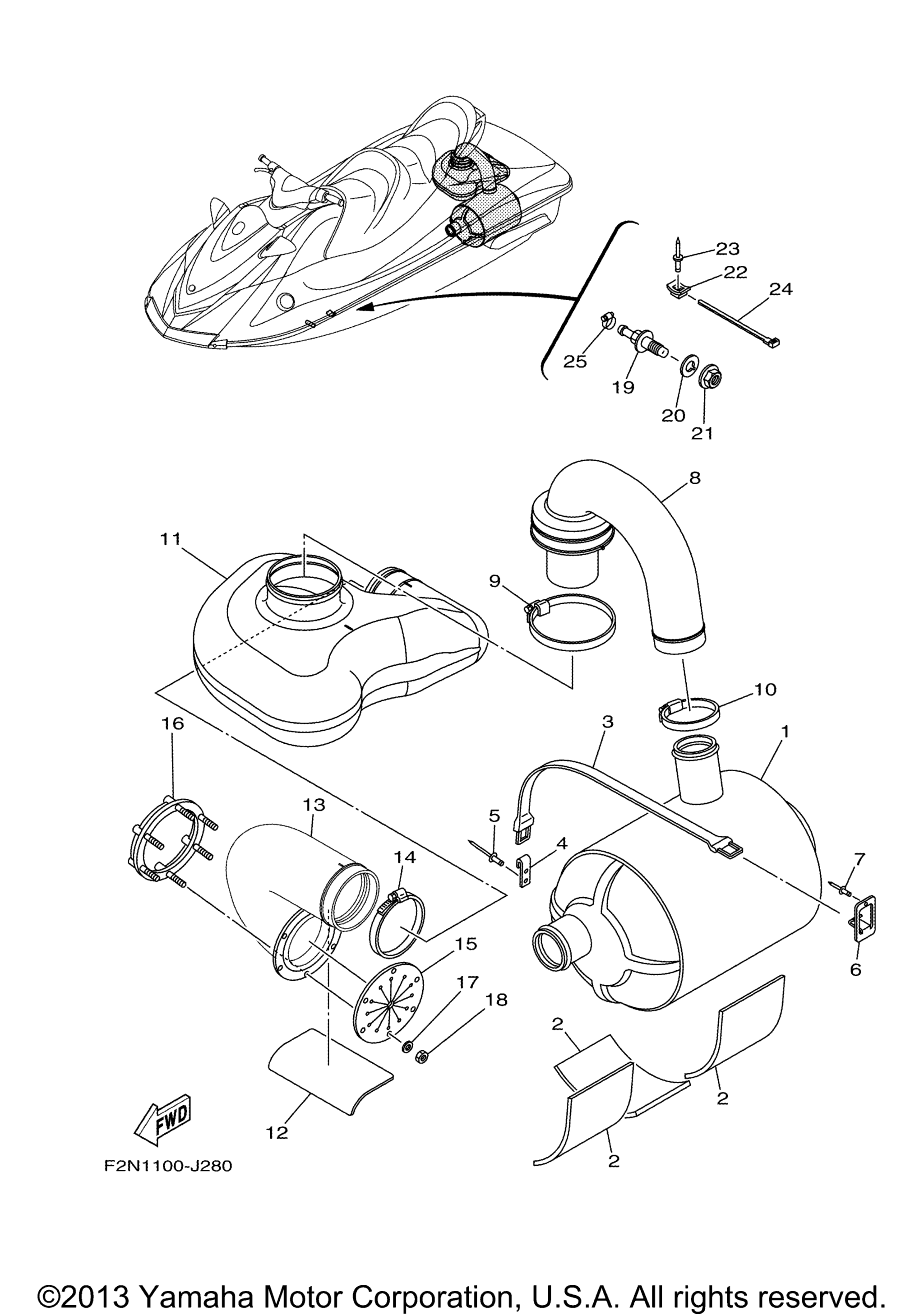

Схема выхлопной системы 4 для VX CRUISER (VX1100AK)
Схема
Детали
Номер
Наименование детали
Цена
1
Water Lock Comp art. F1K-U7550-02-00
По запросу
2
Pad, Battery art. F1S-U8221-00-00
По запросу
3
Band, Fuel Tank art. EW2-67821-00-00
По запросу
4
Hook A art. GA7-65772-00-00
По запросу
5
Rivet,Blind art. 90267-48938-00
По запросу
6
Hook A art. F1K-U5772-04-00
По запросу
7
Rivet,Blind art. 90267-48938-00
По запросу
8
Hose, Exhaust art. F2N-U7555-01-00
По запросу
9
Band, Hose 79 art. 90601-179U8-00
По запросу
10
Hose Clamp Assy art. 90450-99804-00
По запросу
11
Tank, Water art. F2N-U4261-00-00
По запросу
12
Pad, Battery art. F1S-U8221-00-00
По запросу
13
Hose,Exhaust 3 art. F2N-U758D-00-00
По запросу
14
Hose Clamp Assy art. 90450-99801-00
По запросу
15
Valve, Exhaust art. F1B-U751G-10-00
По запросу
16
Plate art. F1S-U757B-01-00
По запросу
17
Washer art. 9299R-06200-00
По запросу
18
Nut, Nylon art. 9572R-06300-00
По запросу
19
Pilot, Water art. F1K-6753B-00-00
По запросу
20
Gasket art. F1B-67564-00-00
По запросу
21
Nut art. F0X-62733-00-00
По запросу
22
Base, Clamp art. F1W-U828M-00-00
По запросу
23
Rivet, Blind art. 90267-489U6-00
По запросу
24
Зажим Yamaha art. 90464-32801-00
По запросу
25
Clip art. 90467-17802-00
По запросу
