модель 2011 года
- Модель VXR
- Код модели VXR (VX1800AK)

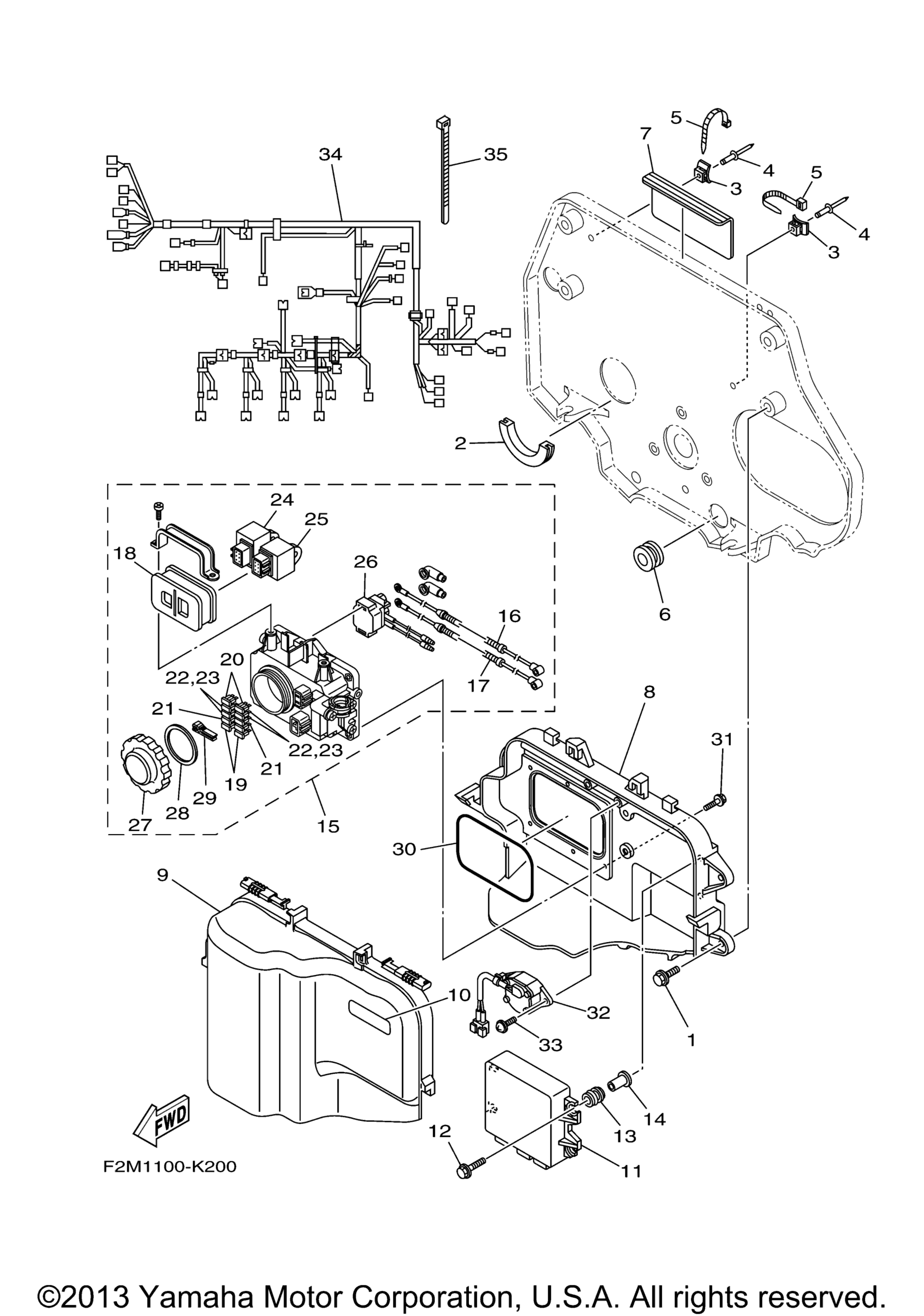

Схема электрооборудования 1 для VXR (VX1800AK)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer art. 90119-089UT-00
По запросу
2
Trim, 1 art. F1S-U828H-01-00
По запросу
3
Base, Clamp art. F1W-U828M-00-00
По запросу
4
Rivet, Blind art. 90267-48802-00
По запросу
5
Зажим Yamaha art. 90464-32801-00
По запросу
6
Grommet art. 90480-38800-00
По запросу
7
Pad, Battery art. F1S-U8221-00-00
По запросу
8
Plate art. 6BH-81845-01-00
По запросу
9
Cover art. 6S5-81942-11-00
По запросу
10
Label, Caution 7 art. 60E-83627-00-00
По запросу
11
Engine Control Unit Assy art. 6CN-8591A-00-00
По запросу
12
Bolt, With Washer art. 90119-06311-00
По запросу
13
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
14
Collar art. 90387-06119-00
По запросу
15
Fuse Box Assy art. 6BH-82170-00-00
По запросу
16
. .Wire, Plus Lead art. 6S5-82115-00-00
По запросу
17
. .Wire, Lead art. 6S5-82117-00-00
По запросу
18
. .Damper art. 6D3-82157-00-00
По запросу
19
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
20
. .Fuse (30A) art. 5JJ-82151-60-00
По запросу
21
Предохранитель 3А art. 67F-82151-30-00
По запросу
22
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
23
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
24
. .Relay Assy art. 60E-81950-00-00
По запросу
25
. Relay Assy art. 68V-81950-00-00
По запросу
26
. .Starter Relay Assy art. 6B6-81940-00-00
По запросу
27
. .Cap art. 66V-8132W-00-00
По запросу
28
. .Gasket art. 66V-81844-00-00
По запросу
29
. .Puller, Fuse art. 67F-2812A-00-00
По запросу
30
O-Ring art. 6BH-81847-00-00
По запросу
31
Bolt, With Washer art. 90119-06091-00
По запросу
32
Switch Assy art. 6S5-8259E-00-00
По запросу
33
Screw, Tapping art. 97780-60520-00
По запросу
34
Wire Harness Assy 1 art. 6CN-8259L-00-00
По запросу
35
Clamp art. 90465-14M66-00
По запросу
